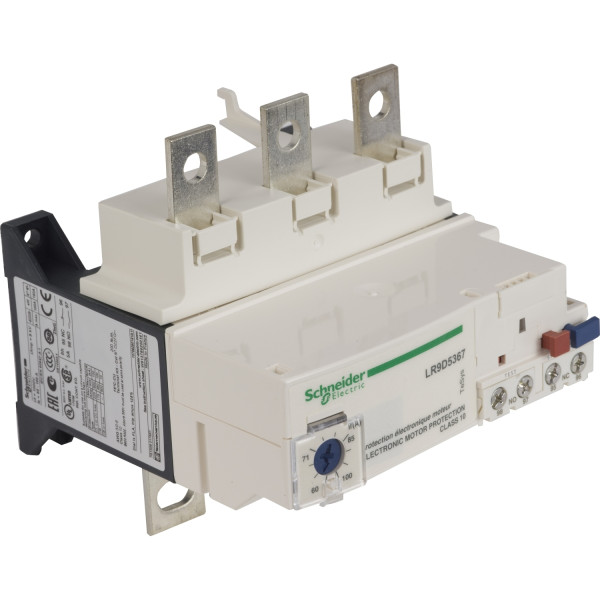

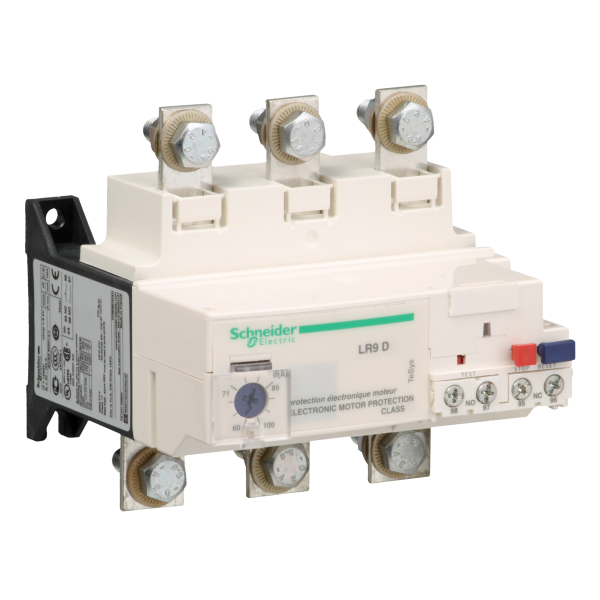

Schneider Electric Relais de Protection Thermique Moteur Tesys 60 à 100 A Classe 10

Description

• Gamme : TeSys
• Product name : TeSys LRD
• Type de produit ou de composant : Relais de surcharge thermique différentielle
• Nom abrégé d'appareil : LR9D
• Utilisation du relais : Protection moteur
• Compatibilité produit : LC1D115 / LC1D150 / NSX circuit breaker
• Type de réseau : AC
• Classe de surcharge thermique : Classe 10 conformément à IEC 60947-4-1 / Classe 10A conformément à IEC 60947-4-1
• Fonction de signalisation : Alarme
• Zone de réglage de protection thermique : 60...100 A
• [ui] tension assignée d'isolement : 1000 V circuit de puissance conformément à IEC 60947-4-1 / 600 V circuit de puissance conformément à CSA / 600 V circuit de puissance conformément à UL

• Fréquence du réseau : 50...60 Hz
• [us] tension d'alimentation : 24 V DC
• Limites de la tension d'alimentation : 17...32 V
• Support de montage : Sous le contacteur / Rail DIN
• Seuil de déclenchement : 1,05 +/- 0,06 pouces alarme conformément à IEC 60947-4-1 / 1,12 +/-0,06 In A désexcitation conformément à IEC 60947-4-1
• [ith] courant thermique conventionnel : 5 A pour circuit de signalisation
• [ue] tension assignée d'emploi : 690 V 50...60 Hz
• Calibre du fusible à associer : 5 A gG pour circuit de signalisation
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 61000-4-5
• Sensibilité à une perte de phase : Déclenchement en 4 s +/- 20 % conformément à IEC 60947-4-1
• Type de commande : Rouge bouton-poussoir STOP / Bleu bouton-poussoir pour raz mode
• Compensation en température : -20...60 °C
• Pouvoir de commutation en ma : 0...150 mA
• Tension de déchet : <= 2.5 V régime fermé
• Mode de raccordement : Circuit de puissance : barres / Télécommande : borniers à vis-étrier 1 câble(s) 0.5...1.5 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 0.5...1.5 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit d'alerte : borniers à vis-étrier 1 câble(s) 0.5...1.5 mm² - rigidité du câble: souple - sans extrémité de câble
• Couple de serrage : Circuit d'alerte : 0.45 N.m - sur borniers à vis-étrier / Circuit de puissance : 18 N.m - sur barres screw : M8 / Télécommande : 1.2 N.m - sur borniers à vis-étrier
• Profondeur : 132 mm
• Masse du produit : 0.885 kg
