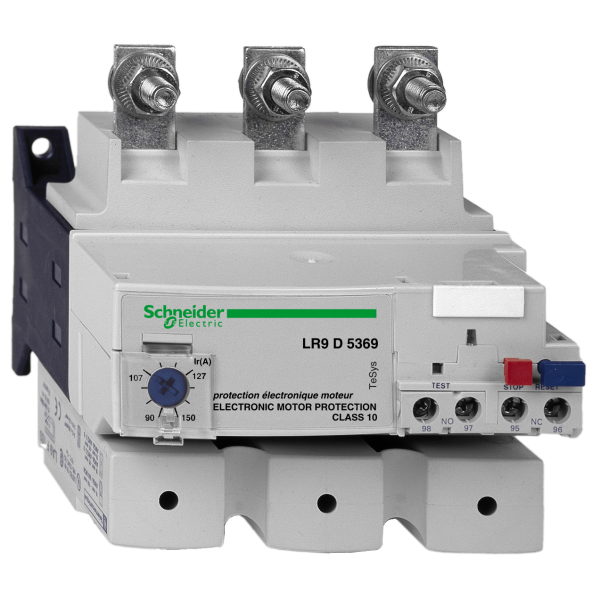

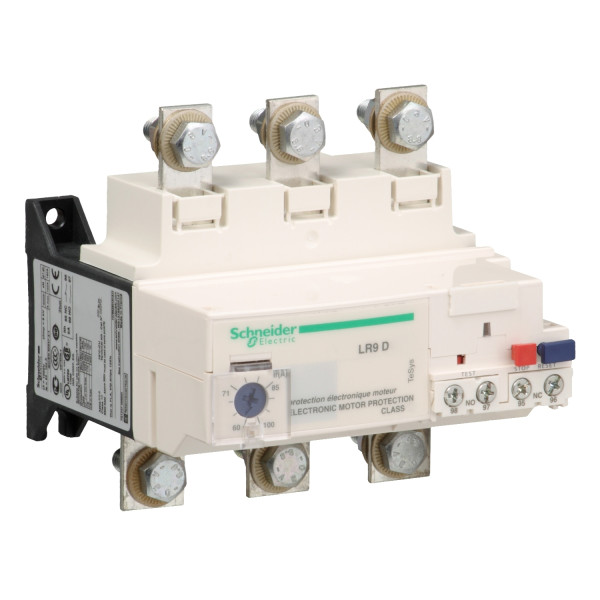

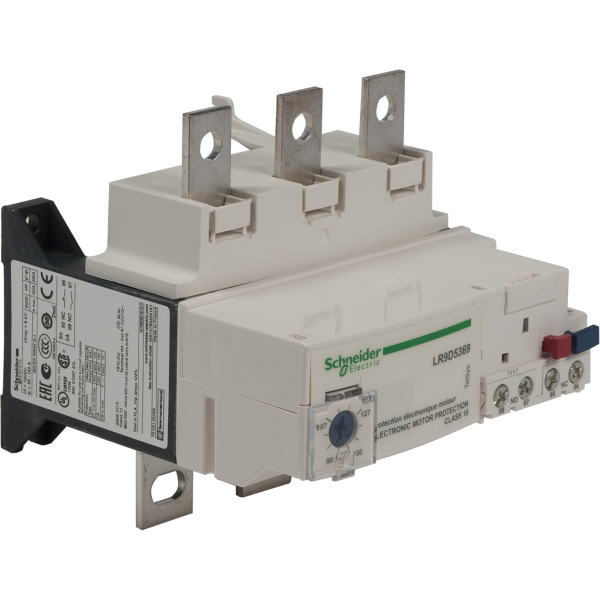

Schneider Electric Relais de Protection Thermique Moteur Tesys 90 à 150 A Classe 10
290.68 € HT 348.82 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 697 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys LRD
- Type de produit ou de composant : Relais de surcharge thermique différentielle
- Nom abrégé d'appareil : LR9D
- Utilisation du relais : Protection moteur
- Compatibilité produit : LC1D115 / LC1D150 / NSX circuit breaker
- Type de réseau : AC
- Classe de surcharge thermique : Classe 10 conformément à IEC 60947-4-1 / Classe 10A conformément à IEC 60947-4-1
- Fonction de signalisation : Alarme
- Zone de réglage de protection thermique : 90...150 A
- [ui] tension assignée d'isolement : 1000 V circuit de puissance conformément à IEC 60947-4-1 / 600 V circuit de puissance conformément à CSA / 600 V circuit de puissance conformément à UL
- Fréquence du réseau : 50...60 Hz
- [us] tension d'alimentation : 24 V DC
- Limites de la tension d'alimentation : 17...32 V
- Support de montage : Sous le contacteur / Rail DIN
- Seuil de déclenchement : 1,05 +/- 0,06 pouces alarme conformément à IEC 60947-4-1 / 1,12 +/-0,06 In A désexcitation conformément à IEC 60947-4-1
- [ith] courant thermique conventionnel : 5 A pour circuit de signalisation
- [ue] tension assignée d'emploi : 690 V 50...60 Hz
- Calibre du fusible à associer : 5 A gG pour circuit de signalisation
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 61000-4-5
- Sensibilité à une perte de phase : Déclenchement en 4 s +/- 20 % conformément à IEC 60947-4-1
- Type de commande : Rouge bouton-poussoir STOP / Bleu bouton-poussoir pour raz mode
- Compensation en température : -20...60 °C
- Pouvoir de commutation en ma : 0...150 mA
- Tension de déchet : <= 2.5 V régime fermé
- Mode de raccordement : Circuit de puissance : barres / Télécommande : borniers à vis-étrier 1 câble(s) 0.5...1.5 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 0.5...1.5 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit d'alerte : borniers à vis-étrier 1 câble(s) 0.5...1.5 mm² - rigidité du câble: souple - sans extrémité de câble
- Couple de serrage : Circuit d'alerte : 0.45 N.m - sur borniers à vis-étrier / Circuit de puissance : 18 N.m - sur barres screw : M8 / Télécommande : 1.2 N.m - sur borniers à vis-étrier
- Profondeur : 132 mm
- Masse du produit : 0.885 kg
Ancien produit : Telemecanique LR9D5369
Caractéristiques techniques
| Mode de pose | Montage direct/montage séparé |
| Nombre de contacts auxiliaires à fermeture | 1,0 |
| Nombre de contacts auxiliaires à ouverture | 1,0 |
| Classe de déclenchement | Class 10 |
| Type de raccordement du circuit principal | Raccordement à vis |
| Tension de fonctionnement nominale max. ue | 690,0 V |
| Plage de courant ajustable | 150,0 A |
| Plage de courant ajustable | 150 A |
| Entrée pour fonction de remise à zéro | Non |
| Fonction reset automatique | Non |
| Bouton-poussoir de remise à zéro | Oui |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
