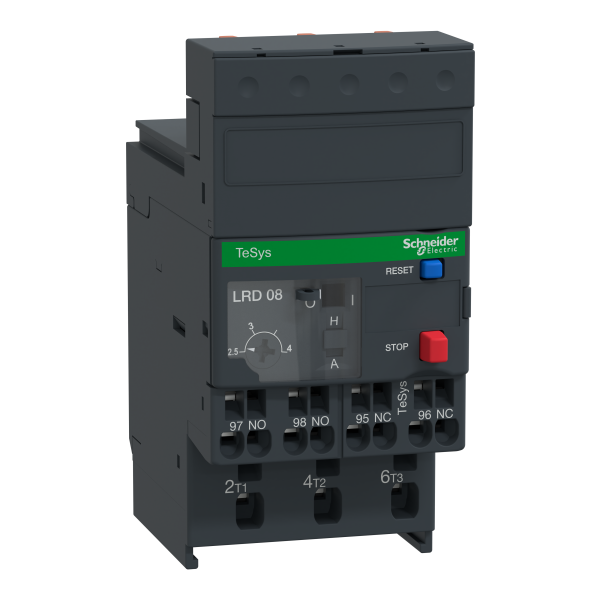

Schneider Electric Relais de Protection Thermique Moteur Tesys 2,5 à 4 A Classe 10A
126.44 € HT 151.73 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 303 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys LRD
- Type de produit ou de composant : Relais de surcharge thermique différentielle
- Nom abrégé d'appareil : LRD
- Utilisation du relais : Protection moteur
- Compatibilité produit : LC1D09...LC1D38
- Type de réseau : AC / DC
- Classe de surcharge thermique : Classe 10A conformément à IEC 60947-4-1
- Zone de réglage de protection thermique : 2.5...4 A
- [ui] tension assignée d'isolement : 600 V circuit de puissance conformément à CSA / 600 V circuit de puissance conformément à UL / 690 V circuit de puissance conformément à IEC 60947-4-1
- Fréquence du réseau : 0...400 Hz
- Support de montage : Sous le contacteur
- Seuil de déclenchement : 1,14 +/- 0,06 Ir conformément à IEC 60947-4-1
- [ith] courant thermique conventionnel : 5 A pour circuit de signalisation
- Courant admissible : 3 A à 120 V AC-15 pour circuit de signalisation / 0.22 A à 125 V DC-13 pour circuit de signalisation
- [ue] tension assignée d'emploi : 690 V AC 0...400 Hz
- [uimp] tension assignéede tenue aux chocs : 6 kV
- Sensibilité à une perte de phase : Tripping current 130 % of Ir on two phase, the last one at 0
- Type de commande : Rouge bouton-poussoir STOP / Bleu bouton-poussoir pour raz mode
- Compensation en température : -20...60 °C
- Mode de raccordement : Télécommande : bornes à ressort 1 câble(s) 1...2.5 mm² - rigidité du câble: rigide - sans extrémité de câble / Télécommande : bornes à ressort 1 câble(s) 1...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : bornes à ressort 1 câble(s) 1.5...4 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : bornes à ressort 1 câble(s) 1.5...4 mm² - rigidité du câble: souple - avec extrémité de câble
- Largeur : 45 mm
- Profondeur : 66 mm
- Masse du produit : 0.14 kg
Ancien produit : Telemecanique LRD083
Caractéristiques techniques
| Mode de pose | Montage direct |
| Nombre de contacts auxiliaires à fermeture | 1,0 |
| Nombre de contacts auxiliaires à ouverture | 1,0 |
| Classe de déclenchement | Classe 10 a |
| Type de raccordement du circuit principal | Raccordement par borne à ressort |
| Tension de fonctionnement nominale max. ue | 690,0 V |
| Plage de courant ajustable | 4,0 A |
| Entrée pour fonction de remise à zéro | Non |
| Fonction reset automatique | Oui |
| Bouton-poussoir de remise à zéro | Oui |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
