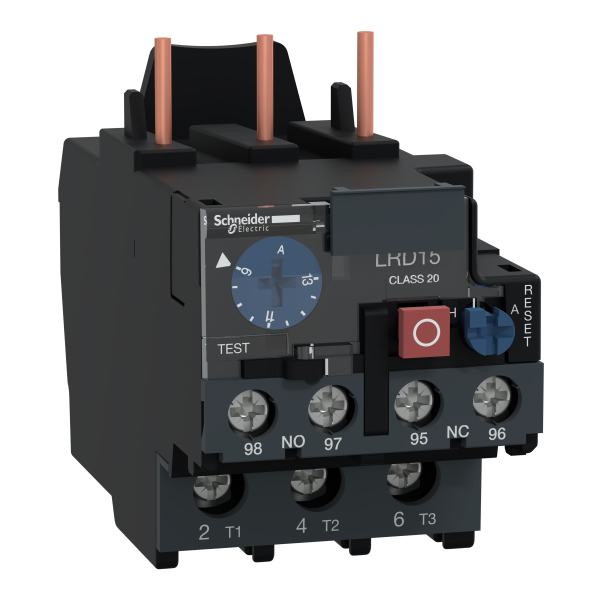

Schneider Electric Relais de Protection Thermique Moteur Tesys 9 à 13 A Classe 20
135.08 € HT 162.10 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 324 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys LRD
- Type de produit ou de composant : Relais de surcharge thermique différentielle
- Nom abrégé d'appareil : LRD
- Utilisation du relais : Protection moteur
- Compatibilité produit : LC1D12...LC1D32
- Type de réseau : AC / DC
- Classe de surcharge thermique : Classe 20 conformément à IEC 60947-4-1
- Zone de réglage de protection thermique : 9...13 A
- [ui] tension assignée d'isolement : 600 V circuit de puissance conformément à CSA / 600 V circuit de puissance conformément à UL / 690 V circuit de puissance conformément à IEC 60947-4-1
- Fréquence du réseau : 0...400 Hz
- Support de montage : Sous le contacteur
- Seuil de déclenchement : 1,14 +/- 0,06 Ir conformément à IEC 60947-4-1
- [ith] courant thermique conventionnel : 5 A pour circuit de signalisation
- Courant admissible : 1.5 A à 240 V AC-15 pour circuit de signalisation / 0.1 A à 250 V DC-13 pour circuit de signalisation
- [ue] tension assignée d'emploi : 690 V AC 0...400 Hz
- [uimp] tension assignéede tenue aux chocs : 6 kV
- Sensibilité à une perte de phase : Tripping current 130 % of Ir on two phase, the last one at 0
- Type de commande : Rouge bouton-poussoir STOP / Bleu bouton-poussoir pour raz mode
- Compensation en température : -20...60 °C
- Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1.5...10 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...6 mm² - rigidité du câble: rigide - sans extrémité de câble
- Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrier / Circuit de puissance : 1.85 N.m - sur borniers à vis-étrier
- Largeur : 45 mm
- Profondeur : 92 mm
- Masse du produit : 0.19 kg
Ancien produit : Telemecanique LRD1516
Schneider Electric
SCHLR2D1516
Schneider Electric Relais de Protection Thermique Moteur Tesys - 9..13 A -Classe 20
Indisponible
Produit abandonné
Schneider Electric
SCHLC1D09V7
Schneider Electric Tesys D Contacteur Lc1D 3P Ac3 440V 9A Bobine 400Vca
En stock
4 produit(s) disponible(s)
17.42 € HT 20.90 € TTC
Caractéristiques techniques
| Mode de pose | Montage direct |
| Nombre de contacts auxiliaires à fermeture | 1,0 |
| Nombre de contacts auxiliaires à ouverture | 1,0 |
| Classe de déclenchement | Class 20 |
| Type de raccordement du circuit principal | Raccordement à vis |
| Tension de fonctionnement nominale max. ue | 690,0 V |
| Plage de courant ajustable | 13,0 A |
| Plage de courant ajustable | 13 A |
| Entrée pour fonction de remise à zéro | Non |
| Fonction reset automatique | Oui |
| Bouton-poussoir de remise à zéro | Oui |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
