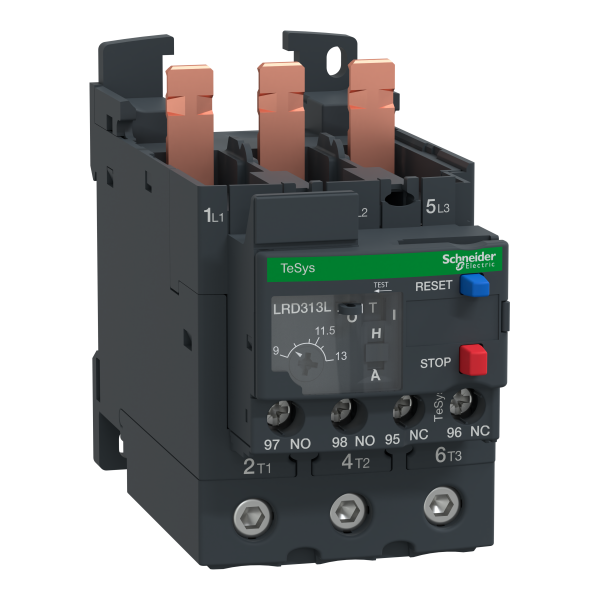

Schneider Electric Relais de Protection Thermique 9-13A Classe 20, Bornier Puissance Everlink
Schneider Electric Relais de Protection Thermique 9-13A Classe 20, Bornier Puissance Everlink

Photo(s) non contractuelle(s)

Schneider Electric Relais de Protection Thermique 9-13A Classe 20, Bornier Puissance Everlink

294.23 € HT 353.08 € TTC

Marque Schneider Electric

Référence LRD313L

EAN 3389119215527

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 10-15 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme : TeSys
  • Product name : TeSys LRD
  • Type de produit ou de composant : Relais de surcharge thermique différentielle
  • Nom abrégé d'appareil : LRD
  • Utilisation du relais : Protection moteur
  • Compatibilité produit : LC1D40A...LC1D65A
  • Type de réseau : AC / DC
  • Classe de surcharge thermique : Classe 20 conformément à IEC 60947-4-1
  • Zone de réglage de protection thermique : 9...13 A
  • [ui] tension assignée d'isolement : 600 V circuit de puissance conformément à CSA / 600 V circuit de puissance conformément à UL / 690 V circuit de puissance conformément à IEC 60947-4-1
Caractéristiques complémentaires :
  • Fréquence du réseau : 0...400 Hz
  • Support de montage : Sous le contacteur / Rail DIN / Platine
  • Seuil de déclenchement : 1,14 +/- 0,06 Ir conformément à IEC 60947-4-1
  • [ith] courant thermique conventionnel : 5 A pour circuit de signalisation
  • Courant admissible : 3 A à 120 V AC-15 pour circuit de signalisation / 0.22 A à 125 V DC-13 pour circuit de signalisation
  • [ue] tension assignée d'emploi : 690 V AC 0...400 Hz
  • [uimp] tension assignéede tenue aux chocs : 6 kV
  • Sensibilité à une perte de phase : Tripping current 130 % of Ir on two phase, the last one at 0
  • Type de commande : Rouge bouton-poussoir STOP / Bleu bouton-poussoir pour raz mode
  • Compensation en température : -20...60 °C
  • Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : connecteurs à vis BTR EverLink 1 câble(s) 1...35 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : connecteurs à vis BTR EverLink 1 câble(s) 1...35 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : connecteurs à vis BTR EverLink 1 câble(s) 1...35 mm² - rigidité du câble: rigide - sans extrémité de câble
  • Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrier / Circuit de puissance : 5 N.m - sur connecteurs à vis BTR EverLink
  • Hauteur : 70 mm
  • Largeur : 55 mm
  • Profondeur : 123 mm
  • Masse du produit : 0.375 kg
Référence : SCHLRD313L (Schneider-Electric)

Ancien produit : Telemecanique LRD313L

Les avis clients

Caractéristiques techniques

Mode de pose Montage direct/montage séparé
Nombre de contacts auxiliaires à fermeture 1,0
Nombre de contacts auxiliaires à ouverture 1,0
Classe de déclenchement Class 20
Type de raccordement du circuit principal Raccordement à vis
Tension de fonctionnement nominale max. ue 690,0 V
Plage de courant ajustable 13,0 A
Plage de courant ajustable 9 A
Entrée pour fonction de remise à zéro Non
Fonction reset automatique Oui
Bouton-poussoir de remise à zéro Oui
Nombre de contacts auxiliaires à deux directions 0,0
