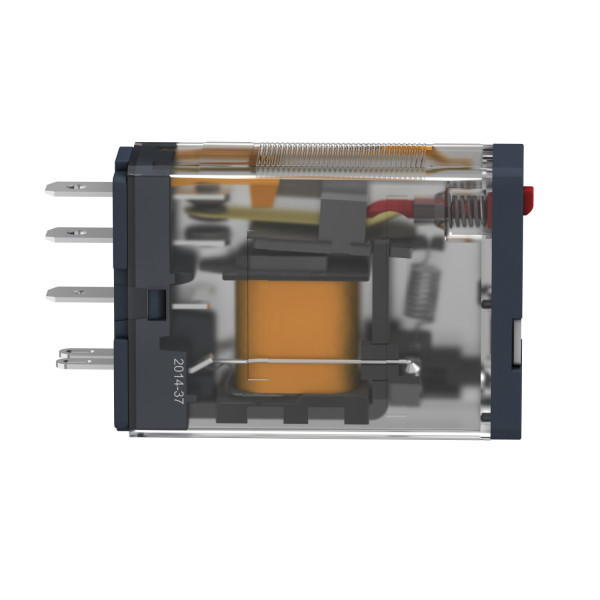

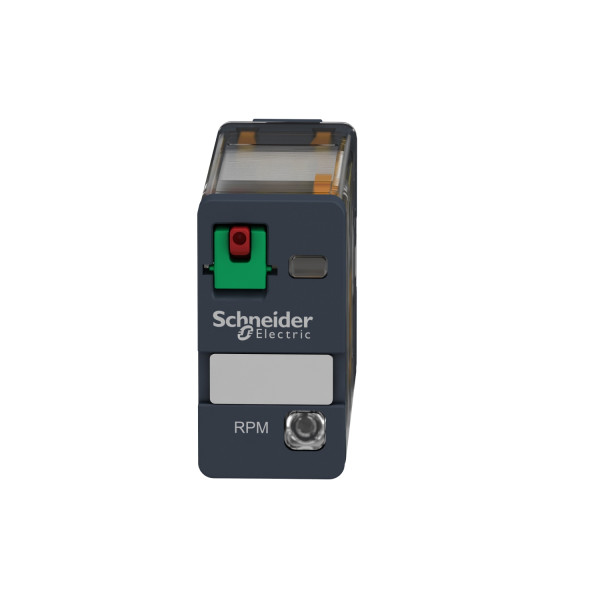

RELAIS DE PUISSANCE 1 CO AVEC LED 24 V DC
5.95 € HT 7.14 € TTC
Soit un prix unitaire de 5.95 € HT Soit un prix unitaire de 7.14 € TTC
Soit un total de 59.50 € HT Soit un total de 71.40 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 14 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Gamme de produits : Zelio Relay
Nom de gamme : Puissance
Fonction produit : Relais enfichable
Nom abrégé de l'appareil : RPM
Description des contacts : 1 F/O
Tension circuit de commande : 24 V CC
[ithe] courant thermique d'emploi sous enveloppe : 15 Aà -40...55 °C
État led : Avec
Type de commande : Bouton de test verrouillable
Coefficient d'utilisation : 20 %
Caractéristiques complémentaires :

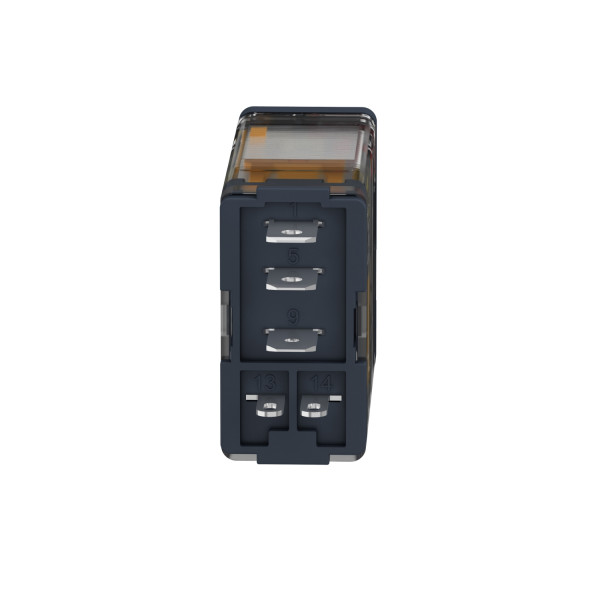

Forme des broches : Plat
[ui] tension assignée d'isolement : 250 V se conformer à IEC300 V se conformer à UL300 V se conformer à CSA
[uimp] tension assignée de tenue aux chocs : 4 kV pour 1,2/50 µs
Matériau des contacts : AgNi
[ie] courant assigné d'emploi : 15 A à 277 V AC se conformer à UL7.5 A à 28 V DC ("O") se conformer à IEC15 A à 250 V AC (NO) se conformer à IEC7.5 A à 250 V AC ("O") se conformer à IEC15 A à 28 V DC (NO) se conformer à IEC15 A à 28 V DC se conformer à UL
Tension de coupure maximale : 250 V se conformer à IEC
Courant de charge : 15 Aà 250 V AC15 Aà 28 V DC
Pouvoir de commutation maximum : 3750 VA420 W
Capacité de commutation minimum : 170 mWà 10 mA, 17 V
Vitesse de commande :
Durée de vie mécanique : 10000000 cycle
Durée de vie électrique : 100000 cycle pour résistif charge
Consommation moyenne en w : 1.1 W
Seuil de tension de retombée : >= 0,1 Uc DC
Temps de fonctionnement : 20 ms à la tension nominale
Temps de reset : 20 ms à la tension nominale
Résistance moyenne : 450 Ohm +/- 10 % à 20 °C
Limites de la tension assignée d'emploi : 19,2...26.4 V CC
Catégorie de protection : RT I
Position de montage : Toutes positions
Données de fiabilité de la sécurité : B10d = 100000
Poids : 0.026 kg
Présentation du produit : Produit complet
Caractéristiques techniques
Largeur | 14 mm |
Hauteur | 27 mm |
Profondeur | 50 mm |
Avec pinces amovibles | Oui |
Entraînement, polarité | Non polarisé |
Comportement de commutation de l'entraînement | Monostable |
Avec contacts à guidage forcé | Oui |
Type de contact de commutation | Contact simple |
Appareil complet avec socle | Non |
Finition du raccordement électrique | Fiche |
Tension d'alimentation de courant nominal us cc | 24 V |
Tension d'alimentation de courant nominal us cc | 24 V |
Indice de protection (ip) | Ip40 |
Avec affichage led | Oui |
Type de tension d'actionnement | Dc |
Nombre de contacts en tant qu'inverseurs | 1 |
Tension d'alimentation de courant nominal us à ca 50 hz | 0 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 0 V |
Nombre de contacts en tant que contacts à ouverture | 0 |
Nombre de contacts en tant que contacts à fermeture | 0 |
Courant nominal | 15 A |
Matériau du revêtement de contact | Autre |
Matériau du contact | Autre |
Matériau de l'insert de contact | Autre |
