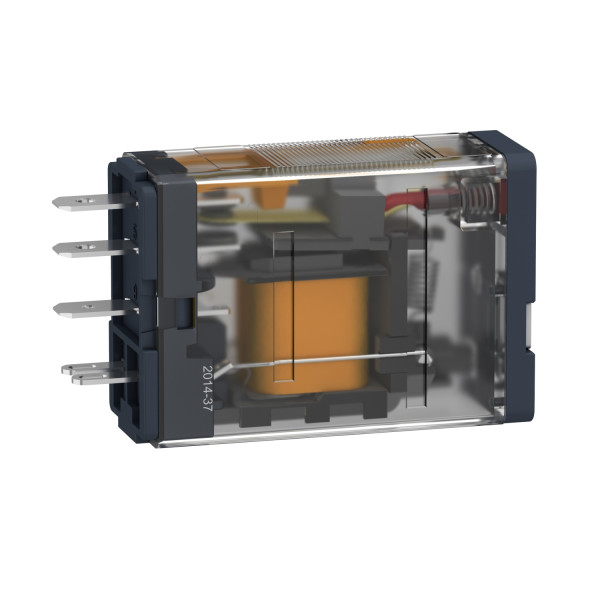

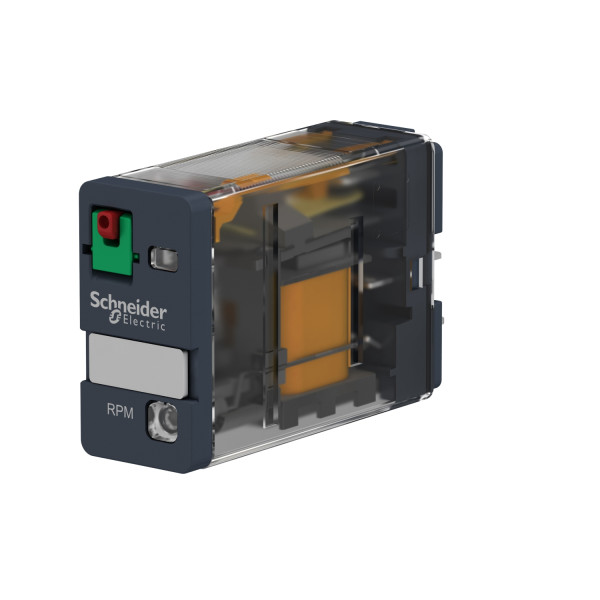

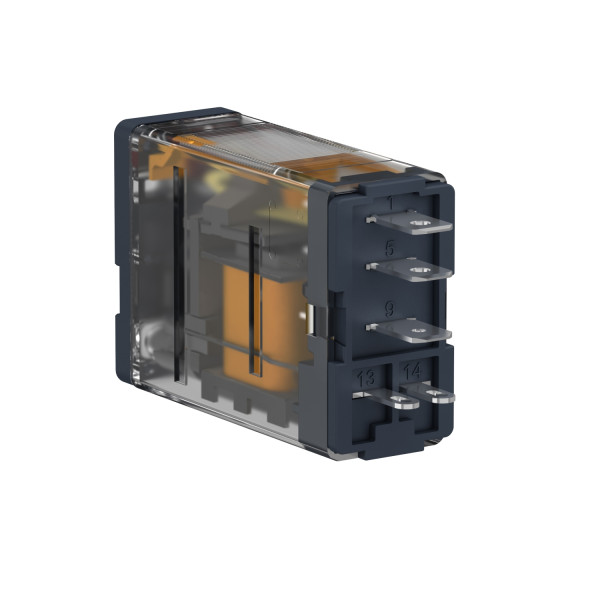

RELAIS DE PUISSANCE 1 CO AVEC LED 12 V DC
Prix sur consultation
Description
Caractéristiques principales :Gamme de produits : Zelio Relay
Nom de gamme : Puissance
Fonction produit : Relais enfichable
Nom abrégé de l'appareil : RPM
Description des contacts : 1 F/O
Tension circuit de commande : 12 V CC
[ithe] courant thermique d'emploi sous enveloppe : 15 Aà -40...55 °C
État led : Avec
Type de commande : Bouton de test verrouillable
Coefficient d'utilisation : 20 %
Caractéristiques complémentaires :
Forme des broches : Plat
[ui] tension assignée d'isolement : 250 V se conformer à IEC300 V se conformer à UL300 V se conformer à CSA
[uimp] tension assignée de tenue aux chocs : 4 kV pour 1,2/50 µs
Matériau des contacts : AgNi
[ie] courant assigné d'emploi : 15 A à 277 V AC se conformer à UL7.5 A à 28 V DC ("O") se conformer à IEC15 A à 250 V AC (NO) se conformer à IEC7.5 A à 250 V AC ("O") se conformer à IEC15 A à 28 V DC (NO) se conformer à IEC15 A à 28 V DC se conformer à UL
Tension de coupure maximale : 250 V se conformer à IEC
Courant de charge : 15 Aà 250 V AC15 Aà 28 V DC
Pouvoir de commutation maximum : 3750 VA420 W
Capacité de commutation minimum : 170 mWà 10 mA, 17 V
Vitesse de commande :
Durée de vie mécanique : 10000000 cycle
Durée de vie électrique : 100000 cycle pour résistif charge
Consommation moyenne en w : 1.1 W
Seuil de tension de retombée : >= 0,1 Uc DC
Temps de fonctionnement : 20 ms à la tension nominale
Temps de reset : 20 ms à la tension nominale
Résistance moyenne : 115 Ohm +/- 10 % at 20 °C
Limites de la tension assignée d'emploi : 9,6 à 13,2 V CC
Catégorie de protection : RT I
Position de montage : Toutes positions
Données de fiabilité de la sécurité : B10d = 100000
Poids : 0.026 kg
Présentation du produit : Produit complet
Caractéristiques techniques
| Largeur | 14 mm |
| Hauteur | 27 mm |
| Profondeur | 50 mm |
| Avec pinces amovibles | Oui |
| Entraînement, polarité | Non polarisé |
| Comportement de commutation de l'entraînement | Monostable |
| Avec contacts à guidage forcé | Oui |
| Type de contact de commutation | Contact simple |
| Appareil complet avec socle | Non |
| Finition du raccordement électrique | Fiche |
| Tension d'alimentation de courant nominal us cc | 12 V |
| Tension d'alimentation de courant nominal us cc | 12 V |
| Indice de protection (ip) | Ip40 |
| Avec affichage led | Oui |
| Type de tension d'actionnement | Dc |
| Nombre de contacts en tant qu'inverseurs | 1 |
| Tension d'alimentation de courant nominal us à ca 50 hz | 0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 0 V |
| Nombre de contacts en tant que contacts à ouverture | 0 |
| Nombre de contacts en tant que contacts à fermeture | 0 |
| Courant nominal | 15 A |
| Matériau du revêtement de contact | Autre |
| Matériau du contact | Autre |
| Matériau de l'insert de contact | Autre |
