Photo(s) non contractuelle(s)

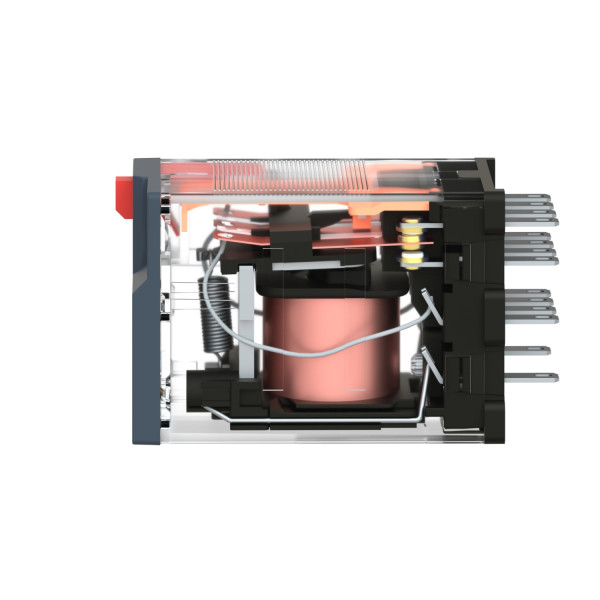

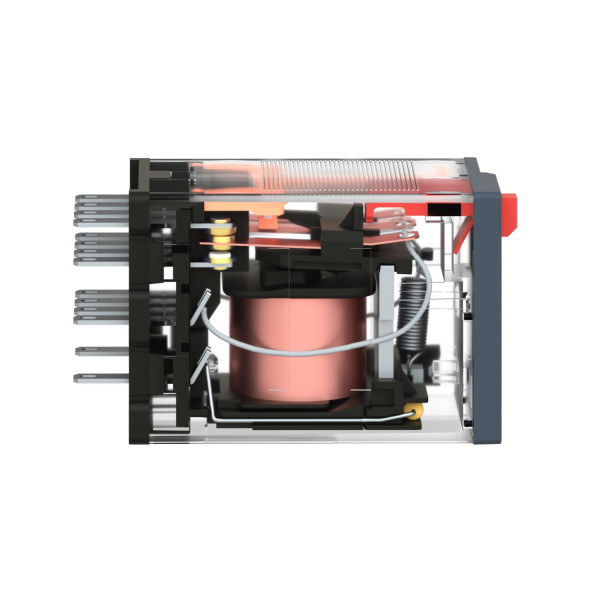

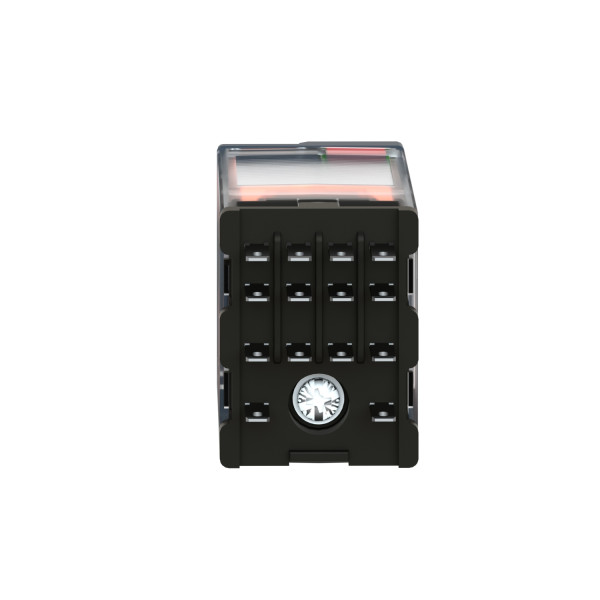

RELAIS MINIATURE 4 CO BAS NIVEAU AVEC LED 230 V AC
10.26 € HT 12.31 € TTC
Soit un prix unitaire de 10.26 € HT Soit un prix unitaire de 12.31 € TTC
Soit un total de 102.60 € HT Soit un total de 123.10 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 23-28 jours Délai estimatif
Jusqu'à 24 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Zelio Relay
- Nom de gamme : Miniature
- Type de produit ou de composant : Relais enfichable
- Nom abrégé d'appareil : RXM
- Description des contacts : 4 ''OF''
- Tension circuit de commande : 230 V c.a., 50/60 Hz
- [ithe] courant thermique d'emploi sous enveloppe : 3 A à -40...55 °C
- Led d'état : Avec
- Type de commande : Bouton-poussoir
- Coefficient d'utilisation : 20 %
- Forme des broches : Plat
- [ui] tension assignée d'isolement : 250 V conformément à IEC / 300 V conformément à UL / 300 V conformément à CSA
- [uimp] tension assignéede tenue aux chocs : 2.5 kV pour 1,2/50 µs
- Matériau des contacts : Gold plated bifurcated silver
- [ie] courant assigné d'emploi : 2 A à 28 V DC (non) conformément à IEC / 2 A à 250 V AC (non) conformément à IEC / 0,0416666666666667 à 28 V DC ("O'') conformément à IEC / 0,0416666666666667 à 250 V AC ("O'') conformément à IEC / 0,125 à 28 V DC conformément à UL / 0,125 à 277 V AC conformément à UL
- Tension de coupure maximale : 250 V AC conformément à IEC / 250 V DC conformément à IEC
- Courant de charge : 3 A à 250 V AC / 3 A à 28 V DC
- Pouvoir de commutation maximum : 750 VA/84 W
- Capacité de commutation minimum : 15 mW à 3 mA, 5 V
- Vitesse de commande : <= 18000 cycles/hour sans charge / <= 1200 cycles/hour sous-charge
- Durée de vie mécanique : 10000000 cycle
- Durée de vie électrique : 100000 cycle pour résistif charge depending on mounting position and working environment
- Consommation moyenne en va : 1,2 à 60 Hz
- Seuil de tension de retombée : >= 0,15 Uc
- Temps de fonctionnement : 20 ms
- Temps de réinitialisation : 20 ms
- Résistance moyenne : 15000 Ohm à 20 °C +/- 15 %
- Limites de la tension assignée d'emploi : 184...253 V AC
- Catégorie de protection : RT I
- Position de montage : Toutes positions
- Masse du produit : 0.037 kg
Ancien produit : Telemecanique RXM4GB2P7
Caractéristiques techniques
| Largeur | 21 mm |
| Hauteur | 27 mm |
| Profondeur | 47 mm |
| Avec pinces amovibles | Oui |
| Entraînement, polarité | Non polarisé |
| Comportement de commutation de l'entraînement | Monostable |
| Avec contacts à guidage forcé | Oui |
| Type de contact de commutation | Autre |
| Appareil complet avec socle | Non |
| Finition du raccordement électrique | Fiche |
| Tension d'alimentation de courant nominal us à ca 50 hz | 230 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 230 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 230 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 230 V |
| Indice de protection (ip) | Ip40 |
| Avec affichage led | Oui |
| Type de tension d'actionnement | Ac |
| Nombre de contacts en tant qu'inverseurs | 4 |
| Nombre de contacts en tant que contacts à ouverture | 0 |
| Nombre de contacts en tant que contacts à fermeture | 0 |
| Courant nominal | 3 A |
| Matériau du revêtement de contact | Autre |
| Matériau du contact | Autre |
| Matériau de l'insert de contact | Autre |
