Photo(s) non contractuelle(s)

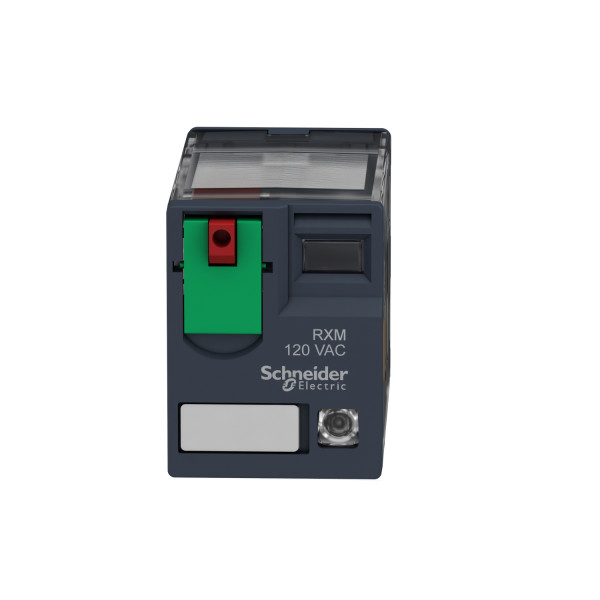

RELAIS MINIATURE 2 CO AVEC LED 120 V AC
8.98 € HT 10.78 € TTC
Soit un prix unitaire de 8.98 € HT Soit un prix unitaire de 10.78 € TTC
Soit un total de 89.80 € HT Soit un total de 107.80 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 21 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Zelio Relay
- Nom de gamme : Miniature
- Type de produit ou de composant : Relais enfichable
- Nom abrégé d'appareil : RXM
- Description des contacts : 2 ''OF''
- Tension circuit de commande : 120 V c.a., 50/60 Hz
- [ithe] courant thermique d'emploi sous enveloppe : 12 A à -40...55 °C
- Led d'état : Avec
- Type de commande : Bouton-poussoir
- Coefficient d'utilisation : 20 %
- Forme des broches : Plat
- [ui] tension assignée d'isolement : 250 V conformément à IEC / 300 V conformément à UL / 300 V conformément à CSA
- [uimp] tension assignéede tenue aux chocs : 4 kV pour 1,2/50 µs
- Matériau des contacts : AgNi
- [ie] courant assigné d'emploi : 12 A à 28 V DC (non) conformément à IEC / 12 A à 250 V AC (non) conformément à IEC / 0,25 à 28 V DC ("O'') conformément à IEC / 0,25 à 250 V AC ("O'') conformément à IEC / 12 A à 28 V DC conformément à UL / 12 A à 277 V AC conformément à UL
- Tension de coupure maximale : 250 V AC conformément à IEC / 250 V DC conformément à IEC
- Courant de charge : 12 A à 250 V AC / 12 A à 28 V DC
- Pouvoir de commutation maximum : 3000 VA/336 W
- Capacité de commutation minimum : 170 mW à 10 mA, 17 V
- Vitesse de commande : <= 18000 cycles/hour sans charge / <= 1200 cycles/hour sous-charge
- Durée de vie mécanique : 10000000 cycle
- Durée de vie électrique : 100000 cycle pour résistif charge
- Consommation moyenne en va : 1,2 à 60 Hz
- Seuil de tension de retombée : >= 0,15 Uc
- Temps de fonctionnement : 20 ms
- Temps de réinitialisation : 20 ms
- Résistance moyenne : 3630 Ohm à 20 °C +/- 15 %
- Limites de la tension assignée d'emploi : 96...132 V AC
- Catégorie de protection : RT I
- Position de montage : Toutes positions
- Masse du produit : 0.037 kg
Ancien produit : Telemecanique RXM2AB2F7
Caractéristiques techniques
| Largeur | 21 mm |
| Hauteur | 27 mm |
| Profondeur | 55 mm |
| Avec pinces amovibles | Non |
| Entraînement, polarité | Non polarisé |
| Comportement de commutation de l'entraînement | Monostable |
| Avec contacts à guidage forcé | Non |
| Type de contact de commutation | Autre |
| Appareil complet avec socle | Non |
| Finition du raccordement électrique | Fiche |
| Tension d'alimentation de courant nominal us à ca 50 hz | 120 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 120 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 120 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 120 V |
| Indice de protection (ip) | Ip40 |
| Avec affichage led | Oui |
| Type de tension d'actionnement | Ac |
| Nombre de contacts en tant qu'inverseurs | 2 |
| Nombre de contacts en tant que contacts à ouverture | 0 |
| Nombre de contacts en tant que contacts à fermeture | 0 |
| Courant nominal | 12 A |
| Matériau du revêtement de contact | Autre |
| Matériau du contact | Autre |
| Matériau de l'insert de contact | Autre |
