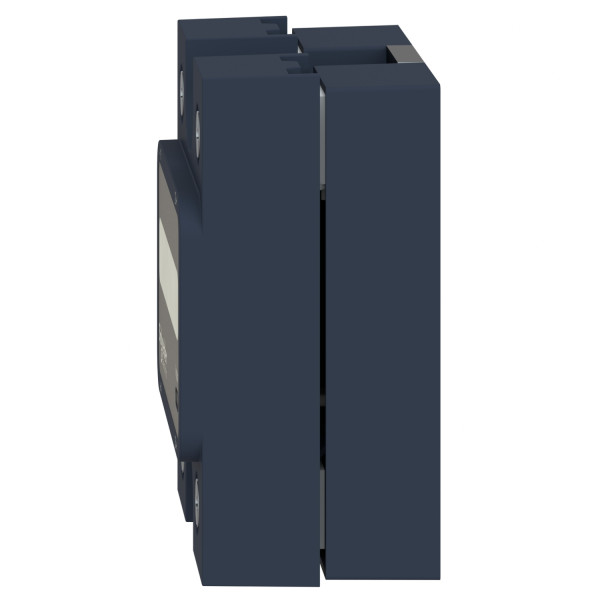

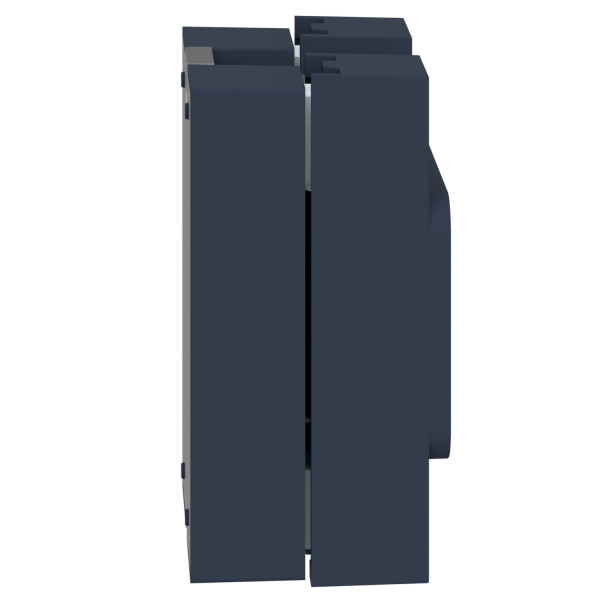

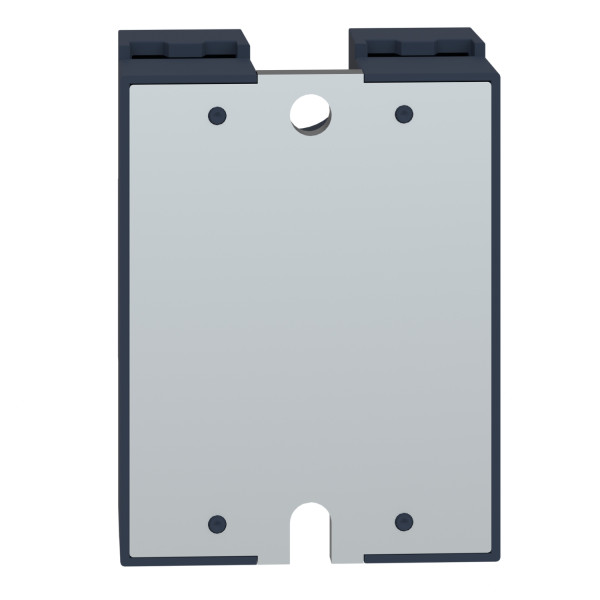

Photo(s) non contractuelle(s)
Relais Statiques
68.93 € HT 82.72 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 165 points de fidélité en achetant ce produit
Schneider Electric
SCHSSRAL1
Copper Lug, Terminal
Non géré en stock
A commander
43.86 € HT 52.63 € TTC
Soit un total de 438.60 € HT Soit un total de 526.30 € TTC
Schneider Electric
SCHSSRHP07
Heatsink, panel mount
Non géré en stock
A commander
29.66 € HT 35.59 € TTC
Description
Désignation :- Relais Statiques
- Gamme de produits : Zelio Relay
- Fonction produit : Relais statique
- Nom abrégé de l'appareil : SSP1
- Support de montage : Panneau
- Nombre de phases réseau : Monophasé
- Description des contacts : 1 "F"
- [in] courant nominal : 25 A
- Type de sortie statique : Commutation tension nulle, SCR output
- Tension circuit de commande : 90...280 V AC
- Tension de commutation : >= 90 V AC marche, <= 10 V AC arrêt
- Temps de réponse : 30 ms arrêt, 25 ms marche
- Limites du courant d'entrée : 5...10 mA
- Tension de sortie : 24...300 V AC
- Courant de charge : 0.15...25 A
- Tension absolue maximale : 600 V
- Courant de pointe : <= 250 A pour 16.6 ms
- Maximum i²t pour la fusion : 285 A².s pour 10 msà 50 Hz half cycle, 259 A².s pour 8.33 ms à 60 Hz half cycle
- Type de dispositif de protection : Type 1 - 25 A miniature circuit breaker (MCB) - curve B, Type 2 - 20 A disjoncteur miniature (MCB) - curve B
- Courant de fuite : <= 1 mA arrêt
- Tension de déchet : 1.15 V on-state
- Dv/dt : 500 V/µs arrêt à tension maximum
- Facteur de puissance : 0.5 with maximum load
- Puissance moteur hp : 0.5 hp 120 V AC, 1 hp 240 V AC
- Résistance d'isolement : 1000 M?à 500 V DC
- Capacitance unbalance : 8 pF pour entrée/sortie
- Tenue diélectrique : 4 kV AC pour entrée/sortie, 4 kV AC pour input or output to case
- [uimp] tension assignée de tenue aux chocs : 6 kV output to case, 6 kV input to output
- Couple de serrage : 2...2.2 N.m pour sortie, 1.5...1.7 N.m pour entrée
- Mode de raccordement : Connecteurs pour étiquettes à fourche : 9.2 x 4 mm pour entrée, Cosses à anneau : 9.2 x 4 mm pour entrée, Connecteurs pour étiquettes à fourche : 11.7 x 4.5 mm pour sortie, Cosses à anneau : 11.7 x 4.5 mm pour sortie, Bornes à vis : 0.2...3.3 mm², (AWG 24...AWG 12) avec embout pour entrée, Bornes à vis : 0.5...5.26 mm², (AWG 20...AWG 10) avec embout pour sortie, Bornes à vis : 0.2...3.3 mm², (AWG 24...AWG 12) sans embout pour entrée, Bornes à vis : 0.5...8.26 mm², (AWG 20...AWG 8) sans embout pour sortie
- Thermal resitance : 0.8 °C/W junction to case
- Signalisation locale : LED, green for input
- Degré de protection ip : IP20
- Poids : 89.2 g
Caractéristiques techniques
| Nombre de phases | 1,0 |
| Adapté à un montage sur rail | Non |
| Tension d'alimentation de courant nominal us à ca 50 hz | 280,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 90 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 280,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 90 V |
| Tension de fonctionnement | 300,0 V |
| Tension de fonctionnement | 24 V |
| Type de tension d'actionnement | Ac |
| Commutation au passage à zéro | Non |
| Courant de fonctionnement nominal à ca-1 | 25,0 A |
| Courant de fonctionnement nominal à ca-3 | 25,0 A |
| Courant de fonctionnement nominal à ca-51 | 25,0 A |
| Courant de fonctionnement nominal à ca-53a | 25,0 A |
| Courant de fonctionnement nominal à ca-53b | 25,0 A |
