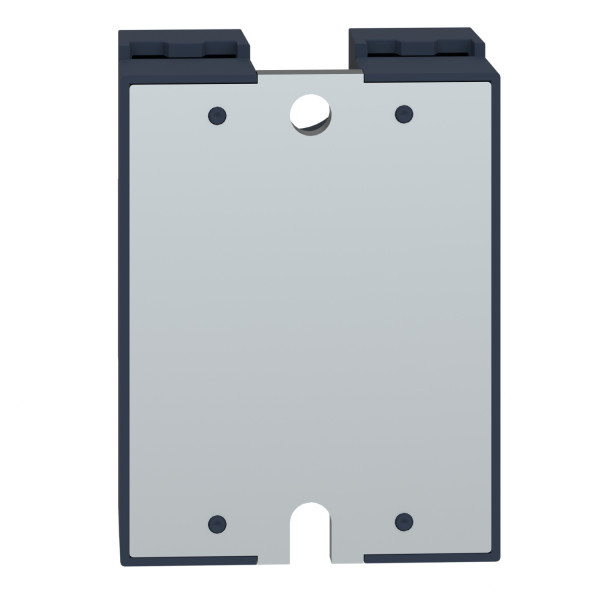

Relais Statiques

Description

• Relais Statiques

• Gamme de produits : Zelio Relay
• Fonction produit : Relais statique
• Équipement fournis : Thermal pad
• Nom abrégé de l'appareil : SSP1
• Support de montage : Panneau
• Nombre de phases réseau : Monophasé
• Description des contacts : 1 "F"
• [in] courant nominal : 125 A
• Type de sortie statique : Commutation tension nulle, SCR output

• Tension circuit de commande : 4...32 V c.c.
• Tension de commutation : >= 4 V c.c. marche, <= 1 V c.c. arrêt
• Temps de réponse : 0,5 cycle marche, 0,5 cycle arrêt
• Limites du courant d'entrée : 7...12 mA
• Tension de sortie : 48...660 V c.a.
• Courant de charge : 0.15...125 A
• Tension absolue maximale : 1200 V
• Courant de pointe : <= 1750 A for 16.6 ms
• Maximum i²t pour la fusion : 12709 A².s pour 8.33 ms à 60 Hz half cycle, 13950 A².s pour 10 ms à 50 Hz half cycle
• Type de dispositif de protection : Type 1 - 80 A disjoncteur miniature (MCB) - curve B, Type 2 - 63 A disjoncteur miniature (MCB) - curve B
• Courant de fuite : <= 1 mA arrêt
• Tension de déchet : 1.15 V on-state
• Dv/dt : 500 V/µs arrêt à tension maximum
• Facteur de puissance : 0.5 with maximum load
• Puissance moteur hp : 2 hp 120 V AC, 5 hp 240 V AC, 10 hp 480 V AC
• Résistance d'isolement : 1000 M?à 500 V DC
• Capacitance unbalance : 8 pF pour entrée/sortie
• Tenue diélectrique : 4 kV AC pour entrée/sortie, 4 kV AC pour input or output to case
• [uimp] tension assignée de tenue aux chocs : 6 kV output to case, 6 kV input to output
• Couple de serrage : 2...2.2 N.m pour sortie, 1.5...1.7 N.m pour entrée
• Mode de raccordement : Connecteurs pour étiquettes à fourche : 9.2 x 4 mm pour entrée, Cosses à anneau : 9.2 x 4 mm pour entrée, Connecteurs pour étiquettes à fourche : 11.7 x 4.5 mm pour sortie, Cosses à anneau : 11.7 x 4.5 mm pour sortie, Bornes à vis : 0.2...3.3 mm², (AWG 24...AWG 12) avec embout pour entrée, Bornes à vis : 0.5...5.26 mm², (AWG 20...AWG 10) avec embout pour sortie, Bornes à vis : 0.2...3.3 mm², (AWG 24...AWG 12) sans embout pour entrée, Bornes à vis : 0.5...8.26 mm², (AWG 20...AWG 8) sans embout pour sortie
• Thermal resitance : 0,22 °C/W junction to case
• Thermal impedance : 0.48 °C-in²/W at 25 psi
• Signalisation locale : LED, green for input
• Degré de protection ip : IP20
• Poids : 89.2 g
