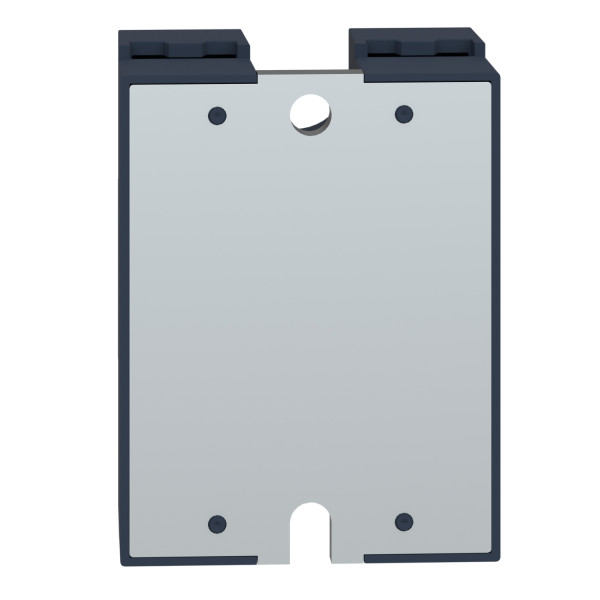

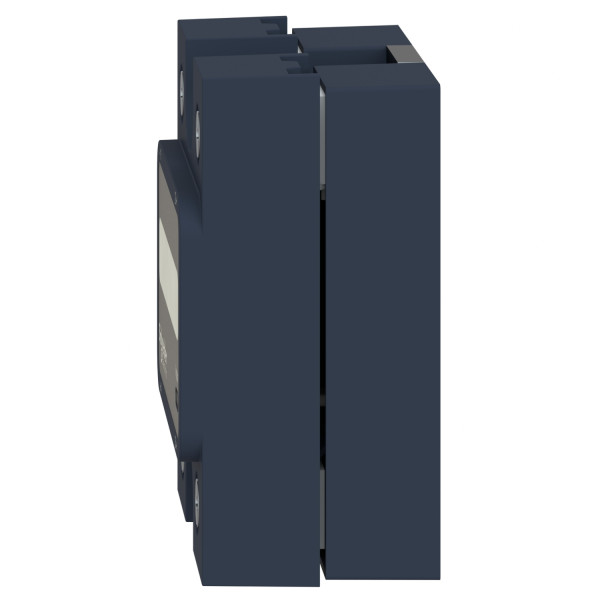

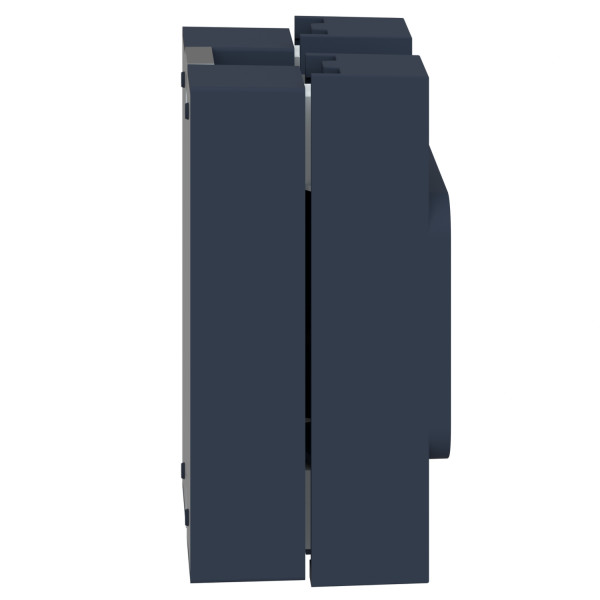

Relais Statiques

55.14 € HT 66.17 € TTC

Marque Schneider Electric

Référence SSP1D412BDT

EAN 3606485442006

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 102-107 jours Délai estimatif

Description

Désignation :
  • Relais Statiques
Caractéristiques principales :
  • Gamme de produits : Zelio Relay
  • Fonction produit : Relais statique
  • Équipement fournis : Thermal pad
  • Nom abrégé de l'appareil : SSP1
  • Support de montage : Panneau
  • Nombre de phases réseau : Monophasé
  • Description des contacts : 1 "F"
  • [in] courant nominal : 12 A
  • Type de sortie statique : Sortie Mosfet, DC switching
Caractéristiques complémentaires :
  • Tension circuit de commande : 3.5...32 V c.c.
  • Tension de commutation : <= 1 V c.c. arrêt, >= 3.5 V c.c. marche
  • Temps de réponse : 0,1 ms marche, 0,1 ms arrêt
  • Limites du courant d'entrée : 10...15 mA
  • Tension de sortie : 1...150 V DC
  • Courant de charge : 0...12 A
  • Courant de pointe : <= 31 A for 10 ms
  • Type de dispositif de protection : Type 1 - 10 A miniature circuit breaker (MCB) - curve B, Type 2 - 6 A disjoncteur miniature (MCB) - curve B
  • Courant de fuite : <= 0.3 mA arrêt
  • Tension de déchet : 2.8 V on-state
  • Résistance d'isolement : 1000 M?à 500 V DC
  • Capacitance unbalance : 50 pF pour entrée/sortie
  • Tenue diélectrique : 2.5 kV AC pour entrée/sortie, 2.5 kV AC pour input or output to case
  • [uimp] tension assignée de tenue aux chocs : 2.5 kV output to case
  • Couple de serrage : 2...2.2 N.m pour sortie, 1.5...1.7 N.m pour entrée
  • Mode de raccordement : Connecteurs pour étiquettes à fourche : 9.2 x 4 mm pour entrée, Cosses à anneau : 9.2 x 4 mm pour entrée, Connecteurs pour étiquettes à fourche : 11.7 x 4.5 mm pour sortie, Cosses à anneau : 11.7 x 4.5 mm pour sortie, Bornes à vis : 0.2...3.3 mm², (AWG 24...AWG 12) avec embout pour entrée, Bornes à vis : 0.5...5.26 mm², (AWG 20...AWG 10) avec embout pour sortie, Bornes à vis : 0.2...3.3 mm², (AWG 24...AWG 12) sans embout pour entrée, Bornes à vis : 0.5...8.26 mm², (AWG 20...AWG 8) sans embout pour sortie
  • Thermal resitance : 0.71 °C/W junction to case
  • Thermal impedance : 0.48 °C-in²/W at 25 psi
  • Signalisation locale : LED, green for input
  • Degré de protection ip : IP20
  • Poids : 89.2 g

Les avis clients

Caractéristiques techniques

Nombre de phases 1
Adapté à un montage sur rail Non
Tension d'alimentation de courant nominal us cc 32 V
Tension d'alimentation de courant nominal us cc 3,5 V
Tension de fonctionnement 1 V
Tension de fonctionnement 150 V
Type de tension d'actionnement Ac/dc
Commutation au passage à zéro Non
Courant de fonctionnement nominal à ca-1 12 A
Courant de fonctionnement nominal à ca-3 12 A
Courant de fonctionnement nominal à ca-51 12 A
Courant de fonctionnement nominal à ca-53a 12 A
Courant de fonctionnement nominal à ca-53b 12 A
