Schneider Electric Relais  Non Diff. 23 A 32A
Schneider Electric Relais  Non Diff. 23 A 32A
Schneider Electric Relais  Non Diff. 23 A 32A
Schneider Electric Relais  Non Diff. 23 A 32A

Photo(s) non contractuelle(s)

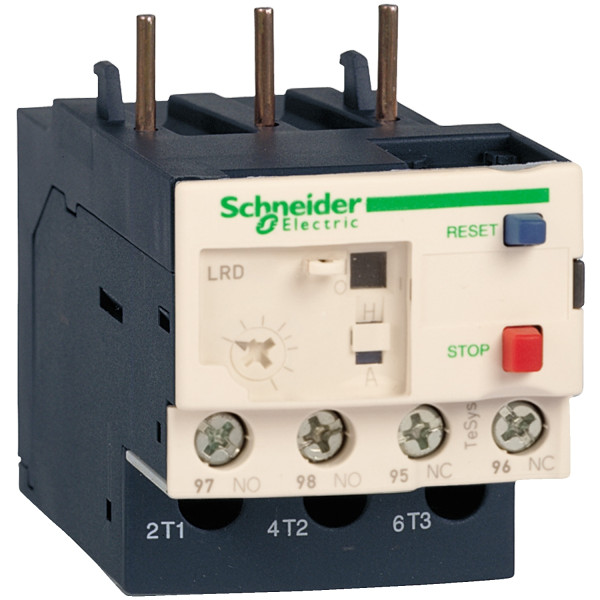

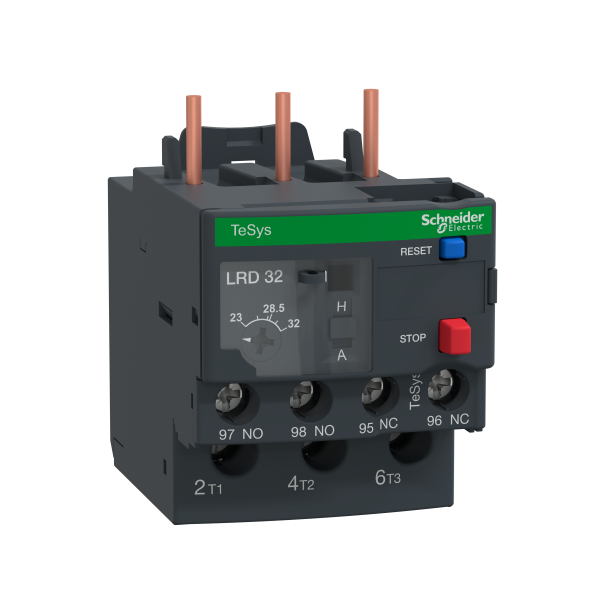

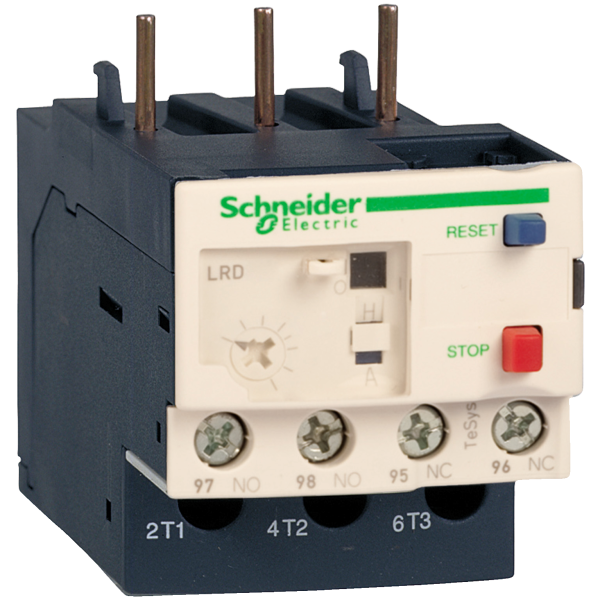

Schneider Electric Relais Non Diff. 23 A 32A

141.63 € HT 169.96 € TTC

Marque Schneider Electric

Référence LR3D32

EAN 3389110347050

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme : TeSys
  • Product name : TeSys LRD
  • Type de produit ou de composant : Non differential thermal overload relay
  • Nom abrégé d'appareil : LR3D
  • Utilisation du relais : Protection moteur
  • Compatibilité produit : LC1D25...LC1D38
  • Type de réseau : AC / DC
  • Classe de surcharge thermique : Classe 10A conformément à IEC 60947-4-1
  • Zone de réglage de protection thermique : 23...32 A
  • [ui] tension assignée d'isolement : 600 V circuit de puissance conformément à CSA / 600 V circuit de puissance conformément à UL / 690 V circuit de puissance conformément à IEC 60947-4-1
Caractéristiques complémentaires :
  • Fréquence du réseau : 0...400 Hz
  • Support de montage : Sous le contacteur
  • Seuil de déclenchement : 1,14 +/- 0,06 Ir conformément à IEC 60947-4-1
  • [ith] courant thermique conventionnel : 5 A pour circuit de signalisation
  • Courant admissible : 1.5 A à 240 V AC-15 pour circuit de signalisation / 0.1 A à 250 V DC-13 pour circuit de signalisation
  • [ue] tension assignée d'emploi : 690 V AC 0...400 Hz
  • [uimp] tension assignéede tenue aux chocs : 6 kV
  • Sensibilité à une perte de phase : Tripping current 130 % of Ir on two phase, the last one at 0
  • Type de commande : Rouge bouton-poussoir STOP / Bleu bouton-poussoir pour raz mode
  • Compensation en température : -20...60 °C
  • Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1.5...10 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...6 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1.5...10 mm² - rigidité du câble: rigide - sans extrémité de câble
  • Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrier / Circuit de puissance : 2.5 N.m - sur borniers à vis-étrier
  • Largeur : 45 mm
  • Profondeur : 70 mm
  • Masse du produit : 0.124 kg
Référence : SCHLR3D32 (Schneider-Electric)

Ancien produit : Telemecanique LR3D32

Schneider Electric

SCHLR3D32353A65

Schneider Electric - réf. SCHLR3D32353A65 abandonnée

Indisponible
Produit abandonné

Les avis clients

Caractéristiques techniques

Mode de pose Montage direct
Nombre de contacts auxiliaires à fermeture 1,0
Nombre de contacts auxiliaires à ouverture 1,0
Classe de déclenchement Classe 10 a
Type de raccordement du circuit principal Raccordement à vis
Tension de fonctionnement nominale max. ue 690,0 V
Plage de courant ajustable 32,0 A
Plage de courant ajustable 23 A
Entrée pour fonction de remise à zéro Non
Fonction reset automatique Oui
Bouton-poussoir de remise à zéro Oui
Nombre de contacts auxiliaires à deux directions 0,0
