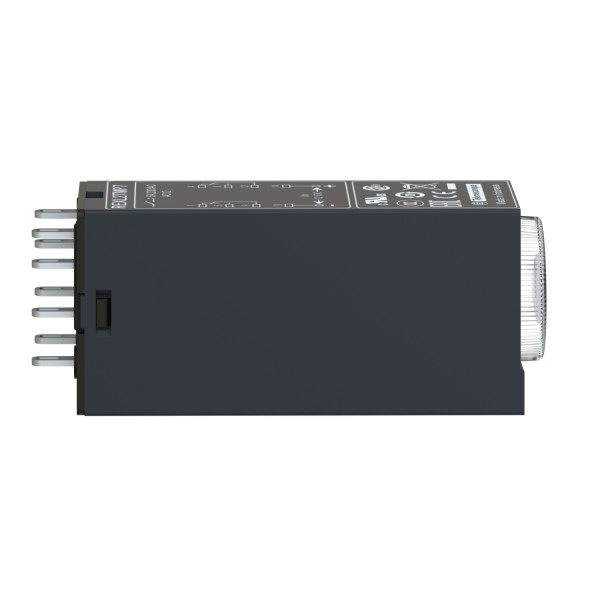

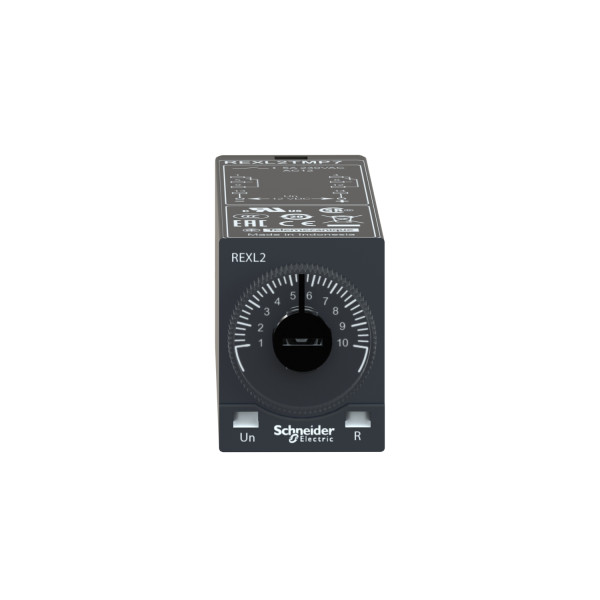

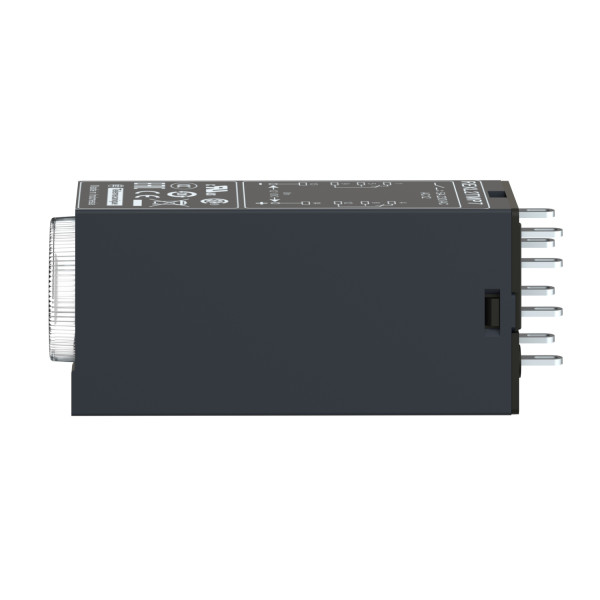

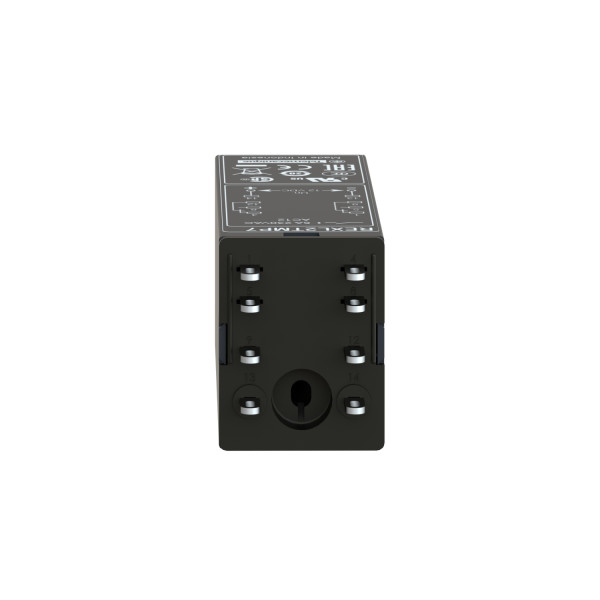

TIMER MINIATURE EMBROCHABLE
61.45 € HT 73.74 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 147 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Gamme de produits : Zelio Time
Fonction produit : Relais de temporisation miniature
Mode de fixation : Kit enfichable socle
Type de sortie tor : Relais
Description des contacts : 2 "OF"
Nom de composant : REXL
Type de temporisation : A
Domaine de réglage de la temporisation : 0.1…1 H0.1…1 min0.1…1 s1…10 H1…10 min1…10 s10…100 H
Caractéristiques complémentaires :
Matériau des contacts : Sans cadmium
[us] tension d'alimentation : 24 V CA à 50/60 Hz
Plage d'utilisation en tension : 0,85 à 1,15 Us
In courant assigné d'emploi : 5 A CA
Précision de répétition : +/-0,5%
Réglage exact du temps de retard : 10% à l'échelle à 25 °C se conformer à EN/IEC 61812-1
Dérive en température : 0,05 %/°C
Temps de reset : 250 ms après une temporisation, en désexcitation50 ms pendant une temporisation, en désexcitation
Dérive en tension : +/- 0,2 %/V
Pouvoir de commutation maximum : 4 x 5 A
Courant temporaire admissible : 10 A pour
Courant commuté minimum : 100 mA
Durée de vie électrique : 100000 cycle à 250 V AC résistif
Durée de vie mécanique : 10000000 cycle
Puissance consommée : 1.7 VA
[ui] tension assignée d'isolement : 250 V se conformer à IEC 255 Group C250 V se conformer à VDE 0010
Protection surtension en sortie : 2 J
Tenue aux ondes de choc : 2 kV se conformer à EN/IEC 61000-4-5 niveau 3
Distance de fuite : 4 kV/3 se conformer à IEC 60664-1
Signalisation locale : 1 LED rouge sortie en fonctionnement1 LED jaune puissance ON
Poids : 0.05 kg
Caractéristiques techniques
| Courant nominal | 5 A |
| Largeur | 21 mm |
| Hauteur | 27 mm |
| Profondeur | 63 mm |
| Adapté à un montage frontal | Non |
| Avec socle d'enfichage | Oui |
| Commande à distance possible | Non |
| Uniquement adapté pour commande à distance | Non |
| Fonction clignotement avec pause, temps fixe | Non |
| Fonction clignotement avec impulsion, temps fixe | Non |
| Fonction cadencée avec pause, variable | Non |
| Fonction cadencée avec impulsion, variable | Non |
| Avec sortie de semiconducteur | Non |
| Fonction retardée à l'enclenchement | Oui |
| Fonction glissant à l'enclenchement | Non |
| Fonction étoile/triangle | Non |
| Plage temporelle | 0,1 min |
| Plage temporelle | 0,1 min |
| Fonction retardement du déclenchement | Non |
| Fonction à contact fugitif | Non |
| Fonction formation d'impulsion | Non |
| Finition du raccordement électrique | Fiche |
| Tension d'alimentation de courant nominal us à ca 50 hz | 24 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 24 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 24 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 24 V |
| Nombre de sorties, retardées, contact inverseur | 2 |
| Enfichable sur un contacteur | Non |
| Sorties, commutable, retardées/non retardées | Non |
| Adapté à un montage de profilés chapeaux | Non |
| Type de tension d'actionnement | Ac |
| Tension d'alimentation de courant nominal us cc | 0 V |
| Nombre de sorties, non retardées, contact à ouverture | 0 |
| Nombre de sorties, non retardées, contact à fermeture | 0 |
| Nombre de sorties, non retardées, contact inverseur | 0 |
| Nombre de sorties, retardées, contact à ouverture | 0 |
| Nombre de sorties, retardées, contact à fermeture | 0 |
