Photo(s) non contractuelle(s)

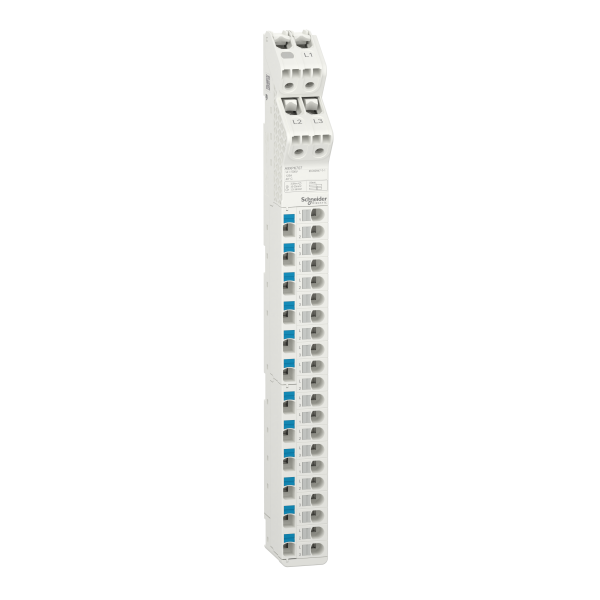

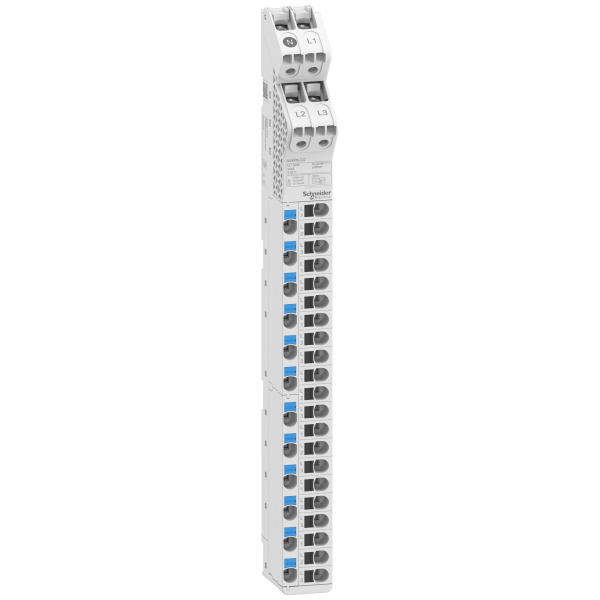

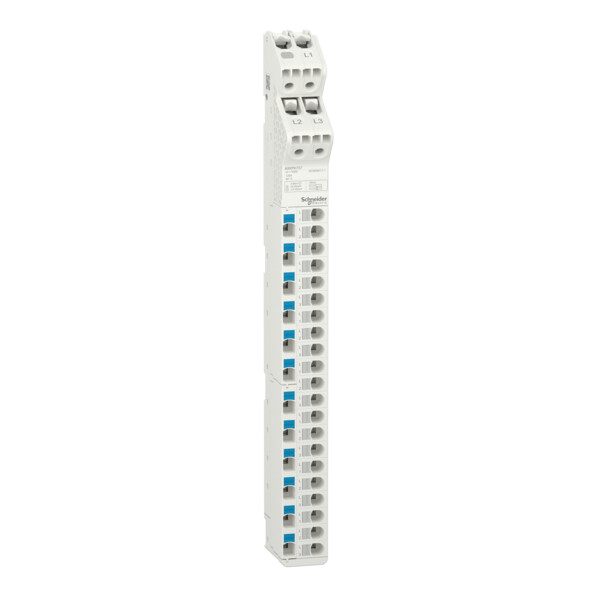

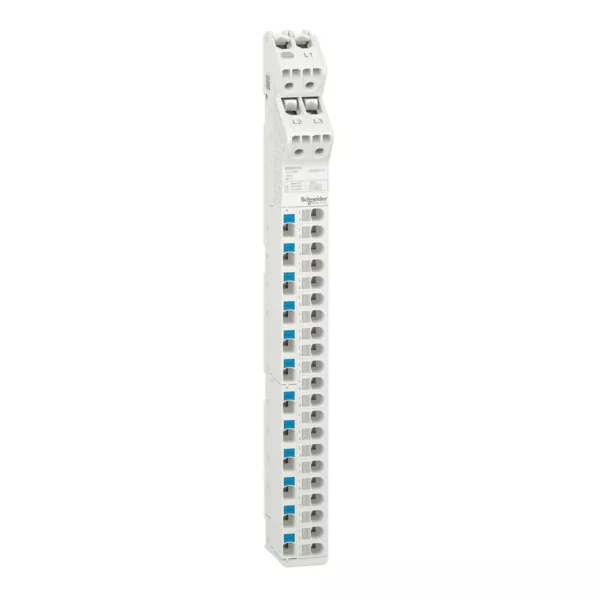

Répartiteur Vertical 125 A 250/440 V 33 Points de Connexion Acti9 Vdis Schneider
91.58 € HT 109.90 € TTC
Rupture temporaire
- A commander chez notre fournisseur
M'avertir de la prochaine remise en stock
Expédition sous 8-13 jours Délai estimatif
Réception à venir le 10/05/2025 + 5 pièces
Jusqu'à 219 points de fidélité en achetant ce produit
Schneider Electric
SCHLVSXT524
Coffret saillie Schneider PrismaSeT XS 5 rangées 24 modules sans porte
En stock
14 produit(s) disponible(s)
247.33 € HT 296.80 € TTC
Schneider Electric
SCHLVSXT424
Coffret saillie Schneider PrismaSeT XS 4 rangées 24 modules sans porte
En stock
1 produit(s) disponible(s)
212.08 € HT 254.50 € TTC
Schneider Electric
SCHLVSXT624
Coffret saillie Prismaset xs Schneider Electric - 6 rangées 24 modules - sans porte
Non géré en stock
A commander
417.39 € HT 500.87 € TTC
Description
Répartiteur Vertical Acti9 Vdis Schneider
Ce répartiteur vertical Acti9 Vdis, de la marque Schneider Electric, est un accessoire de raccordement permettant la distribution de circuit électrique dans le coffret de répartition. Il sert à répartir vers tous les dispositifs modulaires installés dans toutes les rangées le réseau d’alimentation électrique. Cet accessoire possède un bornier d’alimentation, avec 1 borne de neutre et 3 phases, avec une section de 10 à 35 mm2. Ce répartiteur est aussi doté de 33 points de connexion pour la distribution du courant, dont 12 connecteurs pour le neutre et 7 modules pour chaque phase. Il est à installer en vertical à gauche du coffret à l’aide d’un support de fixation. Ce bloc de distribution est capable de supporter un courant nominal allant jusqu’à 125 A, avec une tension de 250 à 440 V.
Les + du produit :
- Bornes de départs automatiques pour faciliter le raccordement
- Bonne tenue aux chocs électriques allant jusqu’à 6 kV
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti9 Vdis
- Référence : SCHA9XPK707
- Côtes d'encombrement : 408 x 71,5 x 40,5 mm
- Poids : 1,14 kg
- Nombre de points de connexion : 33
Caractéristiques du produit :
- Courant nominal : 125 A
- Tension assignée de service : 250 à 440 VCA
- Fréquence : 50/60 Hz
- Tension d’isolement : 500 V
- Description des pôles :
- Alimentation : 3 P+N
- Départs :
- 7 x 3 P
- 12 N
- Utilisation : verticale
Legrand
LEG404926
Peigne d'alimentation horizontal Legrand HX³ 1P universel phase et neutre longueur 13 modules
4,9 (54)
En stock
5092 produit(s) disponible(s)
2.33 € HT 2.80 € TTC
Legrand
LEG404903
Legrand Cordon de repiquage (2) - 1 phase/1 neutre -section 10 mm² - pour bornes à vis
4,3 (4)
En stock
129 produit(s) disponible(s)
5.58 € HT 6.70 € TTC
Legrand
LEG405002
Peigne d'alimentation vertical Legrand VX³ optimisée monophasée pour coffret 4 rangées entraxe 125mm
5,0 (10)
En stock
83 produit(s) disponible(s)
16.63 € HT 19.96 € TTC
Legrand
LEG405001
Peigne d'alimentation vertical Legrand VX³ optimisée monophasée pour coffret 3 rangées entraxe 125mm
5,0 (8)
En stock
106 produit(s) disponible(s)
13.21 € HT 15.85 € TTC
Legrand
LEG404927
Cordon de repiquage Legrand à connexion auto 2x10mm² 63A entre 2 rangées de disjoncteur 1P+N
4,8 (4)
En stock
55 produit(s) disponible(s)
7.47 € HT 8.96 € TTC
Dont éco participation : 0.02 €
Legrand
LEG405000
Peigne d'alimentation vertical Legrand VX³ entraxe 125 mm pour coffret 2 rangées
4,8 (4)
En stock
178 produit(s) disponible(s)
9.92 € HT 11.90 € TTC
Legrand
LEG404905
Borne de raccordement Legrand HX3 pour peigne universel section 4 à 25 mm² IP2X
5,0 (5)
En stock
186 produit(s) disponible(s)
2.95 € HT 3.54 € TTC
Legrand
LEG404928
Peigne d'alimentation Legrand HX³ 1P universel phase et neutre longeur 18 modules
4,9 (8)
En stock
530 produit(s) disponible(s)
4.03 € HT 4.84 € TTC
Legrand
LEG405207
Borne de raccordement Legrand HX³ pour disjoncteur 1P+N à connexion automatique 4 à 25 mm² IP2X
4,7 (3)
En stock
71 produit(s) disponible(s)
4.07 € HT 4.88 € TTC
Legrand
LEG405201
Peigne d'alimentation tétrapolaire Legrand HX³ tête de groupe horizontal optimisé longueur 12 module
4,3 (6)
En stock
118 produit(s) disponible(s)
11.59 € HT 13.91 € TTC
Schneider Electric
SCHR9PXH213
Peigne monobloc Schneider Resi9 1P+N 63A 13 modules avec cache-dents 5 modules
5,0 (3)
En stock
125 produit(s) disponible(s)
5.44 € HT 6.53 € TTC
Schneider Electric
SCHR9EXHS13
Répartiteur système embrochable Schneider Resi9 XE sans connecteur 13 modules
5,0 (4)
En stock
75 produit(s) disponible(s)
7.79 € HT 9.35 € TTC
Legrand
LEG404906
Borne de raccordement Legrand HX3 pour alimentation peigne traditionnel section 6 à 35 mm²
4,5 (2)
En stock
159 produit(s) disponible(s)
2.03 € HT 2.44 € TTC
Dont éco participation : 0.02 €
Legrand
LEG405009
Dispositif de raccordement Legrand XL³ peigne vertical et interrupteur différentiel 63A / parafoudre
5,0 (4)
En stock
41 produit(s) disponible(s)
4.56 € HT 5.47 € TTC
Legrand
LEG405202
Peigne d'alimentation tétrapolaire Legrand HX³ tête de groupe horizontal optimisé longueur 18 module
En stock
82 produit(s) disponible(s)
15.80 € HT 18.96 € TTC
Legrand
LEG404989
Capot d’extrémités Legrand HX3 pour peigne d’alimentation universel phase + neutre horizontal
5,0 (1)
En stock
1250 produit(s) disponible(s)
0.32 € HT 0.38 € TTC
Soit un total de 3.20 € HT Soit un total de 3.80 € TTC
Caractéristiques techniques
| Courant nominal | 125,0 A |
| Mode de pose | Rail din |
| Largeur | 40,5 mm |
| Hauteur | 408,0 mm |
| Profondeur | 71,5 mm |
| Type de connexion | Sans vis |
| Nombre de raccordements 16 mm² | 33 |
| Nombre de raccordements > 25 mm² | 4 |
| Nombre de pôles | 4,0 |
| Nombre total de raccordements | 33 |
| Protégé contre les contacts | Oui |
| Nombre d'entrées | 4,0 |
| Nombre de sorties | 33,0 |
| Adapté à un conducteur à fil fin | Oui |
| Adapté à un conducteur massif | Oui |
| Adapté à un conducteur multifilaire | Oui |
