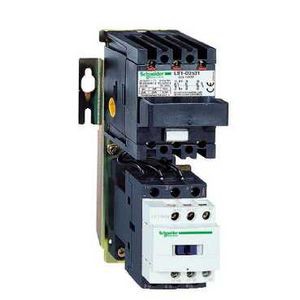

Photo(s) non contractuelle(s)
Schneider Electric Contacteur / Sectionneur Platine 24V 50 60
Prix sur consultation
Description
Caractéristiques principales :- Gamme de produits : TeSys
- Nom abrégé d'appareil : LC4
- Type de produit ou de composant : Démarreur DOL
- Puissance moteur kw : 3 kW à 220...230 V AC 50/60 Hz / 7.5 kW à 500 V AC 50/60 Hz / 5.5 kW à 380...400 V AC 50/60 Hz / 5.5 kW à 415 V AC 50/60 Hz / 5.5 kW à 440 V AC 50/60 Hz
- Catégorie d'emploi : AC-3
- [ue] tension assignée d'emploi : 24 V AC 50/60 Hz
- [ie] courant assigné d'emploi : <= 16 A
- Composition de l'appareil : Contacteur / Sectionneur à fusible
- Support de montage : Platine
- Largeur : 86 mm
- Hauteur : 173 mm
- Profondeur : 98 mm
- Masse du produit : 0.87 kg
Ancien produit : Telemecanique LC4D12AB7
Caractéristiques techniques
| Largeur | 86 mm |
| Hauteur | 173 mm |
| Profondeur | 98 mm |
| Avec transfo | Non |
| Puissance de fonctionnement nominale, ac-3, 400 v | 5,5 kW |
| Nombre de postes de commande | 2 |
| Nombre de contacts auxiliaires à fermeture | 1 |
| Supporte protocole modbus | Non |
| Avec fusible | Oui |
| Nombre de contacts auxiliaires à ouverture | 1 |
| Adapté à un arrêt d'urgence | Non |
| Courant de fonctionnement nominal ie | 12 A |
| Protocole pris en charge pour lon | Non |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Réinitialisation externe possible | Non |
| Montage possible sur barres profilées | Non |
| Tension d'alimentation de courant nominal us à ca 50 hz | 24 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 24 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 24 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 24 V |
| Indice de protection (ip) | Ip20 |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Avec déclencheur de court-circuit | Oui |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition du raccordement électrique du circuit auxiliaire / commande | Raccordement à vis |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Type de tension d'actionnement | Ac |
| Type de starter moteur | Démarreur direct |
| Puissance nominale, 460 v, 60 hz, triphasée | 5,5 kW |
| Puissance nominale, 575 v, 60 hz, triphasée | 7,5 kW |
| Courant de fonctionnement nominal, ca-3, 400 v | 12 A |
| Température ambiante, limite supérieure sans restriction | 60 °C |
| Protection contre les surcharges compensée en température | Non |
| Classe de coordination selon iec 60947-4-3 | Classe 1 |
