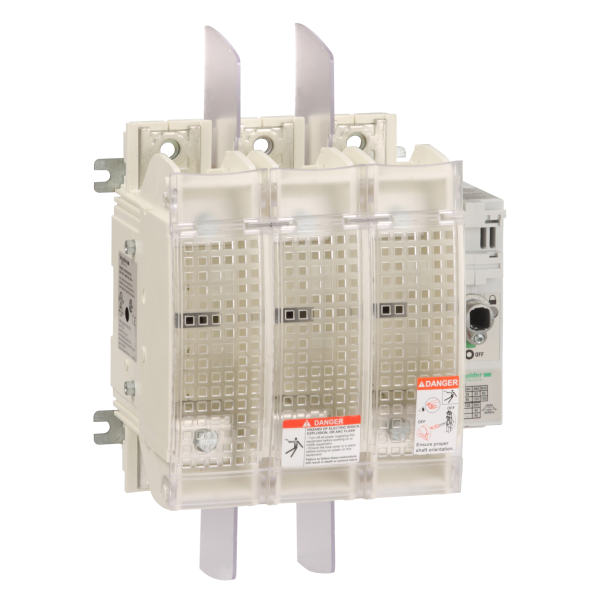

Photo(s) non contractuelle(s)
Sectionneur A Fusibles 60 0v 200a 3p
1443.56 € HT 1732.27 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 3464 points de fidélité en achetant ce produit
Description
Désignation :- Sectionneur A Fusibles 60 0v 200a 3p
- Gamme : TeSys
- Nom du produit : TeSys GS
- Nom abrégé de l'appareil : GS2MU
- Fonction produit : Switch-disconnector-fuse
- Description des pôles : 3P
- Pôles protégés : 3t
- Description des contacts : 3F
- [ith] courant thermique conventionnel : 200 Aà 40 °C
- [ie] courant assigné d'emploi : 200 A
- Type de fusible : UL
- Taille du fusible : J
- Type de réseau : AC, DC
- Fréquence du réseau : 50/60 Hz
- Type de commande rotative : Avant externe
- Support de montage : Platine
- [ui] tension assignée d'isolement : 750 V
- [uimp] tension assignée de tenue aux chocs : 8 kV
- Puissance assignée d'emploi en w : 140 kW à 500 V, 100 kW à 400 V, 185 kW à 690 V
- [icm] pouvoir assigné de fermeture en court-circuit : 2 kA à 400 V
- Pouvoir de coupure : 1600 Aà 400 V
- Résistance de court-circuit : 32 kA
- Durée de vie mécanique : 10000 cycle
- Durée de vie électrique :
- Mode de raccordement : Circuit de puissance : bornes à anneau câble 16...152 mm²
- Couple de serrage : Circuit de puissance : 8.5 N.m
Caractéristiques techniques
| Courant permanent nominal (iu) | 200 A |
| Nombre de pôles | 3 |
| Classe de protection (ip), face avant | Ip20 |
| Avec emplacement pour fusibles | Autre |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Non |
| Puissance de fonctionnement nominale, ac-23, 400 v | 100 kW |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale | Non |
| Adapté à un montage en saillie de barres collectrices | Oui |
| Tension de fonctionnement nominale max. ue en ca | 750 V |
| Avec surveillance des fusibles | Non |
| Commande motorisée en option | Non |
| Position de l'élément d'actionnement | Frontal |
| Entrée de câble | Autre |
| Intensité de court-circuit nominale conditionnelle iq | 100 kA |
| Finition de l'élément d'actionnement | Sans actionneur |
| Courant nominal de courte durée admissible icw | 100 kA |
| Équippé de connecteurs | Non |
