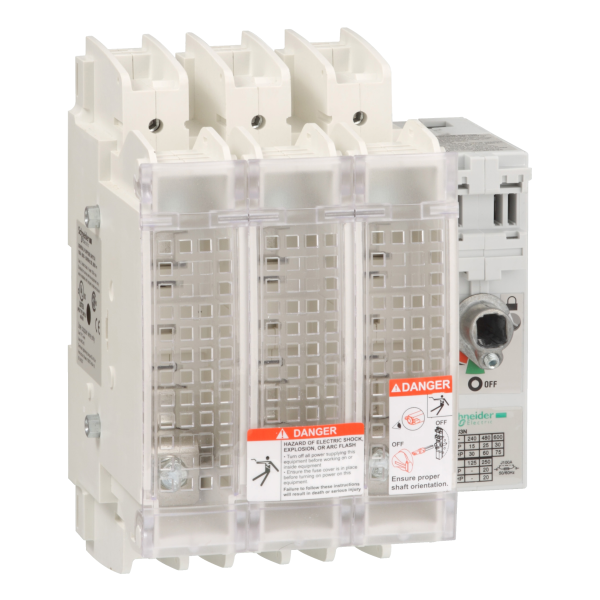

Sectionneur A Fusibles 60 0v 100a 3p
782.97 € HT 939.56 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 1879 points de fidélité en achetant ce produit
Description
Désignation :Sectionneur A Fusibles 60 0v 100a 3p
Description :
- Gamme : Tesys
- Nom du produit : Tesys gs
- Nom abrégé de l'appareil : Gs2j
- Fonction produit : Switch-disconnector-fuse
- Description des pôles : 4p
- Pôles protégés : 4t
- Description des contacts : 4 "f"
- [ith] courant thermique conventionnel : 100 aà 40 °c
- [ie] courant assigné d'emploi : 100 aà 400 v sur ac-23a
- 100 aà 400 v sur ac-23b :
- 100 aà 440 v 2 pôles en série par phase sur dc-23a :
- 100 aà 440 v 2 pôles en série par phase sur dc-23b :
- 100 aà 500 v sur ac-23a :
- 100 aà 500 v sur ac-23b :
- 100 aà 690 v pôles non juxtaposés sur ac-23a :
- 100 aà 690 v pôles non juxtaposés sur ac-23b :
- Type de fusible : Nfc
- Taille du fusible : 22 x 58 mm
- Type de réseau : Ac,dc
- Fréquence du réseau : 50/60 hz
Caractéristiques techniques
| Courant permanent nominal (iu) | 100 A |
| Nombre de pôles | 3 |
| Classe de protection (ip), face avant | Ip20 |
| Avec emplacement pour fusibles | Autre |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Non |
| Puissance de fonctionnement nominale, ac-23, 400 v | 51 kW |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale | Non |
| Adapté à un montage en saillie de barres collectrices | Oui |
| Tension de fonctionnement nominale max. ue en ca | 750 V |
| Avec surveillance des fusibles | Non |
| Commande motorisée en option | Non |
| Position de l'élément d'actionnement | Frontal |
| Entrée de câble | Autre |
| Intensité de court-circuit nominale conditionnelle iq | 100 kA |
| Finition de l'élément d'actionnement | Sans actionneur |
| Courant nominal de courte durée admissible icw | 100 kA |
| Équippé de connecteurs | Non |
