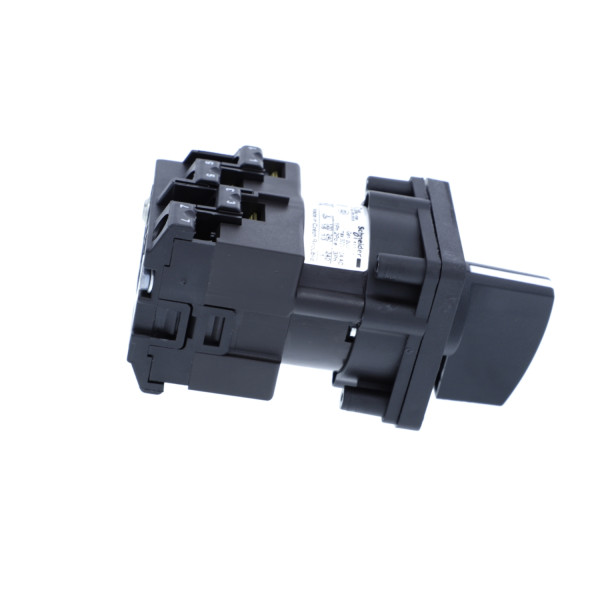

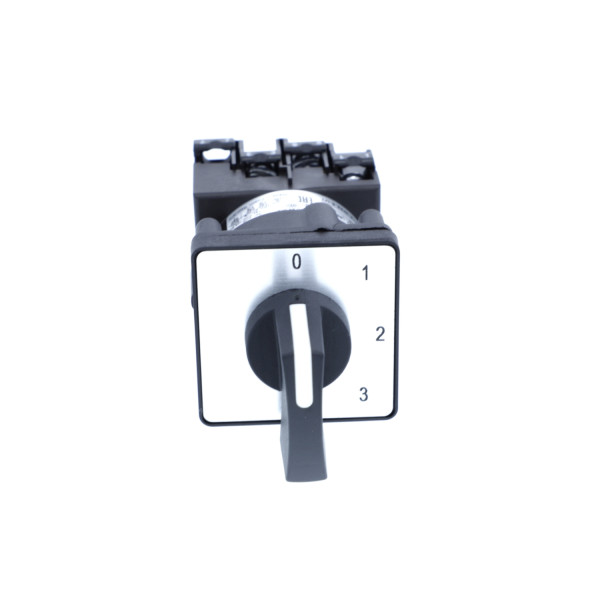

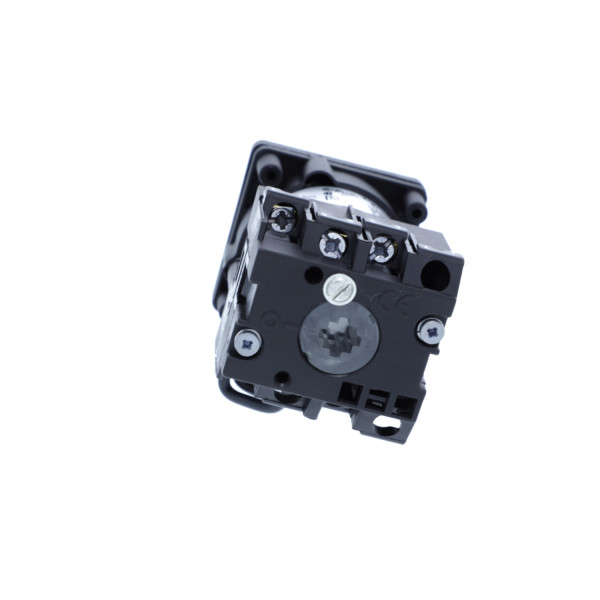

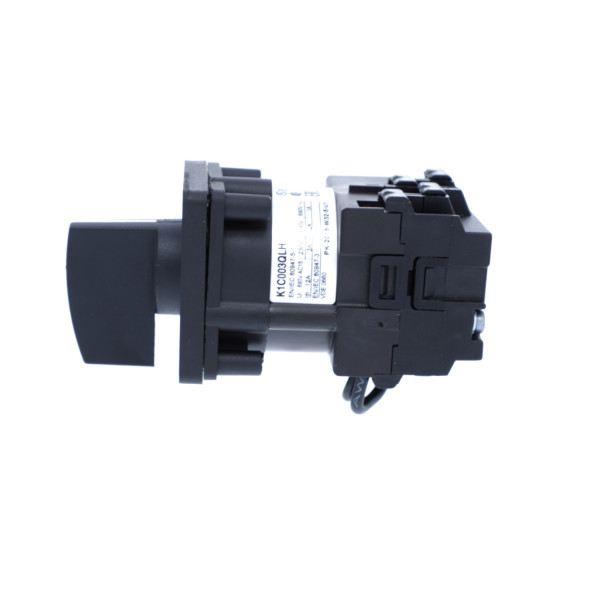

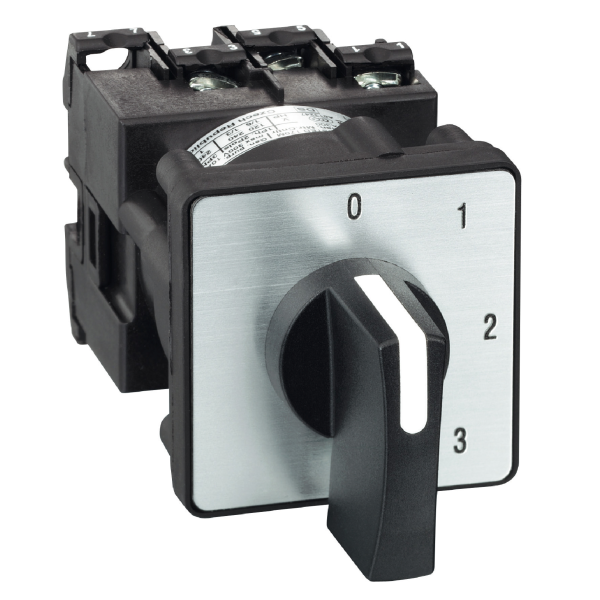

Schneider Electric Sélecteur à Gradins à Came 1 Pôle 45° 12 A Fixation Par Vis

22.06 € HT 26.47 € TTC

Marque Schneider Electric

Référence K1C003QLH

EAN 3389110978735

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Harmony K
  • Type de produit ou de composant : Commutateur à came complet
  • Nom de composant : K1
  • [ith] courant thermique conventionnel : 12 A
  • Montage du produit : Montage avant
  • Mode de fixation : Multi-fixation
  • Type de tête du contrôleur à came : Avec plastron 45 x 45 mm
  • Type d'unité de commande : Noir poignée, longueur = 35 mm
  • Cadenassage de la commande rotative : Sans
  • Présentation de l'étiquette : Avec métallisé marquage, 0 - 1 - 2 - 3 noir marquage
  • Fonction du commutateur : Interrupteur progressif
  • Rappel : Sans
  • Position 0 : Avec position Off
  • Description des pôles : 1P
  • Positions angulaires : Droite : 0° - 45° - 90° - 135°
  • Degré de protection ip : IP40 conformément à IEC 529 / IP40 conformément à NF C 20-010
Caractéristiques complémentaires :
  • Type d'enclenchements : 3
  • Angle de commutation : 45 °
  • [ui] tension assignée d'isolement : 690 V niveau de pollution 3 conformément à IEC 60947-1
  • [ithe] courant thermique d'emploi sous enveloppe : 10 A
  • Puissance assignée d'emploi en w : 10500 W AC-21/500...660 V 3 phases conformément à IEC 947-3 / 1100 W AC-3/230 V 3 phases conformément à IEC 947-3 / 1500 W AC-23A/230 V 3 phases conformément à IEC 947-3 / 1500 W AC-3/400 V monophasé conformément à IEC 947-3 / 1500 W AC-3/400 V 3 phases conformément à IEC 947-3 / 1500 W AC-3/500 V 3 phases conformément à IEC 947-3 / 1500 W AC-3/690 V 3 phases conformément à IEC 947-3 / 2200 W AC-23A/400 V 3 phases conformément à IEC 947-3 / 2200 W AC-23A/500 V 3 phases conformément à IEC 947-3 / 2200 W AC-23A/690 V 3 phases conformément à IEC 947-3 / 4800 W AC-21/230 V 3 phases conformément à IEC 947-3 / 600 W AC-3/230 V monophasé conformément à IEC 947-3 / 8300 W AC-21/400 V 3 phases conformément à IEC 947-3
  • [ie] courant assigné d'emploi en ac : 1 A à 500 V AC-15 conformément à IEC 947-5-1 / 2 A à 400 V AC-15 conformément à IEC 947-5-1 / 3 A à 230 V AC-15 conformément à IEC 947-5-1 / 1.8 A à 690 V AC-3 3 phases conformément à IEC 947-3 / 2.8 A à 500 V AC-3 3 phases conformément à IEC 947-3 / 2.8 A à 690 V AC-23A 3 phases conformément à IEC 947-3 / 3.3 A à 400 V AC-3 3 phases conformément à IEC 947-3 / 3.8 A à 500 V AC-23A 3 phases conformément à IEC 947-3 / 4.6 A à 230 V AC-3 3 phases conformément à IEC 947-3 / 4.8 A à 400 V AC-23A 3 phases conformément à IEC 947-3 / 5.6 A à 230 V AC-23A 3 phases conformément à IEC 947-3
  • Durée de vie électrique : 1000000 cycle AC-15 / 1000000 cycle AC-21 / 500000 cycle AC-23 / 500000 cycle AC-3
  • Vitesse de commande : 2.5 cyc/mn AC-21 / 2.5 cyc/mn AC-23 / 2.5 cyc/mn AC-3 / 8.333 cyc/mn AC-15
  • Courant de court-circuit : 10000 A
  • Protection contre les courts-circuits : 16 A par cartouche fusible, type gG
  • [uimp] tension assignéede tenue aux chocs : 4 kV en mode isolation / 6 kV conformément à IEC 947-1
  • Fonctionnement des contacts : À action dépendante
  • Ouverture positive : Avec
  • Raccordement électrique : Borniers à vis-étrier captives souple, 2 x 1,5 mm² / Borniers à vis-étrier captives rigide, 1 x 2,5mm²
  • Durée de vie mécanique : 1000000 cycle
  • Largeur hors tout cao : 45 mm
  • Hauteur hors tout cao : 45 mm
  • Profondeur hors tout cao : 87 mm
  • Masse du produit : 0.135 kg
Référence : SCHK1C003QLH (Schneider-Electric)

Ancien produit : Telemecanique K1C003QLH

Schneider Electric

SCHXBCD39154C12

Commutateur à cames, à gradins avec position zéro, plastron 64x64

Indisponible
Produit abandonné

Ils ont aussi acheté...

Legrand

LEG092020

Boîte de dérivation carrée 105x105x55 étanche Legrand Plexo gris - face lisse -IP55/IK07- 650°C

En stock
44 produit(s) disponible(s)

6.74 € HT 8.09 € TTC

Schneider Electric

SCHXVLA313

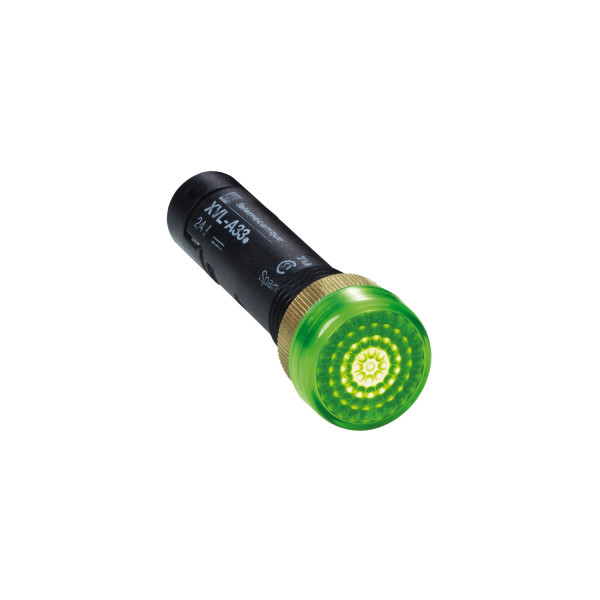

voyant rond diam 12 IP 40 vert DEL intégrée 5 V bornes
