Photo(s) non contractuelle(s)

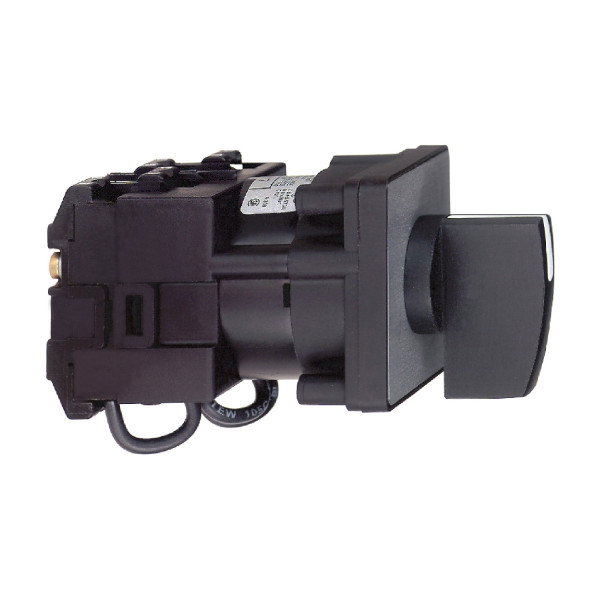

Schneider Electric Sélecteur à Gradins à Came 1 Pôle 45° 12 A Fixation Par Vis
35.65 € HT 42.78 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 85 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Harmony K
- Type de produit ou de composant : Commutateur à came complet
- Nom de composant : K1
- [ith] courant thermique conventionnel : 12 A
- Montage du produit : Montage avant
- Mode de fixation : Multi-fixation
- Type de tête du contrôleur à came : Avec plastron 45 x 45 mm
- Type d'unité de commande : Noir poignée, longueur = 35 mm
- Cadenassage de la commande rotative : Sans

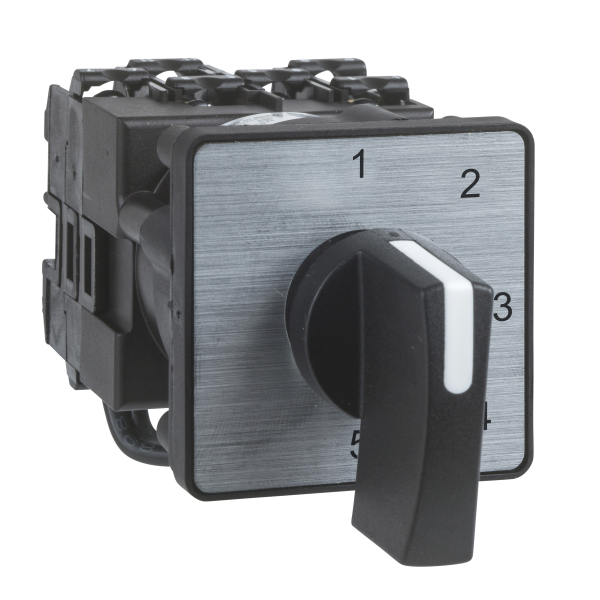

- Présentation de l'étiquette : Avec métallisé marquage, 1 - 2 - 3 - 4 - 5 noir marquage
- Fonction du commutateur : Interrupteur progressif
- Rappel : Sans
- Position 0 : Sans position Off
- Description des pôles : 1P
- Positions angulaires : Droite : 0° - 45° - 90° - 135° - 180°
- Degré de protection ip : IP40 conformément à IEC 529 / IP40 conformément à NF C 20-010
- Type d'enclenchements : 5
- Angle de commutation : 45 °
- [ui] tension assignée d'isolement : 690 V niveau de pollution 3 conformément à IEC 60947-1
- [ithe] courant thermique d'emploi sous enveloppe : 10 A
- Puissance assignée d'emploi en w : 10500 W AC-21/500...660 V 3 phases conformément à IEC 947-3 / 1100 W AC-3/230 V 3 phases conformément à IEC 947-3 / 1500 W AC-23A/230 V 3 phases conformément à IEC 947-3 / 1500 W AC-3/400 V monophasé conformément à IEC 947-3 / 1500 W AC-3/400 V 3 phases conformément à IEC 947-3 / 1500 W AC-3/500 V 3 phases conformément à IEC 947-3 / 1500 W AC-3/690 V 3 phases conformément à IEC 947-3 / 2200 W AC-23A/400 V 3 phases conformément à IEC 947-3 / 2200 W AC-23A/500 V 3 phases conformément à IEC 947-3 / 2200 W AC-23A/690 V 3 phases conformément à IEC 947-3 / 4800 W AC-21/230 V 3 phases conformément à IEC 947-3 / 600 W AC-3/230 V monophasé conformément à IEC 947-3 / 8300 W AC-21/400 V 3 phases conformément à IEC 947-3
- [ie] courant assigné d'emploi en ac : 1 A à 500 V AC-15 conformément à IEC 947-5-1 / 2 A à 400 V AC-15 conformément à IEC 947-5-1 / 3 A à 230 V AC-15 conformément à IEC 947-5-1 / 1.8 A à 690 V AC-3 3 phases conformément à IEC 947-3 / 2.8 A à 500 V AC-3 3 phases conformément à IEC 947-3 / 2.8 A à 690 V AC-23A 3 phases conformément à IEC 947-3 / 3.3 A à 400 V AC-3 3 phases conformément à IEC 947-3 / 3.8 A à 500 V AC-23A 3 phases conformément à IEC 947-3 / 4.6 A à 230 V AC-3 3 phases conformément à IEC 947-3 / 4.8 A à 400 V AC-23A 3 phases conformément à IEC 947-3 / 5.6 A à 230 V AC-23A 3 phases conformément à IEC 947-3
- Durée de vie électrique : 1000000 cycle AC-15 / 1000000 cycle AC-21 / 500000 cycle AC-23 / 500000 cycle AC-3
- Vitesse de commande : 2.5 cyc/mn AC-21 / 2.5 cyc/mn AC-23 / 2.5 cyc/mn AC-3 / 8.333 cyc/mn AC-15
- Courant de court-circuit : 10000 A
- Protection contre les courts-circuits : 16 A par cartouche fusible, type gG
- [uimp] tension assignéede tenue aux chocs : 4 kV en mode isolation / 6 kV conformément à IEC 947-1
- Fonctionnement des contacts : À action dépendante
- Ouverture positive : Avec
- Raccordement électrique : Borniers à vis-étrier captives souple, 2 x 1,5 mm² / Borniers à vis-étrier captives rigide, 1 x 2,5mm²
- Durée de vie mécanique : 1000000 cycle
- Largeur hors tout cao : 45 mm
- Hauteur hors tout cao : 45 mm
- Profondeur hors tout cao : 97 mm
- Masse du produit : 0.16 kg
Ancien produit : Telemecanique K1E005NLH
Schneider Electric
SCHXBCD39105C12
Commutateur à cames, à gradins sans position zéro, plastron 64x64
Indisponible
Produit abandonné
Legrand
LEG069731
Prise de courant 2p+T avec éclips de protection Legrand Plexo complet saillie gris - 16 A
4,9 (22)
En stock
1223 produit(s) disponible(s)
5.75 € HT 6.90 € TTC
CBP01394777
Câble électrique souple HO7RN-F 5G1,5mm² noir
5,0 (4)
En stock
1150 mètre(s) disponible(s)
1.77 € HT 2.12 € TTC
Soit un total de 17.70 € HT Soit un total de 21.20 € TTC
Prix au mètre + Forfait Coupe
Michaud
MICQ218
Coffret de communication Delta Initial - Grade 1 - 8 RJ45+TV Coax
5,0 (4)
Non géré en stock
A commander
130.16 € HT 156.19 € TTC
CBP01394726
Câble électrique souple HO7RN-F 2X4mm² noir
5,0 (2)
En stock
269 mètre(s) disponible(s)
2.24 € HT 2.69 € TTC
Soit un total de 22.40 € HT Soit un total de 26.90 € TTC
Prix au mètre + Forfait Coupe
Schneider Electric
SCHR9H13401
Coffret en Saillie Blanc Resi9 Schneider Electric – 1 Rangée de 13 Modules
5,0 (4)
En stock
23 produit(s) disponible(s)
16.50 € HT 19.80 € TTC
Schneider Electric
SCHR9H18402
Coffret en Saillie Blanc RAL9003 2 Rangées de 18 Modules Resi9 Schneider
5,0 (1)
En stock
14 produit(s) disponible(s)
47.17 € HT 56.60 € TTC
Caractéristiques techniques
| Modèle | Commutateur multi-positions |
| Puissance de fonctionnement nominale, ac-3, 400 v | 1,5 kW |
| Courant permanent nominal (iu) | 12 A |
| Nombre de pôles | 1 |
| Courant de fonctionnement nominal ca-3, 400 v | 3,3 A |
| Avec position 0 | Non |
| Avec retour automatique à la position 0 | Non |
| Classe de protection (ip), face avant | Ip40 |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Poignée tournante longue |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale | Oui |
| Adapté à un montage en distributeur | Non |
| Adapté à un montage intermédiaire | Oui |
| Appareil complet dans un boîtier | Oui |
| Nombre de contacts auxiliaires à fermeture | 0 |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Nombre de contacts auxiliaires à deux directions | 0 |
