Photo(s) non contractuelle(s)

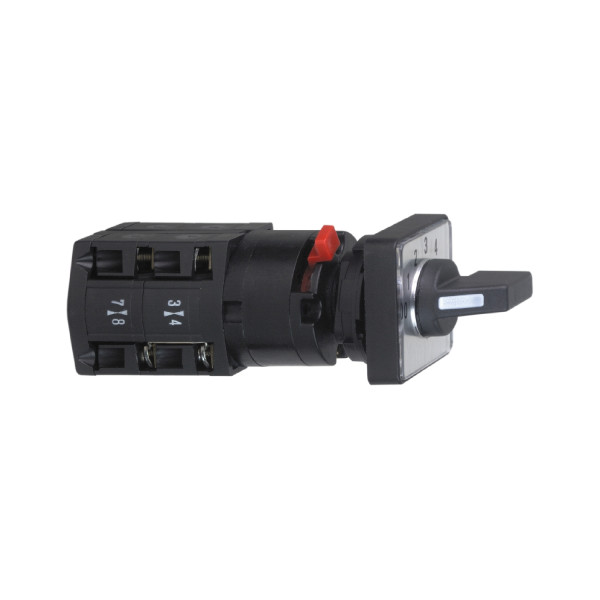

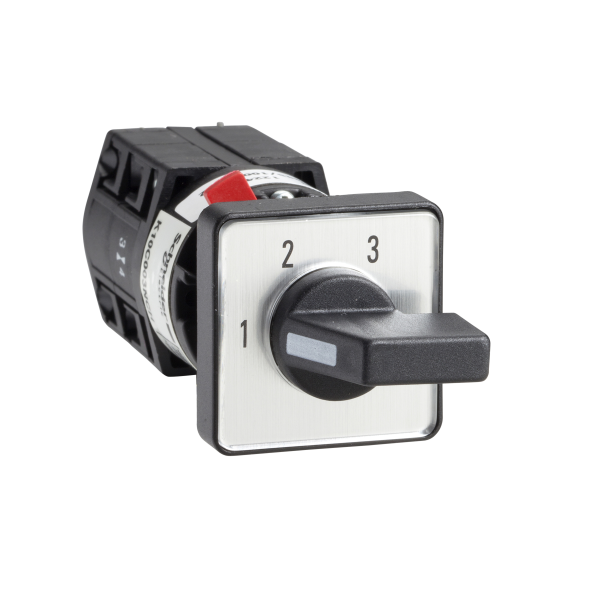

Schneider Electric Sélecteur à Gradins à Came 1 Pôle 60° 10 A Fixation Diam16 ou 22 Mm
38.46 € HT 46.15 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 92 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Harmony K
- Type de produit ou de composant : Commutateur à came complet
- Nom de composant : K10
- [ith] courant thermique conventionnel : 10 A
- Montage du produit : Montage avant
- Mode de fixation : Trou Ø 16 ou 22 mm
- Type de tête du contrôleur à came : Avec plastron 30 x 30 mm
- Type d'unité de commande : Noir poignée
- Cadenassage de la commande rotative : Sans
- Présentation de l'étiquette : Avec métallisé marquage, 1 - 2 - 3 noir marquage
- Fonction du commutateur : Interrupteur progressif
- Rappel : Sans
- Position 0 : Sans position Off
- Description des pôles : 1P
- Positions angulaires : Droite : 270° - 330° - 30°
- Degré de protection ip : IP20 (bloc de contacts) / IP65 (tête de commande) conformément à IEC 60529
- Type d'enclenchements : 3
- Angle de commutation : 60 °
- [ui] tension assignée d'isolement : 440 V niveau de pollution 3 conformément à IEC 60947-1
- Puissance assignée d'emploi en w : 370 W AC-23A/110/120 V monophasé / 750 W AC-23A/220/240 V monophasé
- Puissance nominale en hp : 0.33 hp AC à 110/120 V monophasé / 0.75 hp AC à 220/240 V monophasé
- [ie] courant assigné d'emploi en ac : 10 A à 400 V AC-1 / 10 A à 400 V AC-21A / 3 A à 240 V AC-15 / 6 A AC-15
- [ie] courant assigné d'emploi en dc : 10 A à 24 V résistif charge / 0.3 A à 220 V résistif charge / 0.7 A à 110 V résistif charge
- Durée de vie électrique : 100000000 cycle
- Protection contre les courts-circuits : 10 A par cartouche fusible, type gG
- [uimp] tension assignéede tenue aux chocs : 4 kV conformément à IEC 60947-1
- Fonctionnement des contacts : À action dépendante
- Raccordement électrique : Borniers à vis-étrier captives, 2 x 1,5 mm²
- Durée de vie mécanique : 1000000 cycle
- Largeur hors tout cao : 30 mm
- Hauteur hors tout cao : 30 mm
- Profondeur hors tout cao : 88 mm
- Masse du produit : 0.045 kg
Ancien produit : Telemecanique K10C003NCH
Caractéristiques techniques
| Modèle | Commutateur multi-positions |
| Courant permanent nominal (iu) | 10 A |
| Nombre de pôles | 1 |
| Avec position 0 | Non |
| Avec retour automatique à la position 0 | Non |
| Classe de protection (ip), face avant | Ip65/ip67 |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Poignée tournante courte |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale | Oui |
| Adapté à un montage en distributeur | Non |
| Adapté à un montage intermédiaire | Non |
| Appareil complet dans un boîtier | Oui |
| Nombre de contacts auxiliaires à fermeture | 0 |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Nombre de contacts auxiliaires à deux directions | 0 |
| Degré de protection (nema), façade | Autre |
| Courant de fonctionnement nominal ca-3, 400 v | 2 A |
| Matériau du boîtier/corps | Autre |
