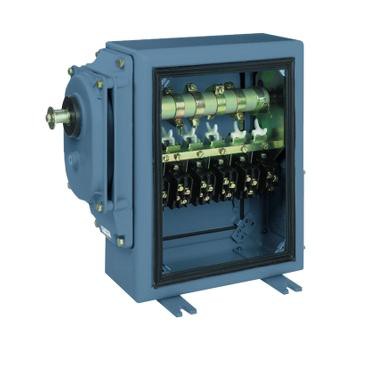

SELECTEUR 14 CONTACTS-6T

Photo(s) non contractuelle(s)

SELECTEUR 14 CONTACTS-6T

Marque Schneider Electric

Référence XR2AB14K6

EAN 3389110921854

Commande min. 1

Prix sur consultation

Description

Caractéristiques principales :

Gamme de produits : XR et XF
Fonction produit : Commutateur de fin de course à vis haute résistance à un étage
Nom abrégé de l'appareil : XR2
Application spécifique du produit : Contrôle du niveau de liquide dans les systèmes de pompageContrôle de pos. de pièces mobiles de levage/équipement de manutention
Matière : Tôle d'acier (boîtier)
Type d'unité de commande : Arbre d'entraînement, embouts avec clé pour pignon et rondelle
Vitesse de rotation maximale : 150 Tr/mn de arbre d'entraînement d'entrée
Nombre théorique de tours : 6 de arbre d'entraînement d'entrée
Nombre de pôles : 1

Caractéristiques complémentaires :

Durée de vie mécanique : 10000000 cycle
Nombre de tours :
Pas de la vis du tambour : 4 mm
Rayon aiguille commande : 40 mm
Longueur de la course hélicoïdale développée : 4 mm
Angle de fixation différentielle : 30 ° actionneurs de contact mesurés au doigt
Précision de répétition : 0,02 % sur le point de déclenchement
Nombre réel de tours : 6 (arbre d'entraînement d'entrée)
Description des contacts : 14 F/O
Fonctionnement des contacts : À action brusque
[ie] courant assigné d'emploi : A300, AC-15 (Ue = 240 V, Ie = 0,125) conformément à EN/IEC 60947-5-1Q300, DC-13 (Ue = 250 V, Ie = 0.27 A) conformément à EN/IEC 60947-5-1
[ithe] courant thermique d'emploi sous enveloppe : 10 A
[ui] tension assignée d'isolement : 500 V se conformer à EN/IEC 60947-1600 V se conformer à CSA C22.2 No 14
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN/IEC 60947-1
Résistance entre bornes :
Protection contre les courts-circuits : 10 A cartouche fusible type gG
Mode de raccordement : Borniers à vis-étrier, capacité de raccordement: 2 x 1,5 mm² avec ou sans emboutBorniers à vis-étrier, capacité de raccordement: 2 x 2,5 mm² sans embout
Durée de vie électrique : 10000000 cycle AC-15 50/60 Hz inductiveà 12 V, 70 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle AC-15 50/60 Hz inductiveà 127 V, 270 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle AC-15 50/60 Hz inductiveà 220 V, 290 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle AC-15 50/60 Hz inductiveà 24 V, 120 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle AC-15 50/60 Hz inductiveà 380 V, 300 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle AC-15 50/60 Hz inductiveà 48 V, 180 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle AC-15 50/60 Hz inductiveà 500 V, 300 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle AC-15 50/60 Hz résistiveà 12 V, 45 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle AC-15 50/60 Hz résistiveà 127 V, 180 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle AC-15 50/60 Hz résistiveà 220 V, 200 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle AC-15 50/60 Hz résistiveà 24 V, 75 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle AC-15 50/60 Hz résistiveà 380 V, 200 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle AC-15 50/60 Hz résistiveà 48 V, 120 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle AC-15 50/60 Hz résistiveà 500 V, 200 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle DC-13 inductiveà 110 V, 80 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle DC-13 inductiveà 12 V, 100 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle DC-13 inductiveà 220 V, 60 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle DC-13 inductiveà 24 V, 90 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle DC-13 inductiveà 440 V, 33 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle DC-13 inductiveà 48 V, 85 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle DC-13 résistiveà 110 V, 30 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle DC-13 résistiveà 12 V, 45 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle DC-13 résistiveà 220 V, 20 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle DC-13 résistiveà 24 V, 40 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle DC-13 résistiveà 440 V, 7,5 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle DC-13 résistiveà 48 V, 35 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle AC-15 50/60 Hz inductiveà 12 V, 100 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle AC-15 50/60 Hz inductiveà 127 V, 1050 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle AC-15 50/60 Hz inductiveà 220 V, 1150 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle AC-15 50/60 Hz inductiveà 24 V, 220 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle AC-15 50/60 Hz inductiveà 380 V, 1150 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle AC-15 50/60 Hz inductiveà 48 V, 480 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle AC-15 50/60 Hz inductiveà 500 V, 1200 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle AC-15 50/60 Hz résistiveà 12 V, 100 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle AC-15 50/60 Hz résistiveà 127 V, 700 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle AC-15 50/60 Hz résistiveà 220 V, 750 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle AC-15 50/60 Hz résistiveà 24 V, 200 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle AC-15 50/60 Hz résistiveà 380 V, 800 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle AC-15 50/60 Hz résistiveà 48 V, 400 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle AC-15 50/60 Hz résistiveà 500 V, 800 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle DC-13 inductiveà 110 V, 110 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle DC-13 inductiveà 12 V, 100 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle DC-13 inductiveà 220 V, 95 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle DC-13 inductiveà 24 V, 140 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle DC-13 inductiveà 440 V, 65 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle DC-13 inductiveà 48 V, 130 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle DC-13 résistiveà 110 V, 95 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle DC-13 résistiveà 12 V, 100 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle DC-13 résistiveà 220 V, 80 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle DC-13 résistiveà 24 V, 120 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle DC-13 résistiveà 440 V, 45 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle DC-13 résistiveà 48 V, 110 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-1
Entrée de câble : Plaque de fouloir amovible
Poids : 18 kg

Les avis clients

Caractéristiques techniques

Courant de fonctionnement nominal ca-15, 230 v 3 A
Courant de fonctionnement nominal ie cc-13, 230 v 0,27 A
Matériau du boîtier/corps Autre
Adapté aux fonctions de sécurité Non
Revêtement du boîtier Autre
Avec affichage du statut Non
Finition de l'élément de commutation Interrupteur à rupture rapide
Finition de l'interface pour communication orientée sur la sécurité Sans
Finition du raccordement électrique Autre
Catégorie de protection contre les explosions pour le gaz Sans
Catégorie de protection contre les explosions pour la poussière Sans
Orientation des poussoirs Horizontal
Indice de protection (ip) Ip54
Manœuvre positive d'ouverture Non
Finition de l'élément d'actionnement Poussoir à galet
Type d'interface Sans
Température ambiante en fonctionnement 70 °C
Température ambiante en fonctionnement -25 °C
Nombre de contacts en tant qu'inverseurs 14
Nombre de poussoirs 0
Nombre de contacts auxiliaires orientés sur la sécurité 0
Nombre de contacts en tant que contacts à ouverture 0
Nombre de contacts en tant que contacts à fermeture 0
