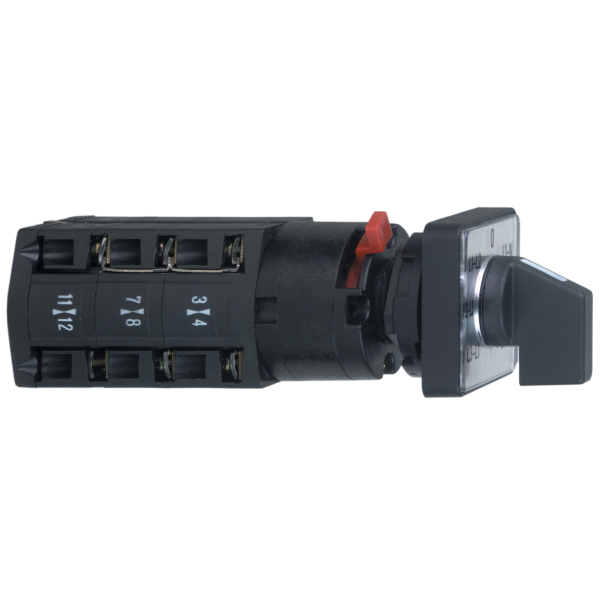

Schneider Electric Sélecteur de Voltmètre à Came 3L 45° 10 A Fixation Diam16 ou 22 Mm

Description

• Gamme de produits : Harmony K
• Type de produit ou de composant : Commutateur à came complet
• Nom de composant : K10
• [ith] courant thermique conventionnel : 10 A
• Montage du produit : Montage avant
• Mode de fixation : Trou Ø 16 ou 22 mm
• Type de tête du contrôleur à came : Avec plastron 30 x 30 mm
• Type d'unité de commande : Noir poignée
• Cadenassage de la commande rotative : Sans
• Présentation de l'étiquette : Avec métallisé marquage, 0 - L1L2 - L2L3 - L3L1 noir marquage
• Fonction du commutateur : Commutateur de voltmètre
• Rappel : Sans
• Type de mesure : Entre3 phases
• Position 0 : Avec position Off
• Positions angulaires : Droite : 270° - 315° - 0° - 45°
• Degré de protection ip : IP20 (bloc de contacts) / IP65 (tête de commande) conformément à IEC 60529

• Angle de commutation : 45 °
• [ui] tension assignée d'isolement : 440 V niveau de pollution 3 conformément à IEC 60947-1
• Puissance assignée d'emploi en w : 1800 W AC-23A/220/240 V 3 phases / 370 W AC-23A/110/120 V monophasé / 750 W AC-23A/220/240 V monophasé
• Puissance nominale en hp : 1 hp AC à 220/240 V 3 phases / 0.33 hp AC à 110/120 V monophasé / 0.75 hp AC à 110/120 V 3 phases / 0.75 hp AC à 220/240 V monophasé
• [ie] courant assigné d'emploi en ac : 10 A à 400 V AC-1 / 10 A à 400 V AC-21A / 3 A à 240 V AC-15 / 6 A AC-15
• [ie] courant assigné d'emploi en dc : 10 A à 24 V résistif charge / 0.3 A à 220 V résistif charge / 0.7 A à 110 V résistif charge
• Durée de vie électrique : 100000000 cycle
• Protection contre les courts-circuits : 10 A par cartouche fusible, type gG
• [uimp] tension assignéede tenue aux chocs : 4 kV conformément à IEC 60947-1
• Fonctionnement des contacts : À action dépendante
• Raccordement électrique : Borniers à vis-étrier captives, 2 x 1,5 mm²
• Durée de vie mécanique : 1000000 cycle
• Largeur hors tout cao : 30 mm
• Hauteur hors tout cao : 30 mm
• Profondeur hors tout cao : 88 mm
• Masse du produit : 0.045 kg
