Photo(s) non contractuelle(s)

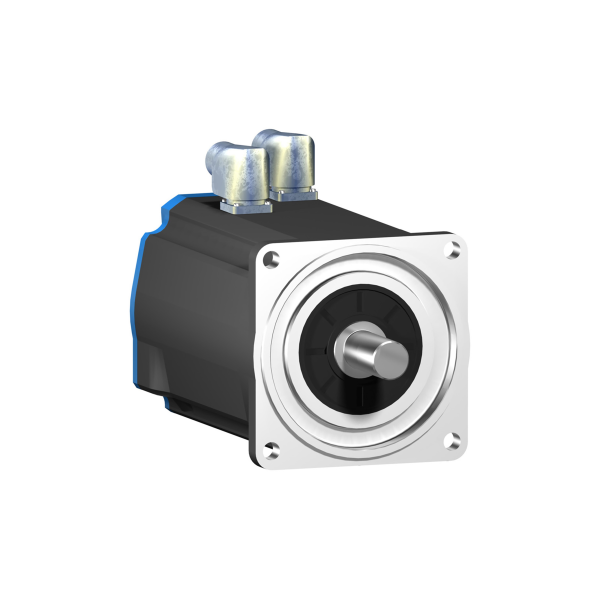

Schneider Electric Moteur Bsh Iec 140Mm 27,8 Nm Clavette Ip65 Sincos Mono T.Ss Frein C.Angle M40
4066.63 € HT 4879.96 € TTC
Dont éco participation : 0.28 €
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 9759 points de fidélité en achetant ce produit
Schneider Electric
SCHVW3A7601R30
RESIST. FREINAGE IP65 10OHM 400W 3M
Non géré en stock
A commander
330.06 € HT 396.07 € TTC
Schneider Electric
SCHVW3A7602R07
RESIST. FREINAGE IP65 27OHM 100W 0,75M
Non géré en stock
A commander
287.29 € HT 344.75 € TTC
Schneider Electric
SCHVW3A7602R20
RESIST. FREINAGE IP65 27OHM 100W 2M
Non géré en stock
A commander
290.99 € HT 349.19 € TTC
Schneider Electric
SCHVW3A7603R07
RESIST. FREINAGE IP65 27OHM 200W 0,75M
Non géré en stock
A commander
225.95 € HT 271.14 € TTC
Schneider Electric
SCHVW3A7603R30
RESIST. FREINAGE IP65 27OHM 200W 3M
Non géré en stock
A commander
246.43 € HT 295.72 € TTC
Schneider Electric
SCHVW3A7604R07
RESIST. FREINAGE IP65 27OHM 400W 0,75M
Non géré en stock
A commander
295.61 € HT 354.73 € TTC
Schneider Electric
SCHVW3A7604R20
RESIST. FREINAGE IP65 27OHM 400W 2M
Non géré en stock
A commander
267.93 € HT 321.52 € TTC
Schneider Electric
SCHVW3A7608R07
RESISTANCE DE FREINAGEIP65 100O 100W 0,75M CABLE
Non géré en stock
A commander
170.57 € HT 204.68 € TTC
Schneider Electric
SCHVW3A7608R30
Resistance de freinage ip
Non géré en stock
A commander
230.54 € HT 276.65 € TTC
Schneider Electric
SCHVW3M3302
LXM I/O MODULE 1
Non géré en stock
A commander
256.26 € HT 307.51 € TTC
Schneider Electric
SCHVW3M3401
MODULE POUR CODEUR RESOLV EUR
Non géré en stock
A commander
178.09 € HT 213.71 € TTC
Schneider Electric
SCHVW3M3402
MODULE POUR CODEUR DIGITA L
Non géré en stock
A commander
159.49 € HT 191.39 € TTC
Schneider Electric
SCHVW3M3403
MODULE POUR CODEUR ANALOG IQUE
Non géré en stock
A commander
154.21 € HT 185.05 € TTC
Schneider Electric
SCHVW3M3501
MODULE DE SECURITE ESM
Non géré en stock
A commander
416.75 € HT 500.10 € TTC
Schneider Electric
SCHVW3M4701
CORDON CODEUR MAITRE, 1M, SUB-D 15HD MALE
Non géré en stock
A commander
74.68 € HT 89.62 € TTC
Schneider Electric
SCHVW3M8223R30
CABLE PTO PTI, 1XRJ45, 3M
Non géré en stock
A commander
40.59 € HT 48.71 € TTC
Schneider Electric
SCHVW3M8502R03
CABLE PTO PTI, 2XRJ45, 0.3M
Non géré en stock
A commander
37.45 € HT 44.94 € TTC
Schneider Electric
SCHVW3M8801R30
CABLE POUR MODULE DE SECU RITE, 3M
Non géré en stock
A commander
67.74 € HT 81.29 € TTC
Schneider Electric
SCHVW3M8802R15
CABLE POUR MODULE DE SECU RITE, 2 CONNECT
Non géré en stock
A commander
53.54 € HT 64.25 € TTC
Schneider Electric
SCHVW3M8802R30
CABLE POUR MODULE DE SECU RITE, 2 CONNECT
Non géré en stock
A commander
89.11 € HT 106.93 € TTC
Description
Caractéristiques principales :- Type de produit ou de composant : Moteur autopiloté
- Nom abrégé d'appareil : BSH
- Maximum mechanical speed : 4800 Tr/mn
- Couple continu à l'arrêt : 27.8 N.m pour LXM32.D72N4 24 A à 400 V triphasé / 27.8 N.m pour LXM32.D72N4 24 A à 480 V triphasé
- Couple crête à l'arrêt : 90.2 N.m pour LXM32.D72N4 24 A à 400 V triphasé / 90.2 N.m pour LXM32.D72N4 24 A à 480 V triphasé
- Puissance de sortie nominale : 4100 W pour LXM32.D72N4 24 A à 400 V triphasé / 4100 W pour LXM32.D72N4 24 A à 480 V triphasé
- Couple nominal : 12.9 N.m pour LXM32.D72N4 24 A à 400 V triphasé / 12.9 N.m pour LXM32.D72N4 24 A à 480 V triphasé
- Vitesse nominale : 3000 tr/mn pour LXM32.D72N4 24 A à 400 V triphasé / 3000 tr/mn pour LXM32.D72N4 24 A à 480 V triphasé
- Compatibilité produit : LXM32.D72N4 à 400 V triphasé / LXM32.D72N4 à 480 V triphasé
- Extrémité d'arbre : À l''aide des touches
- Degré de protection ip : IP65 (standard) / IP67 (avec kit IP67)
- Résolution du retour vitesse : 131 072 points/tour
- Frein de parking : Sans
- Support de montage : Norme internationale
- Raccordement électrique : Connecteurs orientables à angle droit
- Compatibilité de gamme : Lexium 32
- [us] tension d'alimentation : 480 V
- Nombre de phases réseau : Triphasé
- Courant continu à l'arrêt : 22.3 A
- Alimentation continue : 3.3 W
- Courant maximal irms : 72 A pour LXM32.D72N4
- Courant permanent maximum : 81.3 A
- Fréquence de commutation : 8 kHz
- Second arbre : Sans avec deuxième extrémité d'arbre
- Diamètre de l'axe : 24 mm
- Longueur de l'axe : 50 mm
- Key width : 40 mm
- Type de rétroaction : Single turn SinCos Hiperface
- Taille bride moteur : 140 mm
- Nombre de taille moteur : 3
- Constante de couple : 1.58 N.m/A à 120 °C
- Constante de fem arrière : 105 V/krpm à 120 °C
- Nombre de pôles de moteur : 10
- Inertie du rotor : 12.68 kg.cm²
- Résistance du stator : 0.4 Ohm à 20 °C
- Inductance du stator : 5.1 mH à 20 °C
- Constante de temps électrique du stator : 12.75 ms à 20 °C
- Force radiale maximale fr : 1780 N à 3000 Tr/mn / 2030 N à 2000 Tr/mn / 2560 N à 1000 Tr/mn
- Force axiale maximale fa : 0,2 x Fr
- Type de refroidissement : Convection naturelle
- Longueur : 327.5 mm
- Diamètre de collier de centrage : 130 mm
- Profondeur de collier de centrage : 3.5 mm
- Nombre de trous de fixation : 4
- Diamêtre des trous de fixation : 165 mm
- Masse du produit : 21.2 kg
Caractéristiques techniques
| Modèle | Moteur synchrone triphasé |
| Type de tension | Ac |
| Tension assignée (ue) | 480,0 V |
| Nombre de phases | 3,0 |
| Classe d’efficience énergétique | Autre |
| Type de construction | Autre |
| Nombre de pôles | 10,0 |
| Vitesse de rotation assignée à fréquence assignée | 3000,0 1/min |
| Puissance nominale à fréquence assignée | 4,1 kW |
| Indice de protection (ip) | Ip65 |
| Cycle de sollicitation | Autre |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Clé |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Autre |
| Classe d’isolation selon iec | Autre |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 12,9 kN |
| Calibre/courant nominal assigné (in) | 0 A |
| Fréquence assignée | 60,0 Hz |
| Température d'utilisation | 20,0 °C |
| Taille de cadre conformément à iec | 0 mm |
| Efficacité à pleine charge | 0 % |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
| Tension de chauffage anti-condensation | 0 V |
| Puissance de sortie de chauffage anti-condensation | 0 W |
| Matériau du boîtier/corps | Autre |
