Photo(s) non contractuelle(s)

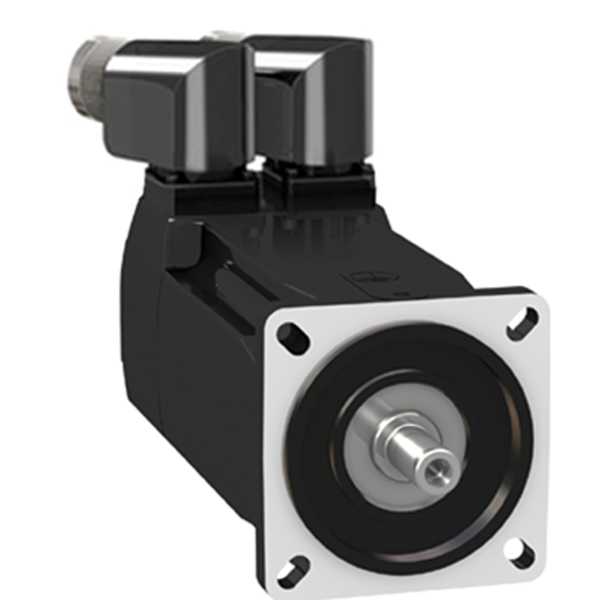

Schneider Electric Moteur 70Mm Iec 1,4Nm Ip54 400W Lisse Enc. Sincos Monot.16 Conn.Ang.
1114.71 € HT 1337.65 € TTC
Dont éco participation : 0.06 €
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 2675 points de fidélité en achetant ce produit
Schneider Electric
SCHVW3A7601R30
RESIST. FREINAGE IP65 10OHM 400W 3M
Non géré en stock
A commander
348.35 € HT 418.02 € TTC
Schneider Electric
SCHVW3A7602R07
RESIST. FREINAGE IP65 27OHM 100W 0,75M
Non géré en stock
A commander
243.71 € HT 292.45 € TTC
Schneider Electric
SCHVW3A7602R20
RESIST. FREINAGE IP65 27OHM 100W 2M
Non géré en stock
A commander
241.71 € HT 290.05 € TTC
Schneider Electric
SCHVW3A7603R07
RESIST. FREINAGE IP65 27OHM 200W 0,75M
Non géré en stock
A commander
238.46 € HT 286.15 € TTC
Schneider Electric
SCHVW3A7608R07
RESISTANCE DE FREINAGEIP65 100O 100W 0,75M CABLE
Non géré en stock
A commander
180.02 € HT 216.02 € TTC
Schneider Electric
SCHVW3A7608R30
Resistance de freinage ip
Non géré en stock
A commander
243.31 € HT 291.97 € TTC
Schneider Electric
SCHVW3M3302
LXM I/O MODULE 1
Non géré en stock
A commander
344.24 € HT 413.09 € TTC
Schneider Electric
SCHVW3M3401
MODULE POUR CODEUR RESOLV EUR
Non géré en stock
A commander
239.22 € HT 287.06 € TTC
Schneider Electric
SCHVW3M3402
MODULE POUR CODEUR DIGITA L
Non géré en stock
A commander
214.25 € HT 257.10 € TTC
Schneider Electric
SCHVW3M3403
MODULE POUR CODEUR ANALOG IQUE
Non géré en stock
A commander
207.14 € HT 248.57 € TTC
Schneider Electric
SCHVW3M3501
MODULE DE SECURITE ESM
Non géré en stock
A commander
559.82 € HT 671.78 € TTC
Schneider Electric
SCHVW3M4701
CORDON CODEUR MAITRE, 1M, SUB-D 15HD MALE
Non géré en stock
A commander
100.32 € HT 120.38 € TTC
Schneider Electric
SCHVW3M5101R100
CABLE MOTEUR BSH 1,5*2 10M
Non géré en stock
A commander
290.09 € HT 348.11 € TTC
Schneider Electric
SCHVW3M5101R15
CABLE MOTEUR 1,5MM*2, 1.5M
Non géré en stock
A commander
168.75 € HT 202.50 € TTC
Schneider Electric
SCHVW3M5101R150
CABLE MOTEUR BSH 1,5*2 15M
Non géré en stock
A commander
318.29 € HT 381.95 € TTC
Schneider Electric
SCHVW3M5101R200
CABLE MOTEUR BSH 1,5*2 20M
Non géré en stock
A commander
402.84 € HT 483.41 € TTC
Schneider Electric
SCHVW3M5101R250
BDH BSH CABLE PUISSANCE 1 CONNECTEUR COTE MOTEUR 1,5 MM*2 X 25M
Non géré en stock
A commander
469.94 € HT 563.93 € TTC
Schneider Electric
SCHVW3M5101R30
CABLE MOTEUR BSH 1,5*2 3M
Non géré en stock
A commander
209.40 € HT 251.28 € TTC
Schneider Electric
SCHVW3M8223R30
CABLE PTO PTI, 1XRJ45, 3M
Non géré en stock
A commander
54.53 € HT 65.44 € TTC
Schneider Electric
SCHVW3M8502R03
CABLE PTO PTI, 2XRJ45, 0.3M
Non géré en stock
A commander
46.59 € HT 55.91 € TTC
Description
Caractéristiques principales :- Type de produit ou de composant : Moteur autopiloté
- Nom abrégé d'appareil : BMH
- Maximum mechanical speed : 8000 Tr/mn
- Couple continu à l'arrêt : 1.4 N.m pour LXM32.D18M2 6 A à 115 V monophasé / 1.4 N.m pour LXM32.U90M2 3 A à 230 V monophasé
- Couple crête à l'arrêt : 4.2 N.m pour LXM32.D18M2 6 A à 115 V monophasé / 4 N.m pour LXM32.U90M2 3 A à 230 V monophasé
- Puissance de sortie nominale : 450 W pour LXM32.U90M2 3 A à 230 V monophasé / 350 W pour LXM32.D18M2 6 A à 115 V monophasé
- Couple nominal : 1.35 N.m pour LXM32.D18M2 6 A à 115 V monophasé / 1.1 N.m pour LXM32.U90M2 3 A à 230 V monophasé
- Vitesse nominale : 2500 tr/mn pour LXM32.D18M2 6 A à 115 V monophasé / 4000 tr/mn pour LXM32.U90M2 3 A à 230 V monophasé
- Compatibilité produit : LXM32.U90M2 à 230 V monophasé / LXM32.D18M2 à 115 V monophasé
- Extrémité d'arbre : Inexploité
- Degré de protection ip : IP54 (standard)
- Résolution du retour vitesse : 32768 points/tour
- Frein de parking : Sans
- Support de montage : Bride conforme à la norme internationale
- Raccordement électrique : Connecteurs orientables à angle droit
- Compatibilité de gamme : Lexium 32
- [us] tension d'alimentation : 240 V
- Nombre de phases réseau : Triphasé
- Courant continu à l'arrêt : 2.85 A
- Alimentation continue : 1.05 W
- Courant maximal irms : 9.6 A pour LXM32.D18M2 / 9.6 A pour LXM32.U90M2
- Courant permanent maximum : 9.56 A
- Second arbre : Sans avec deuxième extrémité d'arbre
- Diamètre de l'axe : 11 mm
- Longueur de l'axe : 23 mm
- Type de rétroaction : Single turn SinCos Hiperface
- Taille bride moteur : 70 mm
- Nombre de taille moteur : 1
- Constante de couple : 0.49 N.m/A à 120 °C
- Constante de fem arrière : 31.17 V/krpm à 120 °C
- Nombre de pôles de moteur : 10
- Inertie du rotor : 0.59 kg.cm²
- Résistance du stator : 3.2 Ohm à 20 °C
- Inductance du stator : 9.1 mH à 20 °C
- Constante de temps électrique du stator : 2.8 ms à 20 °C
- Force radiale maximale fr : 360 N à 6000 Tr/mn / 380 N à 5000 Tr/mn / 410 N à 4000 Tr/mn / 460 N à 3000 Tr/mn / 520 N à 2000 Tr/mn / 660 N à 1000 Tr/mn
- Force axiale maximale fa : 0,2 x Fr
- Type de refroidissement : Convection naturelle
- Longueur : 122 mm
- Diamètre de collier de centrage : 60 mm
- Profondeur de collier de centrage : 2.5 mm
- Nombre de trous de fixation : 4
- Diamêtre des trous de fixation : 82 mm
- Masse du produit : 1.6 kg
Caractéristiques techniques
| Modèle | Moteur synchrone triphasé |
| Type de tension | Ac/dc |
| Calibre/courant nominal assigné (in) | 6,0 A |
| Tension assignée (ue) | 240,0 V |
| Nombre de phases | 3,0 |
| Classe d’efficience énergétique | Autre |
| Type de construction | Autre |
| Nombre de pôles | 10,0 |
| Fréquence assignée | 60,0 Hz |
| Température d'utilisation | 20,0 °C |
| Vitesse de rotation assignée à fréquence assignée | 8000,0 1/min |
| Puissance nominale à fréquence assignée | 0,35 kW |
| Indice de protection (ip) | Ip54 |
| Cycle de sollicitation | Autre |
| Taille de cadre conformément à iec | 0 mm |
| Efficacité à pleine charge | 0 % |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
| Tension de chauffage anti-condensation | 0 V |
| Puissance de sortie de chauffage anti-condensation | 0 W |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Autre |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Autre |
| Classe d’isolation selon iec | Autre |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 1,35 kN |
| Matériau du boîtier/corps | Autre |
