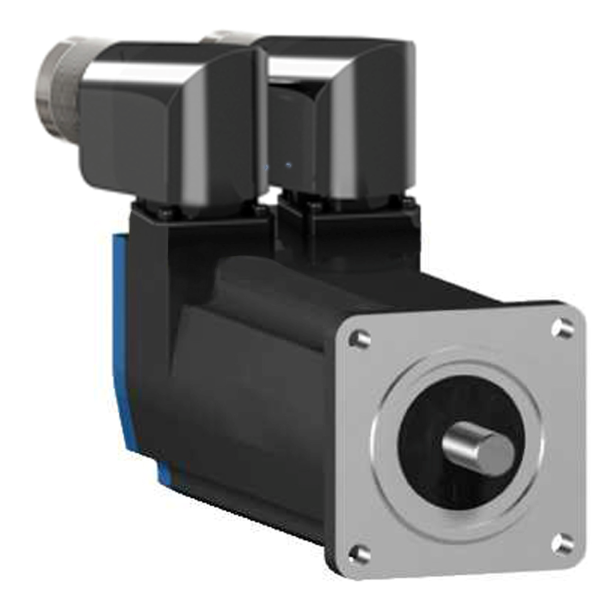

Schneider Electric Moteur Bsh Iec 55Mm 0,5 Nm Lisse Ip65 Sincos Multitour Ss Frein C.Angulaire
1274.04 € HT 1528.85 € TTC
Dont éco participation : 0.06 €
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 3057 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Type de produit ou de composant : Moteur autopiloté
- Nom abrégé d'appareil : BSH
- Maximum mechanical speed : 9000 Tr/mn
- Couple continu à l'arrêt : 0.5 N.m pour LXM15LD13M3 à 230 V monophasé / 0.5 N.m pour LXM15LU60N4 à 230 V triphasé / 0.5 N.m pour LXM32.U60N4 1.5 A à 400 V triphasé / 0.5 N.m pour LXM32.U60N4 1.5 A à 480 V triphasé
- Couple crête à l'arrêt : 1.4 N.m pour LXM15LD13M3 à 230 V monophasé / 1.4 N.m pour LXM15LU60N4 à 230 V triphasé / 1.5 N.m pour LXM32.U60N4 1.5 A à 400 V triphasé / 1.5 N.m pour LXM32.U60N4 1.5 A à 480 V triphasé
- Puissance de sortie nominale : 170 W pour LXM15LD13M3 à 230 V monophasé / 170 W pour LXM15LU60N4 à 230 V triphasé / 300 W pour LXM32.U60N4 1.5 A à 400 V triphasé / 300 W pour LXM32.U60N4 1.5 A à 480 V triphasé
- Couple nominal : 0.46 N.m pour LXM15LD13M3 à 230 V monophasé / 0.46 N.m pour LXM15LU60N4 à 230 V triphasé / 0.48 N.m pour LXM32.U60N4 1.5 A à 400 V triphasé / 0.48 N.m pour LXM32.U60N4 1.5 A à 480 V triphasé
- Vitesse nominale : 4000 tr/mn pour LXM15LD13M3 à 230 V monophasé / 4000 tr/mn pour LXM15LU60N4 à 230 V triphasé / 6000 tr/mn pour LXM32.U60N4 1.5 A à 480 V triphasé / 6000 tr/mn pour LXM32.U60N4 1.5 A à 400 V triphasé
- Compatibilité produit : LXM15LD13M3 à 230 V monophasé / LXM15LU60N4 à 230 V triphasé / LXM32.U60N4 à 400 V triphasé / LXM32.U60N4 à 480 V triphasé
- Extrémité d'arbre : Inexploité
- Degré de protection ip : IP65 (standard) / IP67 (avec kit IP67)
- Résolution du retour vitesse : 131 072 points/toun x 4 096 tours
- Frein de parking : Sans
- Support de montage : Bride conforme à la norme internationale
- Raccordement électrique : Connecteurs orientables à angle droit
- Compatibilité de gamme : Lexium 15 / Lexium 32
- [us] tension d'alimentation : 480 V
- Nombre de phases réseau : Triphasé
- Courant continu à l'arrêt : 0.73 A
- Alimentation continue : 0.45 W
- Courant maximal irms : 3.5 A pour LXM15LD13M3 / 3.5 A pour LXM15LU60N4 / 2.9 A pour LXM32.U60N4
- Courant permanent maximum : 2.9 A
- Fréquence de commutation : 8 kHz
- Second arbre : Sans avec deuxième extrémité d'arbre
- Diamètre de l'axe : 9 mm
- Longueur de l'axe : 20 mm
- Type de rétroaction : Multiturn SinCos Hiperface
- Taille bride moteur : 55 mm
- Nombre de taille moteur : 1
- Constante de couple : 0.7 N.m/A à 120 °C
- Constante de fem arrière : 40 V/krpm à 120 °C
- Nombre de pôles de moteur : 6
- Inertie du rotor : 0.059 kg.cm²
- Résistance du stator : 41.8 Ohm à 20 °C
- Inductance du stator : 71.5 mH à 20 °C
- Constante de temps électrique du stator : 1.09 ms à 20 °C
- Force radiale maximale fr : 170 N à 8000 Tr/mn / 180 N à 7000 Tr/mn / 190 N à 6000 Tr/mn / 200 N à 5000 Tr/mn / 220 N à 4000 Tr/mn / 240 N à 3000 Tr/mn / 270 N à 2000 Tr/mn / 340 N à 1000 Tr/mn
- Force axiale maximale fa : 0,2 x Fr
- Type de refroidissement : Convection naturelle
- Longueur : 132.5 mm
- Diamètre de collier de centrage : 40 mm
- Profondeur de collier de centrage : 2 mm
- Nombre de trous de fixation : 4
- Diamêtre des trous de fixation : 63 mm
- Masse du produit : 1.2 kg
Ancien produit : Telemecanique BSH0551P22A2A
Caractéristiques techniques
| Modèle | Moteur synchrone triphasé |
| Type de tension | Ac |
| Tension assignée (ue) | 480,0 V |
| Nombre de phases | 3,0 |
| Classe d’efficience énergétique | Autre |
| Type de construction | Autre |
| Nombre de pôles | 6,0 |
| Vitesse de rotation assignée à fréquence assignée | 8000,0 1/min |
| Puissance nominale à fréquence assignée | 0,17 kW |
| Indice de protection (ip) | Ip65 |
| Cycle de sollicitation | Autre |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Autre |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Autre |
| Classe d’isolation selon iec | Autre |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 0,46 kN |
| Calibre/courant nominal assigné (in) | 0 A |
| Fréquence assignée | 60,0 Hz |
| Température d'utilisation | 20,0 °C |
| Taille de cadre conformément à iec | 0 mm |
| Efficacité à pleine charge | 0 % |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
| Tension de chauffage anti-condensation | 0 V |
| Puissance de sortie de chauffage anti-condensation | 0 W |
| Matériau du boîtier/corps | Autre |
