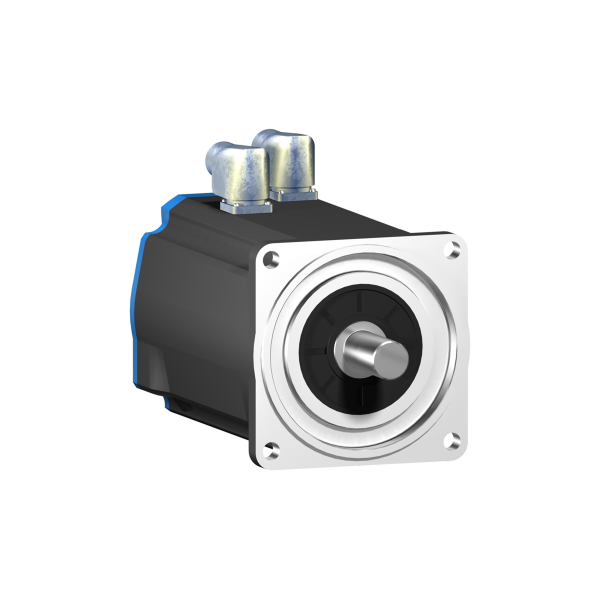

Photo(s) non contractuelle(s)
MOTEUR BSH IEC 140MM 19,2 NM LISSE IP65 SINCOS MONO TR. SS FREIN C. ANGLE
2564.67 € HT 3077.60 € TTC
Dont éco participation : 0.28 €
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 6155 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Type de produit ou de composant : Moteur autopiloté
- Maximum mechanical speed : 4000 Tr/mn
- Couple continu à l'arrêt : 19.5 N.m pour LXM15MD40N4 à 400 V triphasé / 19.5 N.m pour LXM15MD40N4 à 480 V triphasé / 14.9 N.m pour LXM15LD28M3 à 230 V triphasé / 14.9 N.m pour LXM15MD28N4 à 230 V triphasé / 14.9 N.m pour LXM15MD28N4 à 400 V triphasé / 14.9 N.m pour LXM15MD28N4 à 480 V triphasé / 19.5 N.m pour LXM15MD56N4 à 230 V triphasé / 19.5 N.m pour LXM15MD56N4 à 400 V triphasé / 19.5 N.m pour LXM15MD56N4 à 480 V triphasé / 19.2 N.m pour LXM05AD42M3X à 200...240 V triphasé / 19.2 N.m pour LXM05AD57N4 à 380...480 V triphasé / 19.2 N.m pour LXM05BD42M3X à 200...240 V triphasé / 19.2 N.m pour LXM05BD57N4 à 380...480 V triphasé / 19.2 N.m pour LXM05CD42M3X à 200...240 V triphasé / 19.2 N.m pour LXM05CD57N4 à 380...480 V triphasé
- Couple crête à l'arrêt : 28.71 N.m pour LXM15LD28M3 à 230 V triphasé / 28.71 N.m pour LXM15MD28N4 à 230 V triphasé / 28.71 N.m pour LXM15MD28N4 à 400 V triphasé / 28.71 N.m pour LXM15MD28N4 à 480 V triphasé / 39.3 N.m pour LXM15MD40N4 à 230 V triphasé / 39.3 N.m pour LXM15MD40N4 à 400 V triphasé / 39.3 N.m pour LXM15MD40N4 à 480 V triphasé / 47.5 N.m pour LXM15MD56N4 à 230 V triphasé / 47.5 N.m pour LXM15MD56N4 à 400 V triphasé / 47.5 N.m pour LXM15MD56N4 à 480 V triphasé / 41.94 N.m pour LXM05AD42M3X à 200...240 V triphasé / 47.5 N.m pour LXM05AD57N4 à 380...480 V triphasé / 41.94 N.m pour LXM05BD42M3X à 200...240 V triphasé / 47.5 N.m pour LXM05BD57N4 à 380...480 V triphasé / 41.94 N.m pour LXM05CD42M3X à 200...240 V triphasé / 47.5 N.m pour LXM05CD57N4 à 380...480 V triphasé
- Puissance de sortie nominale : 2350 W pour LXM05AD42M3X à 200...240 V triphasé / 2350 W pour LXM05BD42M3X à 200...240 V triphasé / 2350 W pour LXM05CD42M3X à 200...240 V triphasé / 2350 W pour LXM15LD28M3 à 230 V triphasé / 2350 W pour LXM15MD28N4 à 230 V triphasé / 2350 W pour LXM15MD40N4 à 230 V triphasé / 2350 W pour LXM15MD56N4 à 230 V triphasé / 3350 W pour LXM15MD28N4 à 480 V triphasé / 3350 W pour LXM15MD40N4 à 480 V triphasé / 3400 W pour LXM05AD57N4 à 380...480 V triphasé / 3400 W pour LXM05BD57N4 à 380...480 V triphasé / 3400 W pour LXM05CD57N4 à 380...480 V triphasé / 3400 W pour LXM15MD28N4 à 400 V triphasé / 3400 W pour LXM15MD40N4 à 400 V triphasé / 3400 W pour LXM15MD56N4 à 400 V triphasé / 3400 W pour LXM15MD56N4 à 480 V triphasé
- Couple nominal : 8 N.m pour LXM15MD40N4 à 480 V triphasé / 10.8 N.m pour LXM05AD57N4 à 380...480 V triphasé / 10.8 N.m pour LXM05BD57N4 à 380...480 V triphasé / 10.8 N.m pour LXM05CD57N4 à 380...480 V triphasé / 10.8 N.m pour LXM15MD28N4 à 400 V triphasé / 10.8 N.m pour LXM15MD40N4 à 400 V triphasé / 10.8 N.m pour LXM15MD56N4 à 400 V triphasé / 10.8 N.m pour LXM15MD56N4 à 480 V triphasé / 15 N.m pour LXM05AD42M3X à 200...240 V triphasé / 15 N.m pour LXM05BD42M3X à 200...240 V triphasé / 15 N.m pour LXM05CD42M3X à 200...240 V triphasé / 15 N.m pour LXM15LD28M3 à 230 V triphasé / 15 N.m pour LXM15MD28N4 à 230 V triphasé / 15 N.m pour LXM15MD40N4 à 230 V triphasé / 15 N.m pour LXM15MD56N4 à 230 V triphasé / 8 N.m pour LXM15MD28N4 à 480 V triphasé
- Vitesse nominale : 1500 tr/mn pour LXM05AD42M3X à 200...240 V triphasé / 1500 tr/mn pour LXM05BD42M3X à 200...240 V triphasé / 1500 tr/mn pour LXM05CD42M3X à 200...240 V triphasé / 1500 tr/mn pour LXM15MD28N4 à 230 V triphasé / 1500 tr/mn pour LXM15MD40N4 à 230 V triphasé / 3000 tr/mn pour LXM05AD57N4 à 380...480 V triphasé / 3000 tr/mn pour LXM05BD57N4 à 380...480 V triphasé / 3000 tr/mn pour LXM05CD57N4 à 380...480 V triphasé / 3000 tr/mn pour LXM15MD28N4 à 400 V triphasé / 3000 tr/mn pour LXM15MD40N4 à 400 V triphasé / 4000 tr/mn pour LXM15MD28N4 à 480 V triphasé / 1500 tr/mn pour LXM15LD28M3 à 230 V triphasé / 1500 tr/mn pour LXM15MD56N4 à 230 V triphasé / 3000 tr/mn pour LXM15MD56N4 à 400 V triphasé / 3000 tr/mn pour LXM15MD56N4 à 480 V triphasé / 4000 tr/mn pour LXM15MD40N4 à 480 V triphasé
- Compatibilité produit : LXM05AD42M3X à 200...240 V triphasé / LXM05BD42M3X à 200...240 V triphasé / LXM05CD42M3X à 200...240 V triphasé / LXM15LD28M3 à 230 V triphasé / LXM15MD28N4 à 400 V triphasé / LXM15MD28N4 à 480 V triphasé / LXM15MD40N4 à 400 V triphasé / LXM15MD40N4 à 480 V triphasé / LXM05AD57N4 à 380...480 V triphasé / LXM05BD57N4 à 380...480 V triphasé / LXM05CD57N4 à 380...480 V triphasé / LXM15MD28N4 à 230 V triphasé / LXM15MD40N4 à 230 V triphasé / LXM15MD56N4 à 230 V triphasé / LXM15MD56N4 à 400 V triphasé / LXM15MD56N4 à 480 V triphasé
- Extrémité d'arbre : Inexploité
- Degré de protection ip : IP65 (standard) / IP67 (avec kit IP67)
- Résolution du retour vitesse : 131 072 points/tour
- Frein de parking : Sans
- Support de montage : Bride conforme à la norme internationale
- Raccordement électrique : Connecteurs droits
- Compatibilité de gamme : Lexium 05 / Lexium 15
- [us] tension d'alimentation : 480 V
- Nombre de phases réseau : Triphasé
- Courant continu à l'arrêt : 13.2 A
- Alimentation continue : 4.2 W
- Courant permanent maximum : 44.1 A
- Second arbre : Sans avec deuxième extrémité d'arbre
- Diamètre de l'axe : 24 mm
- Longueur de l'axe : 50 mm
- Type de rétroaction : Single turn SinCos Hiperface
- Taille bride moteur : 140 mm
- Nombre de taille moteur : 2
- Constante de couple : 1.47 N.m/A à 120 °C
- Constante de fem arrière : 101 V/krpm à 120 °C
- Nombre de pôles de moteur : 10
- Inertie du rotor : 12.68 kg.cm²
- Résistance du stator : 0.6 Ohm à 20 °C
- Inductance du stator : 7.4 mH à 20 °C / 7.71 mH à 20 °C
- Constante de temps électrique du stator : 12.33 ms à 20 °C / 12.85 ms à 20 °C
- Force radiale maximale fr : 1680 N à 3000 Tr/mn / 1930 N à 2000 Tr/mn / 2430 N à 1000 Tr/mn
- Force axiale maximale fa : 0,2 x Fr
- Type de refroidissement : Convection naturelle
- Longueur : 272.5 mm
- Diamètre de collier de centrage : 130 mm
- Profondeur de collier de centrage : 3.5 mm
- Nombre de trous de fixation : 4
- Diamêtre des trous de fixation : 165 mm
- Masse du produit : 16.6 kg
Ancien produit : Telemecanique BSH1402P21A2A
Caractéristiques techniques
| Modèle | Moteur synchrone triphasé |
| Type de tension | Ac/dc |
| Tension assignée (ue) | 230,0 V |
| Nombre de phases | 3,0 |
| Type de construction | Autre |
| Nombre de pôles | 0,0 |
| Matériau du boîtier/corps | Autre |
| Fréquence assignée | 60,0 Hz |
| Fréquence assignée | 50 Hz |
| Température d'utilisation | 0,0 °C |
| Indice de protection (ip) | Autre |
| Cycle de sollicitation | Autre |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Autre |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Autre |
| Classe d’isolation selon iec | Autre |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 14,9 kN |
