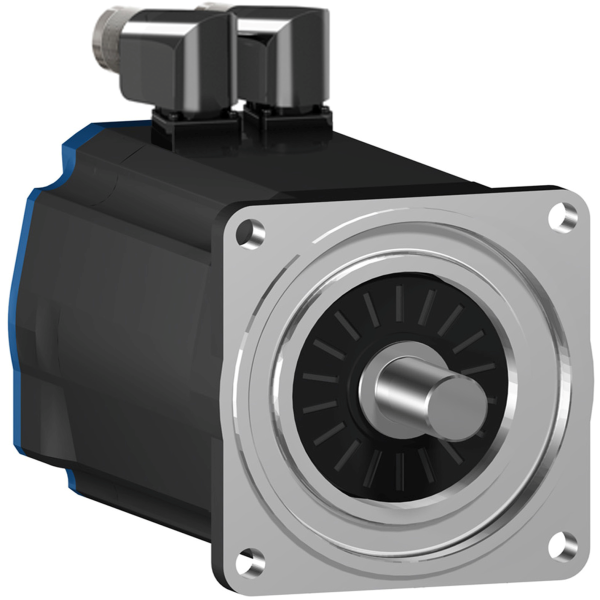

MOTEUR BSH IEC 100MM 7,8 NM CLAVETTE IP65 SINCOS MULTI TR. FREIN C. ANGLE
3112.48 € HT 3734.98 € TTC
Dont éco participation : 0.28 €
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 7469 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Type de produit ou de composant : Moteur autopiloté
- Nom abrégé d'appareil : BSH
- Maximum mechanical speed : 6000 Tr/mn
- Couple continu à l'arrêt : 7.8 N.m pour LXM05CD28M2 à 200...240 V monophasé / 7.8 N.m pour LXM05AD28M2 à 200...240 V monophasé / 7.8 N.m pour LXM05BD28M2 à 200...240 V monophasé / 7.8 N.m pour LXM05BD34N4 à 380...480 V triphasé / 7.8 N.m pour LXM05BD42M3X à 200...240 V triphasé / 7.8 N.m pour LXM05CD34N4 à 380...480 V triphasé / 7.8 N.m pour LXM05CD42M3X à 200...240 V triphasé / 6.7 N.m pour LXM15LD21M3 à 230 V triphasé / 6.7 N.m pour LXM15LD17N4 à 230 V triphasé / 6.7 N.m pour LXM15LD17N4 à 400 V triphasé / 6.7 N.m pour LXM15LD17N4 à 480 V triphasé / 7.8 N.m pour LXM15LD28M3 à 230 V triphasé / 7.8 N.m pour LXM15MD28N4 à 400 V triphasé / 7.8 N.m pour LXM15MD28N4 à 480 V triphasé / 7.8 N.m pour LXM15MD40N4 à 400 V triphasé / 7.8 N.m pour LXM15MD40N4 à 480 V triphasé / 7.8 N.m pour LXM05AD34N4 à 380...480 V triphasé / 7.8 N.m pour LXM05AD42M3X à 200...240 V triphasé / 8 N.m pour LXM32.D30N4 10 A à 400 V triphasé / 8 N.m pour LXM32.D30N4 10 A à 480 V triphasé
- Couple crête à l'arrêt : 19.69 N.m pour LXM05AD28M2 à 200...240 V monophasé / 19.69 N.m pour LXM05BD28M2 à 200...240 V monophasé / 19.69 N.m pour LXM05CD28M2 à 200...240 V monophasé / 15.5 N.m pour LXM15LD21M3 à 230 V triphasé / 12.5 N.m pour LXM15LD17N4 à 230 V triphasé / 12.5 N.m pour LXM15LD17N4 à 400 V triphasé / 12.5 N.m pour LXM15LD17N4 à 480 V triphasé / 19.69 N.m pour LXM15LD28M3 à 230 V triphasé / 19.69 N.m pour LXM15MD28N4 à 400 V triphasé / 19.69 N.m pour LXM15MD28N4 à 480 V triphasé / 23.17 N.m pour LXM15MD40N4 à 400 V triphasé / 23.17 N.m pour LXM15MD40N4 à 480 V triphasé / 23.01 N.m pour LXM05AD34N4 à 380...480 V triphasé / 23.17 N.m pour LXM05AD42M3X à 200...240 V triphasé / 23.01 N.m pour LXM05BD34N4 à 380...480 V triphasé / 23.17 N.m pour LXM05BD42M3X à 200...240 V triphasé / 23.01 N.m pour LXM05CD34N4 à 380...480 V triphasé / 23.17 N.m pour LXM05CD42M3X à 200...240 V triphasé / 28.3 N.m pour LXM32.D30N4 10 A à 400 V triphasé / 28.3 N.m pour LXM32.D30N4 10 A à 480 V triphasé
- Puissance de sortie nominale : 1100 W pour LXM05AD28M2 à 200...240 V monophasé / 1100 W pour LXM05BD28M2 à 200...240 V monophasé / 1100 W pour LXM05CD28M2 à 200...240 V monophasé / 1100 W pour LXM05AD42M3X à 200...240 V triphasé / 1100 W pour LXM05BD42M3X à 200...240 V triphasé / 1100 W pour LXM05CD42M3X à 200...240 V triphasé / 1300 W pour LXM15LD28M3 à 230 V triphasé / 1700 W pour LXM15LD17N4 à 230 V triphasé / 1700 W pour LXM15LD21M3 à 230 V triphasé / 1800 W pour LXM05AD34N4 à 380...480 V triphasé / 1800 W pour LXM05BD34N4 à 380...480 V triphasé / 1800 W pour LXM05CD34N4 à 380...480 V triphasé / 2000 W pour LXM15MD28N4 à 400 V triphasé / 2000 W pour LXM15MD40N4 à 400 V triphasé / 2200 W pour LXM15LD17N4 à 400 V triphasé / 2200 W pour LXM15MD28N4 à 480 V triphasé / 2200 W pour LXM15MD40N4 à 480 V triphasé / 2300 W pour LXM15LD17N4 à 480 V triphasé / 2000 W pour LXM32.D30N4 10 A à 400 V triphasé / 2600 W pour LXM32.D30N4 10 A à 480 V triphasé
- Couple nominal : 6.73 N.m pour LXM05AD28M2 à 200...240 V monophasé / 6.73 N.m pour LXM05BD28M2 à 200...240 V monophasé / 6.73 N.m pour LXM05CD28M2 à 200...240 V monophasé / 3.7 N.m pour LXM15LD17N4 à 480 V triphasé / 4.6 N.m pour LXM15MD28N4 à 480 V triphasé / 4.6 N.m pour LXM15MD40N4 à 480 V triphasé / 4.7 N.m pour LXM15LD17N4 à 400 V triphasé / 5 N.m pour LXM15MD28N4 à 400 V triphasé / 5 N.m pour LXM15MD40N4 à 400 V triphasé / 5.7 N.m pour LXM05AD34N4 à 380...480 V triphasé / 5.7 N.m pour LXM05BD34N4 à 380...480 V triphasé / 5.7 N.m pour LXM05CD34N4 à 380...480 V triphasé / 6 N.m pour LXM15LD17N4 à 230 V triphasé / 6 N.m pour LXM15LD21M3 à 230 V triphasé / 6.3 N.m pour LXM15LD28M3 à 230 V triphasé / 6.73 N.m pour LXM05AD42M3X à 200...240 V triphasé / 6.73 N.m pour LXM05BD42M3X à 200...240 V triphasé / 6.73 N.m pour LXM05CD42M3X à 200...240 V triphasé / 6.3 N.m pour LXM32.D30N4 10 A à 400 V triphasé / 6.3 N.m pour LXM32.D30N4 10 A à 480 V triphasé
- Vitesse nominale : 1500 tr/mn pour LXM05AD28M2 à 200...240 V monophasé / 1500 tr/mn pour LXM05BD28M2 à 200...240 V monophasé / 1500 tr/mn pour LXM05CD28M2 à 200...240 V monophasé / 4500 tr/mn pour LXM15LD17N4 à 400 V triphasé / 6000 tr/mn pour LXM15LD17N4 à 480 V triphasé / 1500 tr/mn pour LXM05AD42M3X à 200...240 V triphasé / 1500 tr/mn pour LXM05BD42M3X à 200...240 V triphasé / 1500 tr/mn pour LXM05CD42M3X à 200...240 V triphasé / 2000 tr/mn pour LXM15LD28M3 à 230 V triphasé / 2500 tr/mn pour LXM15LD17N4 à 230 V triphasé / 2500 tr/mn pour LXM15LD21M3 à 230 V triphasé / 3000 tr/mn pour LXM05AD34N4 à 380...480 V triphasé / 3000 tr/mn pour LXM05BD34N4 à 380...480 V triphasé / 3000 tr/mn pour LXM05CD34N4 à 380...480 V triphasé / 4000 tr/mn pour LXM15MD28N4 à 400 V triphasé / 4000 tr/mn pour LXM15MD40N4 à 400 V triphasé / 4500 tr/mn pour LXM15MD28N4 à 480 V triphasé / 4500 tr/mn pour LXM15MD40N4 à 480 V triphasé / 4000 tr/mn pour LXM32.D30N4 10 A à 480 V triphasé / 3000 tr/mn pour LXM32.D30N4 10 A à 400 V triphasé
- Compatibilité produit : LXM05AD28M2 à 200...240 V monophasé / LXM05BD28M2 à 200...240 V monophasé / LXM05CD28M2 à 200...240 V monophasé / LXM15LD21M3 à 230 V triphasé / LXM05AD42M3X à 200...240 V triphasé / LXM05BD42M3X à 200...240 V triphasé / LXM05CD42M3X à 200...240 V triphasé / LXM15LD17N4 à 230 V triphasé / LXM15LD17N4 à 400 V triphasé / LXM15LD17N4 à 480 V triphasé / LXM15LD28M3 à 230 V triphasé / LXM05AD34N4 à 380...480 V triphasé / LXM05BD34N4 à 380...480 V triphasé / LXM05CD34N4 à 380...480 V triphasé / LXM15MD28N4 à 400 V triphasé / LXM15MD28N4 à 480 V triphasé / LXM15MD40N4 à 400 V triphasé / LXM15MD40N4 à 480 V triphasé / LXM32.D30N4 à 400 V triphasé / LXM32.D30N4 à 480 V triphasé
- Extrémité d'arbre : À l''aide des touches
- Degré de protection ip : IP65 (standard) / IP67 (avec kit IP67)
- Résolution du retour vitesse : 131 072 points/toun x 4 096 tours
- Frein de parking : Avec
- Support de montage : Bride conforme à la norme internationale
- Raccordement électrique : Connecteurs orientables à angle droit
- Compatibilité de gamme : Lexium 05 / Lexium 15 / Lexium 32
- [us] tension d'alimentation : 480 V
- Nombre de phases réseau : Triphasé
- Courant continu à l'arrêt : 6.6 A
- Alimentation continue : 3.14 W
- Courant maximal irms : 28.3 A pour LXM05AD28M2 / 28.3 A pour LXM05AD34N4 / 28.3 A pour LXM05AD42M3X / 28.3 A pour LXM05BD28M2 / 28.3 A pour LXM05BD34N4 / 28.3 A pour LXM05BD42M3X / 28.3 A pour LXM05CD28M2 / 28.3 A pour LXM05CD34N4 / 28.3 A pour LXM05CD42M3X / 28.3 A pour LXM15LD17N4 / 28.3 A pour LXM15LD21M3 / 28.3 A pour LXM15LD28M3 / 28.3 A pour LXM15MD28N4 / 28.3 A pour LXM15MD40N4 / 28.3 A pour LXM32.D30N4
- Courant permanent maximum : 28.3 A
- Fréquence de commutation : 8 kHz
- Second arbre : Sans avec deuxième extrémité d'arbre
- Diamètre de l'axe : 19 mm
- Longueur de l'axe : 40 mm
- Key width : 30 mm
- Type de rétroaction : Multiturn SinCos Hiperface
- Couple statique : 9 N.m (frein de parking)
- Taille bride moteur : 100 mm
- Nombre de taille moteur : 3
- Constante de couple : 1.22 N.m/A à 120 °C
- Constante de fem arrière : 77 V/krpm à 120 °C
- Nombre de pôles de moteur : 8
- Inertie du rotor : 3.838 kg.cm²
- Résistance du stator : 1.43 Ohm à 20 °C
- Inductance du stator : 8.8 mH à 20 °C
- Constante de temps électrique du stator : 6.15 ms à 20 °C
- Force radiale maximale fr : 1050 N à 1000 Tr/mn / 660 N à 4000 Tr/mn / 730 N à 3000 Tr/mn / 830 N à 2000 Tr/mn
- Force axiale maximale fa : 0,2 x Fr
- Puissance d'accrochage des freins : 18 W
- Type de refroidissement : Convection naturelle
- Longueur : 271.5 mm
- Diamètre de collier de centrage : 95 mm
- Profondeur de collier de centrage : 3.5 mm
- Nombre de trous de fixation : 4
- Diamêtre des trous de fixation : 115 mm
- Masse du produit : 8 kg
Ancien produit : Telemecanique BSH1003P32F2A
Caractéristiques techniques
| Modèle | Moteur synchrone triphasé |
| Type de tension | Ac |
| Tension assignée (ue) | 480,0 V |
| Nombre de phases | 3,0 |
| Classe d’efficience énergétique | Autre |
| Type de construction | Autre |
| Nombre de pôles | 8,0 |
| Vitesse de rotation assignée à fréquence assignée | 1000,0 1/min |
| Puissance nominale à fréquence assignée | 1,1 kW |
| Indice de protection (ip) | Ip65 |
| Cycle de sollicitation | Autre |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Clé |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Autre |
| Classe d’isolation selon iec | Autre |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 3,7 kN |
| Calibre/courant nominal assigné (in) | 0 A |
| Fréquence assignée | 60,0 Hz |
| Température d'utilisation | 20,0 °C |
| Taille de cadre conformément à iec | 0 mm |
| Efficacité à pleine charge | 0 % |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
| Tension de chauffage anti-condensation | 0 V |
| Puissance de sortie de chauffage anti-condensation | 0 W |
| Matériau du boîtier/corps | Autre |
