Photo(s) non contractuelle(s)

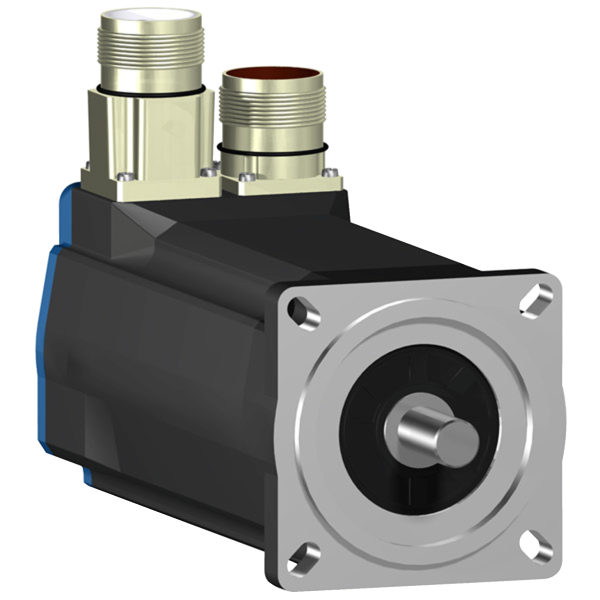

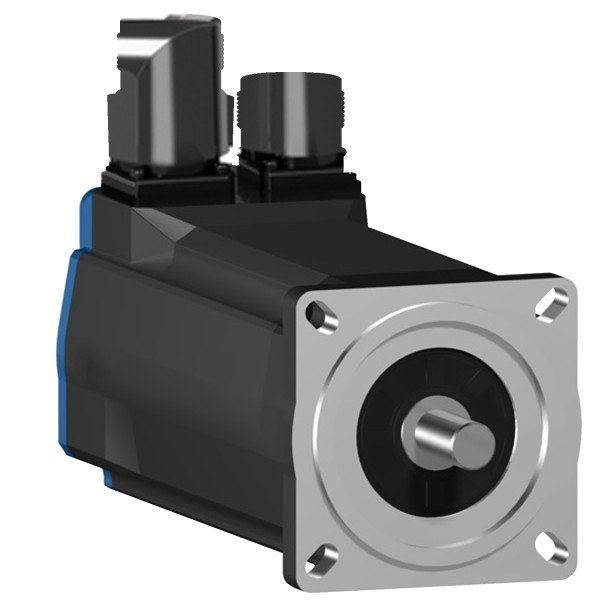

MOTEUR BSH IEC 70MM 1,4 NM CLAVETTE IP65 SINCOS MULTI TR. FREIN C. ANGLE
2085.14 € HT 2502.17 € TTC
Dont éco participation : 0.06 €
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 5004 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Type de produit ou de composant : Moteur autopiloté
- Nom abrégé d'appareil : BSH
- Maximum mechanical speed : 8000 Tr/mn
- Couple continu à l'arrêt : 1.4 N.m pour LXM15LD13M3 à 230 V monophasé / 1.4 N.m pour LXM05AD10M2 à 200...240 V monophasé / 1.4 N.m pour LXM05BD10M2 à 200...240 V monophasé / 1.4 N.m pour LXM05CD10M2 à 200...240 V monophasé / 1.4 N.m pour LXM05AD10M3X à 200...240 V triphasé / 1.4 N.m pour LXM05BD10M3X à 200...240 V triphasé / 1.4 N.m pour LXM05CD10M3X à 200...240 V triphasé / 1.4 N.m pour LXM15LU60N4 à 230 V triphasé / 1.4 N.m pour LXM32.D12N4 3 A à 400 V triphasé / 1.4 N.m pour LXM32.D12N4 3 A à 480 V triphasé
- Couple crête à l'arrêt : 2.66 N.m pour LXM15LD13M3 à 230 V monophasé / 2.66 N.m pour LXM05AD10M2 à 200...240 V monophasé / 2.66 N.m pour LXM05BD10M2 à 200...240 V monophasé / 2.66 N.m pour LXM05CD10M2 à 200...240 V monophasé / 2.66 N.m pour LXM05AD10M3X à 200...240 V triphasé / 2.66 N.m pour LXM05BD10M3X à 200...240 V triphasé / 2.66 N.m pour LXM05CD10M3X à 200...240 V triphasé / 2.66 N.m pour LXM15LU60N4 à 230 V triphasé / 3.5 N.m pour LXM32.D12N4 3 A à 400 V triphasé / 3.5 N.m pour LXM32.D12N4 3 A à 480 V triphasé
- Puissance de sortie nominale : 400 W pour LXM05AD10M2 à 200...240 V monophasé / 400 W pour LXM05BD10M2 à 200...240 V monophasé / 400 W pour LXM05CD10M2 à 200...240 V monophasé / 411 W pour LXM15LD13M3 à 230 V monophasé / 400 W pour LXM05AD10M3X à 200...240 V triphasé / 400 W pour LXM05BD10M3X à 200...240 V triphasé / 400 W pour LXM05CD10M3X à 200...240 V triphasé / 411 W pour LXM15LU60N4 à 230 V triphasé / 700 W pour LXM32.D12N4 3 A à 400 V triphasé / 700 W pour LXM32.D12N4 3 A à 480 V triphasé
- Couple nominal : 1.3 N.m pour LXM05AD10M2 à 200...240 V monophasé / 1.3 N.m pour LXM05BD10M2 à 200...240 V monophasé / 1.3 N.m pour LXM05CD10M2 à 200...240 V monophasé / 1.31 N.m pour LXM15LD13M3 à 230 V monophasé / 1.31 N.m pour LXM15LU60N4 à 230 V triphasé / 1.3 N.m pour LXM05AD10M3X à 200...240 V triphasé / 1.3 N.m pour LXM05BD10M3X à 200...240 V triphasé / 1.3 N.m pour LXM05CD10M3X à 200...240 V triphasé / 1.32 N.m pour LXM32.D12N4 3 A à 400 V triphasé / 1.32 N.m pour LXM32.D12N4 3 A à 480 V triphasé
- Vitesse nominale : 3000 tr/mn pour LXM05AD10M2 à 200...240 V monophasé / 3000 tr/mn pour LXM05BD10M2 à 200...240 V monophasé / 3000 tr/mn pour LXM05CD10M2 à 200...240 V monophasé / 3000 tr/mn pour LXM15LD13M3 à 230 V monophasé / 3000 tr/mn pour LXM05AD10M3X à 200...240 V triphasé / 3000 tr/mn pour LXM05BD10M3X à 200...240 V triphasé / 3000 tr/mn pour LXM05CD10M3X à 200...240 V triphasé / 3000 tr/mn pour LXM15LU60N4 à 230 V triphasé / 5000 tr/mn pour LXM32.D12N4 3 A à 400 V triphasé / 5000 tr/mn pour LXM32.D12N4 3 A à 480 V triphasé
- Compatibilité produit : LXM05AD10M2 à 200...240 V monophasé / LXM05BD10M2 à 200...240 V monophasé / LXM05CD10M2 à 200...240 V monophasé / LXM15LD13M3 à 230 V monophasé / LXM15LU60N4 à 230 V triphasé / LXM05AD10M3X à 200...240 V triphasé / LXM05BD10M3X à 200...240 V triphasé / LXM05CD10M3X à 200...240 V triphasé / LXM32.D12N4 à 400 V triphasé / LXM32.D12N4 à 480 V triphasé
- Extrémité d'arbre : À l''aide des touches
- Degré de protection ip : IP65 (standard) / IP67 (avec kit IP67)
- Résolution du retour vitesse : 131 072 points/toun x 4 096 tours
- Frein de parking : Avec
- Support de montage : Bride conforme à la norme internationale
- Raccordement électrique : Connecteurs orientables à angle droit
- Compatibilité de gamme : Lexium 05 / Lexium 15 / Lexium 32
- [us] tension d'alimentation : 480 V
- Nombre de phases réseau : Triphasé
- Courant continu à l'arrêt : 1.8 A
- Alimentation continue : 1.06 W
- Courant maximal irms : 5.3 A pour LXM15LD13M3 / 5.3 A pour LXM15LU60N4 / 5.7 A pour LXM05AD10M2 / 5.7 A pour LXM05AD10M3X / 5.7 A pour LXM05BD10M2 / 5.7 A pour LXM05BD10M3X / 5.7 A pour LXM05CD10M2 / 5.7 A pour LXM05CD10M3X / 5.7 A pour LXM32.D12N4
- Courant permanent maximum : 5.7 A
- Fréquence de commutation : 8 kHz
- Second arbre : Sans avec deuxième extrémité d'arbre
- Diamètre de l'axe : 11 mm
- Longueur de l'axe : 23 mm
- Key width : 18 mm
- Type de rétroaction : Multiturn SinCos Hiperface
- Couple statique : 2 N.m (frein de parking)
- Taille bride moteur : 70 mm
- Nombre de taille moteur : 1
- Constante de couple : 0.8 N.m/A à 120 °C
- Constante de fem arrière : 46 V/krpm à 120 °C
- Nombre de pôles de moteur : 6
- Inertie du rotor : 0.322 kg.cm²
- Résistance du stator : 10.4 Ohm à 20 °C
- Inductance du stator : 38.8 mH à 20 °C
- Constante de temps électrique du stator : 3.73 ms à 20 °C
- Force radiale maximale fr : 360 N à 6000 Tr/mn / 380 N à 5000 Tr/mn / 410 N à 4000 Tr/mn / 460 N à 3000 Tr/mn / 520 N à 2000 Tr/mn / 660 N à 1000 Tr/mn
- Force axiale maximale fa : 0,2 x Fr
- Puissance d'accrochage des freins : 10 W
- Type de refroidissement : Convection naturelle
- Longueur : 179.5 mm
- Diamètre de collier de centrage : 60 mm
- Profondeur de collier de centrage : 2.5 mm
- Nombre de trous de fixation : 4
- Diamêtre des trous de fixation : 82 mm
- Masse du produit : 2.3 kg
Ancien produit : Telemecanique BSH0701P32F2A
Caractéristiques techniques
| Modèle | Moteur synchrone triphasé |
| Type de tension | Ac |
| Tension assignée (ue) | 480,0 V |
| Nombre de phases | 3,0 |
| Classe d’efficience énergétique | Autre |
| Type de construction | Autre |
| Nombre de pôles | 6,0 |
| Vitesse de rotation assignée à fréquence assignée | 6000,0 1/min |
| Puissance nominale à fréquence assignée | 0,4 kW |
| Indice de protection (ip) | Ip65 |
| Cycle de sollicitation | Autre |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Clé |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Autre |
| Classe d’isolation selon iec | Autre |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 1,3 kN |
| Calibre/courant nominal assigné (in) | 0 A |
| Fréquence assignée | 50,0 Hz |
| Température d'utilisation | 20,0 °C |
| Taille de cadre conformément à iec | 0 mm |
| Efficacité à pleine charge | 0 % |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
| Tension de chauffage anti-condensation | 0 V |
| Puissance de sortie de chauffage anti-condensation | 0 W |
| Matériau du boîtier/corps | Autre |
