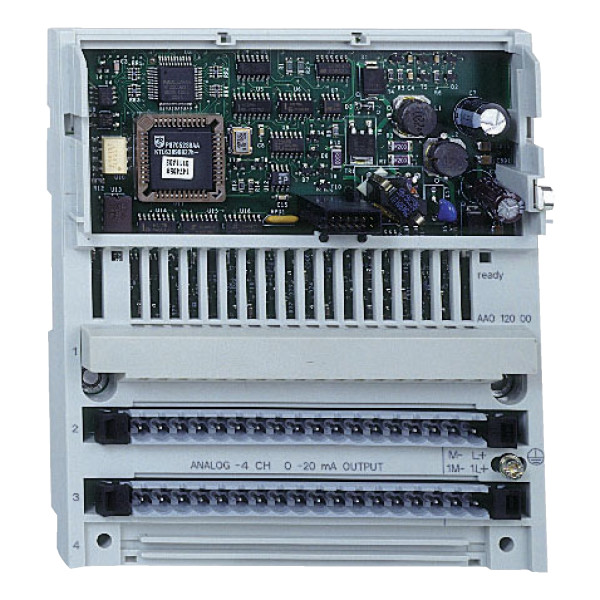

Schneider Electric 4 Sort. Ana. 0-20 Ma
1948.10 € HT 2337.72 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 4675 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Plateforme d'automatisme Modicon Momentum
- Type de produit ou de composant : Base de sortie analogique
- Nombre sorties analogiques : 4
- Format des données : 16 bits complets signés
- Plage sorties analogiques : +/- 10 V 12 bits + signe >= 1 kOhm / 0...20 mA 12 bits + signe <= 0.6 kOhm
- Capacité de charge : < 1 µF
- Erreur de précision absolue : +/-0,2% de l'échelle complète +/- 10 V 25 °C / +/- 0,25 % de déviation maximale +/- 10 V 60 °C / +/- 0,3 % de déviation maximale 0...20 mA 25 °C / +/- 0,4 % de déviation maximale 0...20 mA 60 °C
- Dérive en température : 10 'PE/°C +/- 10 V 60 °C / 30 'PE/°C 0...20 mA 60 °C
- Temps de mise à jour : < 2 ms
- Pleine échelle : 10 V +/- 10 V / 2 mA 0...20 mA
- État défaillant : Maintien / Réinitialisation à l'échelle / Réinitialisation à zéro
- Isolement entre voies et terre : 500 V c.a. pendant 1 minute
- Puissance dissipée en w : <= 8.5 W
- Type de protection : 2 A interne à fusion lente
- Protection court-circuit sortie : Avec circuit de tension
- Besoin en puissance externe : +/- 30 V DC / 24 V DC
- Tension de mode commun admissible : 250 V 47...63 Hz AC entre les canaux et la masse / 250 V 47...63 Hz DC
- Protection inversion de polarité : Interne
- Marquage : CE
- Signalisation locale : 4 DELs statut du canal
- Consommation électrique : 150 mA 24 V DC commande / 530 mA 24 V DC base
- Format du module : Standard
- Hauteur : 125 mm
- Profondeur : 47.5 mm
- Largeur : 141.5 mm
- Masse du produit : 0.215 kg
Ancien produit : Telemecanique 170AAO12000
Caractéristiques techniques
| Largeur | 141,5 mm |
| Hauteur | 125,0 mm |
| Profondeur | 47,5 mm |
| Adapté aux fonctions de sécurité | Non |
| Nombre de sorties analogiques | 4,0 |
| Type de tension d’alimentation | Dc |
| Protocole pris en charge pour lon | Non |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Non |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Entrée, courant | Non |
| Entrée, tension | Non |
| Entrée, résistance | Non |
| Entrée, thermomètre à résistance | Non |
| Entrée, thermo-élément | Non |
| Signal d'entrée configurable | Non |
| Sortie, courant | Oui |
| Sortie, tension | Oui |
| Signal de sortie configurable | Oui |
| Résolution des sorties analogiques | 12,0 Bit |
| Finition du raccordement électrique | Autre |
| Montage possible sur barres profilées | Oui |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Raccordement au bus de champ possible sur coupleur de bus séparé | Oui |
| Composants système | Oui |
| Matériel associé (ex ia) | Non |
| Matériel associé (ex ib) | Non |
| Indice de protection (ip) | Autre |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Catégorie selon en 954-1 | 1 |
| Encastrement frontal possible | Oui |
| Montage sur rack possible | Oui |
| Montage mural/direct possible | Oui |
| Standard radio bluetooth | Non |
| Standard radio wlan 802.11 | Non |
| Maître io-link | Non |
| Niveau de performance selon en iso 13849-1 | Sans |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension d'alimentation cc | 24,0 V |
| Tension d'alimentation cc | 24 V |
| Entrées analogiques configurables | Non |
| Sorties analogiques configurables | Oui |
| Standard radio gprs | Non |
| Standard radio gsm | Non |
| Standard radio umts | Non |
| Sil conformément à iec 61508 | Sans |
| Nombre d’entrées analogiques | 0,0 |
| Nombre d'interfaces matérielles industrial ethernet | 0,0 |
| Nombre d'interfaces matérielles en série rs-232 | 0,0 |
| Nombre d'interfaces matérielles en série rs-422 | 0,0 |
| Nombre d'interfaces matérielles en série rs-485 | 0,0 |
| Nombre d'interfaces matérielles en série tty | 0,0 |
| Nombre d'interfaces matérielles usb | 0,0 |
| Nombre d'interfaces matérielles parallèles | 0,0 |
| Nombre d'autres interfaces matérielles | 0,0 |
| Nombre d'interfaces matérielles profinet | 0,0 |
| Nombre d'interfaces matérielles wireless | 0,0 |
