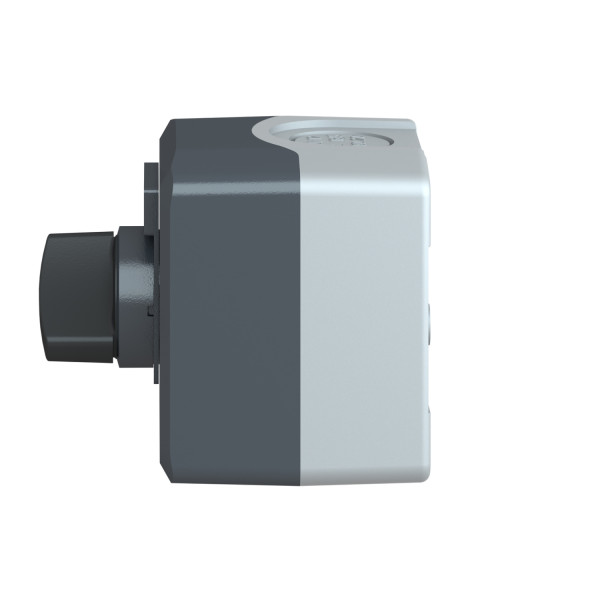

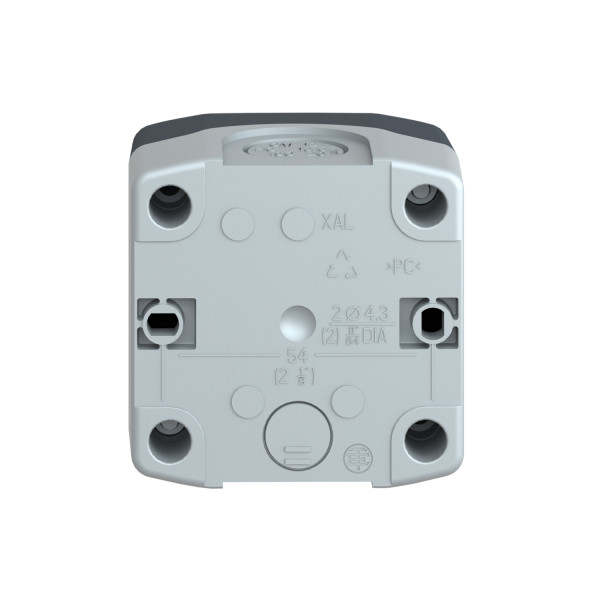

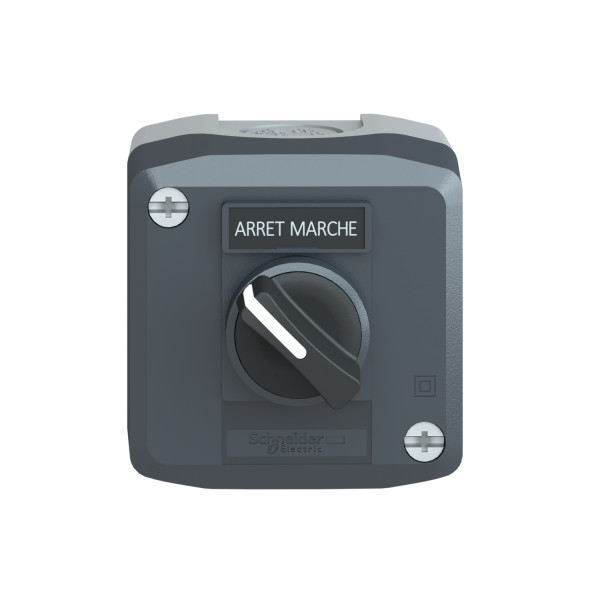

Harmony boite - 1 bouton tournant Ø22 à manette - 1F
Harmony boite - 1 bouton tournant Ø22 à manette - 1F
Harmony boite - 1 bouton tournant Ø22 à manette - 1F
Harmony boite - 1 bouton tournant Ø22 à manette - 1F
Harmony boite - 1 bouton tournant Ø22 à manette - 1F

Photo(s) non contractuelle(s)

Harmony boite - 1 bouton tournant Ø22 à manette - 1F

22.76 € HT 27.31 € TTC

Marque Schneider Electric

Référence XALD132

EAN 3389110113969

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Réception à venir le 07/04/2025 + 1 pièces

Schneider Electric

SCHZB5AZ905

Harmony clé de serrage de cabochon pour unité Ø22 mm

Non géré en stock
A commander

16.25 € HT 19.50 € TTC

Description

Caractéristiques principales :
  • Gamme de produits : Harmony XALD
  • Type de produit ou de composant : Poste de commande complet
  • Nom abrégé d'appareil : XALD
  • Destination du produit : Pour unités de signalisation et de contrôle XB5 Ø 22 mm
  • Application de la boîte pendante : Fonction de démarrage/arrêt
  • Couleur de la base du boîtier : Gris clair RAL 7035
  • Couleur du capot : Gris foncé RAL 7016
  • Matière : Polycarbonate
  • Profil du dispositif de commande : 1 sélecteur avec poignée
  • Description des opérateurs : Poignée standard 'ARRET-MARCHE' 1 NO
  • Composition de la boite de commande : 1 bouton-tournant à manette 1 "F" ARRET-MARCHE marquage
  • Emplacement repérage : Marquage sur porte-étiquettes
  • Fonctionnement des contacts : À action dépendante
Caractéristiques complémentaires :
  • Entrée de câble : 2 préperçages pour entrée de câble, capacité de serrage: <= 14 mm / 2 préperçages pour presse-étoupe de câble Pg 13 et ISO M20, capacité de serrage: <= 12 mm
  • Masse du produit : 0.163 kg
  • Tenue au nettoyage haute pression : 7000000 Pa à 55 °C, distance: 0,1 m
  • Positions de l'unité de commande : 2 positions
  • Ouverture positive : Sans
  • Course d'actionnement : 4.3 mm (course totale)
  • Couple de fonctionnement : 0.14 N.m (état électrique modifié par ''F'')
  • Durée de vie mécanique : 1000000 cycle
  • Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1
  • Couple de serrage : 0.8...1.2 N.m conformément à EN/IEC 60947-1
  • Forme de la tête de vis : Transversal, cruciforme Philips n° 1 / Transversal, pozidriv N°1 / Perforé, plat Ø 4 mm / Perforé, plat Ø 5,5 mm
  • Matériau des contacts : Alliage d'argent (Ag/Ni)
  • Protection contre les courts-circuits : 10 A par gG cartouche fusible conformément à EN/IEC 60947-5-1
  • [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
  • [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
  • [ie] courant assigné d'emploi : AC-15, A600: Ue = 120 V Ie = 0,25 conformément à EN/IEC 60947-5-1 / AC-15, A600: Ue = 240 V Ie = 0,125 conformément à EN/IEC 60947-5-1 / AC-15, A600: Ue = 600 V Ie = 1.2 A conformément à EN/IEC 60947-5-1 / DC-13, Q600: Ue = 125 V Ie = 0.55 A conformément à EN/IEC 60947-5-1 / DC-13, Q600: Ue = 250 V Ie = 0.27 A conformément à EN/IEC 60947-5-1 / DC-13, Q600: Ue = 600 V Ie = 0.1 A conformément à EN/IEC 60947-5-1
  • Durée de vie électrique : 1000000 cycle AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C
  • Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA conformément à EN/IEC 60947-5-4
Référence : SCHXALD132 (Schneider-Electric)

Ancien produit : Telemecanique XALD132

Ils ont aussi acheté...

Legrand

LEG086038

Prise téléphone 8 contacts appareillage saillie Legrand complet - blanc

5,0 (1)

En stock
1 produit(s) disponible(s)

11.58 € HT 13.90 € TTC

-50%

Legrand

LEG098005

Presse-étoupe plastique ISO25 IP68 RAL7001

5,0 (1)

Offre limitée
56 produit(s) disponible(s)

3.63 € HT 4.36 € TTC

1.82 € HT 2.18 € TTC

Legrand

LEG001908

Tableau électrique Legrand étanche Plexo 8 modules avec embout à perf. directe - IP 65 - IK 09 - Gris

4,8 (6)

En stock
68 produit(s) disponible(s)

33.25 € HT 39.90 € TTC

Legrand

LEG412602

Minuterie - 16 a - 230 v~ - 50/60 hz - recyclable

5,0 (3)

En stock
48 produit(s) disponible(s)

25.83 € HT 31.00 € TTC

Dont éco participation : 0.12 €

Schneider Electric

SCH20726

Schneider DuoLine XP disjoncteur D'clic 1P+N 16A, courbe C, peignable

5,0 (11)

Indisponible
Produit abandonné

Ebenoid

EBE060108

FUSIBLE AM 10X38 8A

Indisponible
Produit abandonné

Les avis clients

Caractéristiques techniques

Nombre de postes de commande 1,0
Couleur de la partie supérieure du boîtier Gris
Adapté à un arrêt d'urgence Non
Matériau du boîtier/corps Plastique
Indice de protection (ip) Ip66
Nombre de commutateurs-sélecteurs 1,0
Nombre de contacts en tant que contacts à ouverture 1,0
Degré de protection (nema) Autre
Nombre de voyants lumineux 0
Nombre de contacts à poussoir 0
Nombre d'interrupteurs à clé 0
Nombre de contacts à poussoir champignons 0,0
Nombre de contacts en tant que contacts à fermeture 0,0
Nombre de contacts en tant qu'inverseurs 0,0
