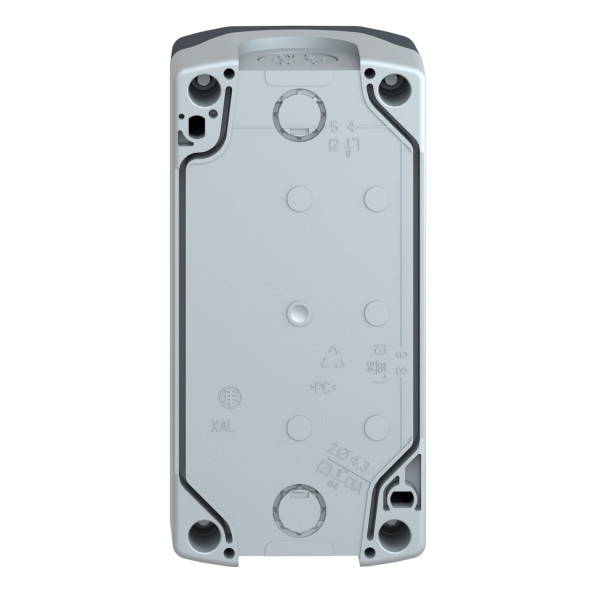

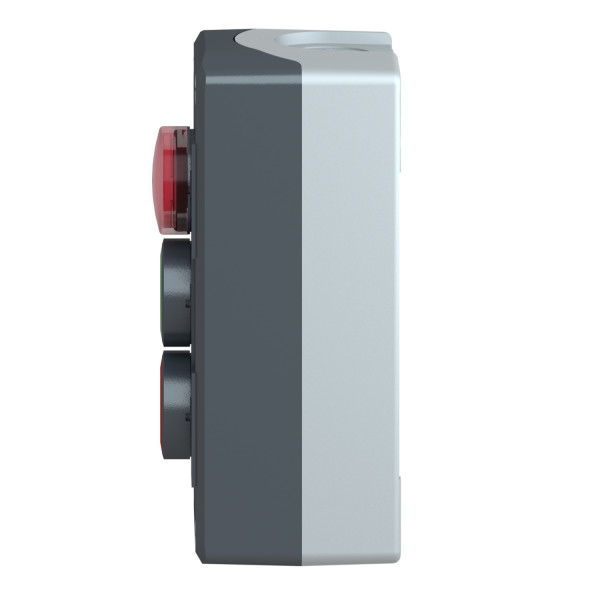

Harmony boite - 3 boutons poussoirs Ø22 - vert /rouge/voyant rouge
Harmony boite - 3 boutons poussoirs Ø22 - vert /rouge/voyant rouge
Harmony boite - 3 boutons poussoirs Ø22 - vert /rouge/voyant rouge
Harmony boite - 3 boutons poussoirs Ø22 - vert /rouge/voyant rouge

Photo(s) non contractuelle(s)

Harmony boite - 3 boutons poussoirs Ø22 - vert /rouge/voyant rouge

55.43 € HT 66.52 € TTC

Marque Schneider Electric

Référence XALD363M

EAN 3389110114515

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Harmony XALD
  • Type de produit ou de composant : Poste de commande complet
  • Nom abrégé d'appareil : XALD
  • Destination du produit : Pour unités de signalisation et de contrôle XB5 Ø 22 mm
  • Application de la boîte pendante : Fonction de démarrage/arrêt
  • Couleur de la base du boîtier : Gris clair RAL 7035
  • Couleur du capot : Gris foncé RAL 7016
  • Matière : Polycarbonate
  • Profil du dispositif de commande : 2 boutons affleurants - 1 témoin central
  • Description des opérateurs : "I" vert 1 "F" - "O" rouge 1 "O"
  • Composition de la boite de commande : 1 voyant / 1 bouton-poussoir encastré vert 1 "F" I marquage / 1 bouton-poussoir encastré rouge 1 ''O'' O marquage
  • Emplacement repérage : Marquage sur bouton-poussoir
  • Fonctionnement des contacts : À action dépendante
  • Source lumineuse : DEL intégrée et protégée
  • Couleur de la source lumineuse : Rouge
  • [us] tension d'alimentation : 230 V AC
Caractéristiques complémentaires :
  • Entrée de câble : 2 préperçages pour entrée de câble, capacité de serrage: <= 14 mm / 2 préperçages pour presse-étoupe de câble Pg 13 et ISO M20, capacité de serrage: <= 12 mm
  • Masse du produit : 0.261 kg
  • Tenue au nettoyage haute pression : 7000000 Pa à 55 °C, distance: 0,1 m
  • Couleur du marquage : Marquage noir avec capsule blanche / Marquage blanc avec capsules verte, rouge ou noires
  • Ouverture positive : Avec conformément à EN/IEC 60947-5-1 appendix K
  • Course d'actionnement : 1.5 mm (état électrique modifié par ''O'') / 2.6 mm (état électrique modifié par ''F'') / 4.3 mm (course totale)
  • Force d'actionnement : 3.5 N (état électrique modifié par ''O'') / 3.8 N (état électrique modifié par ''F'')
  • Durée de vie mécanique : 5000000 cycle
  • Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1
  • Couple de serrage : 0.8...1.2 N.m conformément à EN/IEC 60947-1
  • Forme de la tête de vis : Transversal, cruciforme Philips n° 1 / Transversal, pozidriv N°1 / Perforé, plat Ø 4 mm / Perforé, plat Ø 5,5 mm
  • Matériau des contacts : Alliage d'argent (Ag/Ni)
  • Protection contre les courts-circuits : 10 A par gG cartouche fusible conformément à EN/IEC 60947-5-1
  • [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
  • [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
  • [ie] courant assigné d'emploi : AC-15, A600: Ue = 120 V Ie = 0,25 conformément à EN/IEC 60947-5-1 / AC-15, A600: Ue = 240 V Ie = 0,125 conformément à EN/IEC 60947-5-1 / AC-15, A600: Ue = 600 V Ie = 1.2 A conformément à EN/IEC 60947-5-1 / DC-13, Q600: Ue = 125 V Ie = 0.55 A conformément à EN/IEC 60947-5-1 / DC-13, Q600: Ue = 250 V Ie = 0.27 A conformément à EN/IEC 60947-5-1 / DC-13, Q600: Ue = 600 V Ie = 0.1 A conformément à EN/IEC 60947-5-1
  • Durée de vie électrique : 1000000 cycle AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C
  • Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA conformément à EN/IEC 60947-5-4
  • Type de signalisation : Fixe
  • Limites de la tension d'alimentation : 195...264 V AC
  • Consommation électrique : 14 mA
  • Durée de vie : 100000 H à la tension nominale et à 25 °C
  • Tenue aux ondes de choc : 1 kV conformément à IEC 61000-4-5
Référence : SCHXALD363M (Schneider-Electric)

Ancien produit : Telemecanique XALD363M

Ils ont aussi acheté...

Schneider Electric

SCHXALD134

Harmony boite - 1 bouton tournant Ø22 à manette - 1F

Non géré en stock
A commander

24.40 € HT 29.28 € TTC

Schneider Electric

SCHXALK174

Harmony boite jaune 1 coupure d'urgence rouge Ø40 tourner pour déverrouiller 1O

Indisponible
Produit abandonné

Les avis clients

Caractéristiques techniques

Nombre de postes de commande 2,0
Couleur de la partie supérieure du boîtier Gris
Adapté à un arrêt d'urgence Non
Matériau du boîtier/corps Plastique
Nombre de voyants lumineux 1,0
Tension d'alimentation de courant nominal us à ca 50 hz 230,0 V
Tension d'alimentation de courant nominal us à ca 50 hz 230 V
Tension d'alimentation de courant nominal us à ca 60 hz 230,0 V
Tension d'alimentation de courant nominal us à ca 60 hz 230 V
Indice de protection (ip) Ip66
Nombre de contacts à poussoir 2,0
Nombre de contacts en tant que contacts à ouverture 1,0
Nombre de contacts en tant que contacts à fermeture 1,0
Degré de protection (nema) Autre
Nombre de commutateurs-sélecteurs 0,0
Nombre d'interrupteurs à clé 0,0
Nombre de contacts à poussoir champignons 0,0
Nombre de contacts en tant qu'inverseurs 0,0
