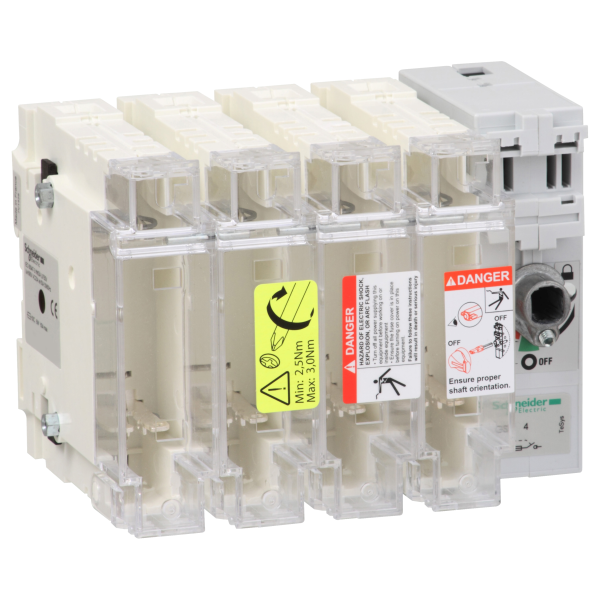

Schneider Electric Interrupteur sectionneur Fusible 4X 100A 22X58

Description

• Gamme : TeSys
• Product name : TeSys GS
• Nom abrégé d'appareil : GS2J
• Type de produit ou de composant : Switch-disconnector-fuse
• Description des pôles : 4P
• Pôles protégés : 4t
• Description des contacts : 4 "F"
• [ith] courant thermique conventionnel : 100 A à 40 °C
• [ie] courant assigné d'emploi : 100 A à 400 V sur AC-23A / 100 A à 400 V sur AC-23B / 100 A à 440 V 2 pôles en série par phase sur DC-23A / 100 A à 440 V 2 pôles en série par phase sur DC-23B / 100 A à 500 V sur AC-23A / 100 A à 500 V sur AC-23B / 100 A à 690 V pôles non juxtaposés sur AC-23A / 100 A à 690 V pôles non juxtaposés sur AC-23B
• Type de fusible : NFC
• Taille du fusible : 22 x 58 mm
• Type de réseau : AC / DC
• Fréquence du réseau : 50/60 Hz

• Type de commande rotative : Avant externe / Côté droit externe
• Support de montage : Platine
• [ui] tension assignée d'isolement : 750 V AC 50/60 Hz
• [uimp] tension assignéede tenue aux chocs : 8 kV
• Puissance assignée d'emploi en w : 90 kW à 690 V / 63 kW à 500 V / 51 kW à 400 V
• Pouvoir de fermeture : 1000 A à 400 V sur AC-23B
• [icm] pouvoir assigné de fermeture en court-circuit : 80 kA à 400 V avec protection à l'aide de fusibles gG
• Pouvoir de coupure : 800 A à 400 V sur AC-23B
• Résistance de court-circuit : 20 kA
• Durée de vie mécanique : 10000 cycle
• Durée de vie électrique : Sur AC-23A / Sur AC-23A / Sur AC-23B / Sur AC-23B
• Mode de raccordement : Circuit de puissance : barres câble 20 mm² / Circuit de puissance : bornes à anneau câble 25...95 mm²
• Couple de serrage : Circuit de puissance : 12 N.m
