Photo(s) non contractuelle(s)
SYNCHRONOUS MOTOR 230VAC 0,55KW IP65 IEC
411.01 € HT 493.21 € TTC
Dont éco participation : 0.06 €
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 986 points de fidélité en achetant ce produit
Schneider Electric
SCHVW3M5501R100
CABLE MOTEUR BMP 1,5MM2 1 0M
Non géré en stock
A commander
670.19 € HT 804.23 € TTC
Schneider Electric
SCHVW3M5501R30

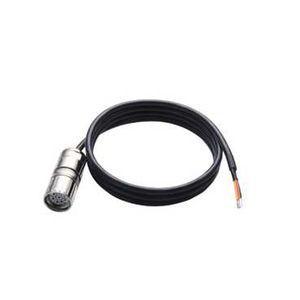

CABLE MOTEUR BMP 1,5MM2 3 M
Non géré en stock
A commander
230.40 € HT 276.48 € TTC
Schneider Electric
SCHVW3M5501R50
CABLE MOTEUR BMP 1,5MM2 5 M
Non géré en stock
A commander
347.84 € HT 417.41 € TTC
Schneider Electric
SCHVW3M8215
CONNECTEUR EN KIT POUR CABLE PUISSANCE BSH/BDH 1,5MM*2
Non géré en stock
A commander
512.51 € HT 615.01 € TTC
Description
Caractéristiques principales :Fonction produit : Moteur synchrone
Nom abrégé de l'appareil : BMP
Vitesse mécanique maximum : 3600 Tr/mn
Puissance de sortie nominale : 550 W with drive ATV32à 0.55 kW 200 V monophasé550 W with drive ATV320à 0.55 kW 200 V monophasé
Couple nominal : 1.75 N.m with drive ATV32à 0.55 kW 200 V monophasé1.75 N.m with drive ATV320à 0.55 kW 200 V monophasé
Vitesse nominale : 3000 tr/min with drive ATV32à 0.55 kW 200 V monophasé3000 tr/min with drive ATV320à 0.55 kW 200 V monophasé
Compatibilité produit : Variateur de vitesse ATV32à 0.55 kW 200 V monophaséVariateur de vitesse ATV320à 0.55 kW 200...240 V monophasé
Type d'arbre : Avec clavette
Degré de protection ip : IP65 standardIP67 avec kit IP67
Frein de parking : Sans
Support de montage : Bride conforme à la norme internationale
Raccordement électrique : Connecteur orientable à angle droit
Caractéristiques complémentaires :
Compatibilité de gamme : Altivar 32Altivar Machine ATV320
[us] tension d'alimentation : 230 V
Nombre de phases réseau : Monophasé
Courant maximal irms : 5.6 A with drive ATV32à 0.55 kW 200 V monophasé5.6 A with drive ATV320à 0.55 kW 200 V monophasé
Fréquence de fonctionnement nominale : 250 Hz with drive ATV32à 0.55 kW 200 V monophasé250 Hz with drive ATV320à 0.55 kW 200 V monophasé
Fréquence de fonctionnement minimale : 25 Hz with drive ATV32à 0.55 kW 200 V monophasé25 Hz with drive ATV320à 0.55 kW 200 V monophasé
Fréquence de fonctionnement maximale : 300 Hz with drive ATV32à 0.55 kW 200 V monophasé300 Hz with drive ATV320à 0.55 kW 200 V monophasé
Diamètre de l'axe : 11 mm
Longueur de l'axe : 23 mm
Largeur clavette : 4 mm
Taille bride moteur : 70 mm
Constante de couple : 0.84 N.m/Aà 40 °C
Nombre de pôles de moteur : 5
Nombre de taille moteur : 2
Inertie du rotor : 1.13 kg.cm²
Résistance du stator : 2.19 Ohmà 40 °C
Inductance du stator : 6.45 mH for q-axis windingà 40 °C6.45 mH for d-axis windingà 40 °C
Force radiale maximale fr : 450 N à 4000 Tr/mn490 N à 3000 Tr/mn560 N à 2000 Tr/mn710 N à 1000 Tr/mn
Force axiale maximale fa : 0,2 x Fr
Type de refroidissement : Convection naturelle
Longueur : 154 mm
Diamètre du centrage : 60 mm
Profondeur du diamètre de centrage : 2,5 mm
Nombre de trous de fixation : 4
Diamètre des trous de fixation : 75…82 mm
Poids : 1.8 kg
Caractéristiques techniques
| Modèle | Moteur synchrone triphasé |
| Type de tension | Ac/dc |
| Calibre/courant nominal assigné (in) | 2,6 A |
| Tension assignée (ue) | 480,0 V |
| Nombre de phases | 3,0 |
| Classe d’efficience énergétique | Autre |
| Type de construction | Autre |
| Nombre de pôles | 0,0 |
| Fréquence assignée | 60,0 Hz |
| Fréquence assignée | 60 Hz |
| Température d'utilisation | 40,0 °C |
| Température d'utilisation | -20 °C |
| Puissance nominale à fréquence assignée | 0,26 kW |
| Indice de protection (ip) | Autre |
| Cycle de sollicitation | Autre |
| Taille de cadre conformément à iec | 70,0 mm |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Autre |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Autre |
| Classe d’isolation selon iec | Autre |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 0,9 kN |
| Efficacité à pleine charge | 0,0 % |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
| Tension de chauffage anti-condensation | 0,0 V |
| Puissance de sortie de chauffage anti-condensation | 0,0 W |
| Vitesse de rotation assignée à fréquence assignée | 1500,0 1/min |
| Matériau du boîtier/corps | Autre |
