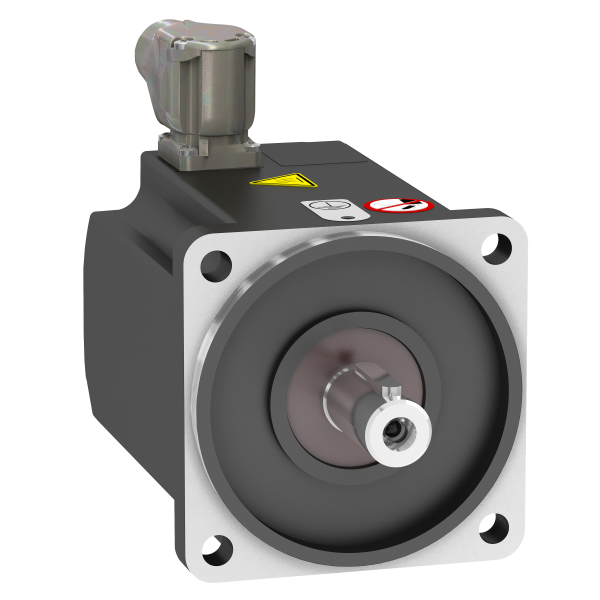

Photo(s) non contractuelle(s)
SYNCHRONOUS MOTOR 480VAC 1,5KW IP65 IEC
693.81 € HT 832.57 € TTC
Dont éco participation : 0.06 €
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 1665 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Fonction produit : Moteur synchrone
Nom abrégé de l'appareil : BMP
Vitesse mécanique maximum : 3600 Tr/mn
Puissance de sortie nominale : 1500 W with drive ATV32à 1.5 kW 400 V triphasé1500 W with drive ATV320 at 1.5 kW 400 V three phase
Couple nominal : 4.77 N.m with drive ATV32à 1.5 kW 400 V triphasé4.77 N.m with drive ATV320 at 1.5 kW 400 V three phase
Vitesse nominale : 3000 tr/min with drive ATV32à 1.5 kW 400 V triphasé3000 rpm with drive ATV320 at 1.5 kW 400 V three phase
Compatibilité produit : Variateur de vitesse ATV32à 1.5 kW 400 V triphaséVariable speed drive ATV320 at 1.5 kW 380...500 V three phase
Type d'arbre : Avec clavette
Degré de protection ip : IP65 standardIP67 avec kit IP67
Frein de parking : Sans
Support de montage : Bride conforme à la norme internationale
Raccordement électrique : Connecteur orientable à angle droit
Caractéristiques complémentaires :
Compatibilité de gamme : Altivar 32Altivar Machine ATV320
[us] tension d'alimentation : 480 V
Nombre de phases réseau : Triphasé
Courant maximal irms : 6.2 A with drive ATV32à 1.5 kW 400 V triphasé6.2 A with drive ATV320 at 1.5 kW 400 V three phase
Fréquence de fonctionnement nominale : 250 Hz with drive ATV32à 1.5 kW 400 V triphasé250 Hz with drive ATV320à 1.5 kW 400 V triphasé
Fréquence de fonctionnement minimale : 25 Hz with drive ATV32à 1.5 kW 400 V triphasé25 Hz with drive ATV320à 1.5 kW 400 V triphasé
Fréquence de fonctionnement maximale : 300 Hz with drive ATV32à 1.5 kW 400 V triphasé300 Hz with drive ATV320à 1.5 kW 400 V triphasé
Diamètre de l'axe : 19 mm
Longueur de l'axe : 40 mm
Largeur clavette : 6 mm
Taille bride moteur : 100 mm
Constante de couple : 1.56 N.m/Aà 40 °C
Nombre de pôles de moteur : 5
Nombre de taille moteur : 2
Inertie du rotor : 6.28 kg.cm²
Résistance du stator : 1.75 Ohmà 40 °C
Inductance du stator : 7.65 mH for q-axis windingà 40 °C6.64 mH for d-axis windingà 40 °C
Force radiale maximale fr : 620 N à 4000 Tr/mn690 N à 3000 Tr/mn790 N à 2000 Tr/mn990 N à 1000 Tr/mn
Force axiale maximale fa : 0,2 x Fr
Type de refroidissement : Convection naturelle
Longueur : 160,6 mm
Diamètre du centrage : 95 mm
Profondeur du diamètre de centrage : 3,5 mm
Nombre de trous de fixation : 4
Diamètre des trous de fixation : 115 mm
Poids : 4.92 kg
Caractéristiques techniques
| Modèle | Moteur synchrone triphasé |
| Type de tension | Ac/dc |
| Calibre/courant nominal assigné (in) | 2,6 A |
| Tension assignée (ue) | 480,0 V |
| Nombre de phases | 3,0 |
| Classe d’efficience énergétique | Autre |
| Type de construction | Autre |
| Nombre de pôles | 0,0 |
| Fréquence assignée | 50,0 Hz |
| Fréquence assignée | 60 Hz |
| Température d'utilisation | 40,0 °C |
| Température d'utilisation | -20 °C |
| Puissance nominale à fréquence assignée | 0,26 kW |
| Indice de protection (ip) | Autre |
| Cycle de sollicitation | Autre |
| Taille de cadre conformément à iec | 100,0 mm |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Autre |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Autre |
| Classe d’isolation selon iec | Autre |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 0,9 kN |
| Efficacité à pleine charge | 0,0 % |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
| Tension de chauffage anti-condensation | 0,0 V |
| Puissance de sortie de chauffage anti-condensation | 0,0 W |
| Vitesse de rotation assignée à fréquence assignée | 1500,0 1/min |
| Matériau du boîtier/corps | Autre |
