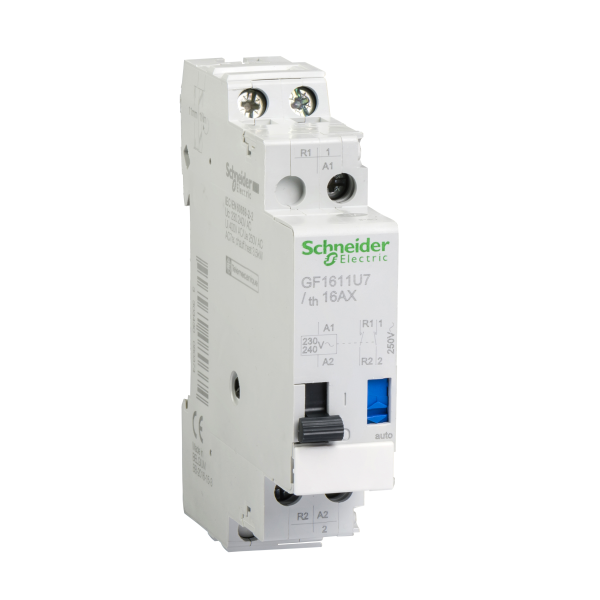

Schneider Electric Télérupteur Gf16 Bobine 230 à 240 V 50 Et 60Hz 1 O Plus 1 F 16 A
56.04 € HT 67.25 € TTC
Soit un prix unitaire de 56.04 € HT Soit un prix unitaire de 67.25 € TTC
Soit un total de 672.48 € HT Soit un total de 807.00 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 134 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Type de produit ou de composant : Télérupteur
- Nom abrégé d'appareil : GF16
- Catégorie d'emploi : AC-1
- Description des pôles : 2P
- Composition des pôles : 1F+1O
- [ie] courant assigné d'emploi : 16 A AC-1
- [ue] tension assignée d'emploi : 250 V AC 50/60 Hz
- Courant temporaireadmissible : 320 A (<= 40 °C) - durée du courant à court terme: 1 s / 48 A (<= 40 °C) - durée du courant à court terme: 30 s / 96 A (<= 40 °C) - durée du courant à court terme: 10 s
- Position de montage : +/- 90° par rapport au plan vertical
- Control circuit type : C.a. 50/60 Hz
- Tension circuit de commande : 230...240 V AC 50/60 Hz
- Mode d'installation : Encliquetable
- Support de montage : Rail DIN symétrique 35 mm
- [ith] courant thermique conventionnel : 16 A à <= 50 °C
- Impédance moyenne : 4 mOhm à 50 Hz - Ith 16 A
- [ui] tension assignée d'isolement : 400 V - conformément à IEC 60947-5-1 / 400 V - conformément à VDE 0110
- [uimp] tension assignéede tenue aux chocs : 4 kV en enveloppe
- Mode de raccordement : Control circuit : screw clamp terminals 1 cable 1.5 mm² - cable stiffness: solid - without cable end / Control circuit : screw clamp terminals 1 cable 2.5 mm² - cable stiffness: flexible - with cable end / Control circuit : screw clamp terminals 1 cable 2.5 mm² - cable stiffness: flexible - without cable end / Control circuit : screw clamp terminals 2 cable 1.5 mm² - cable stiffness: flexible - with cable end / Control circuit : screw clamp terminals 2 cable 1.5 mm² - cable stiffness: solid - without cable end / Control circuit : screw clamp terminals 2 cable 2.5 mm² - cable stiffness: flexible - without cable end / Power circuit : screw clamp terminals 1 cable 0.5...6 mm² - cable stiffness: flexible - with cable end / Power circuit : screw clamp terminals 1 cable 0.5...6 mm² - cable stiffness: flexible - without cable end / Power circuit : screw clamp terminals 1 cable 0.5...6 mm² - cable stiffness: solid - without cable end / Power circuit : screw clamp terminals 2 cable 0.5...4 mm² - cable stiffness: flexible - with cable end / Power circuit : screw clamp terminals 2 cable 0.5...4 mm² - cable stiffness: flexible - without cable end / Power circuit : screw clamp terminals 2 cable 0.5...4 mm² - cable stiffness: solid - without cable end
- Couple de serrage : Télécommande : 0.8 N.m - sur borniers à vis-étrier / Circuit de puissance : 0.8 N.m - sur borniers à vis-étrier
- Temps de fonctionnement : 70 ms fermeture / 70 ms ouverture
- Vitesse de commande : <= 900 cyc/h
- Plage de tension du circuit de commande : 0,85...1,1 Uc à <= 50 °C 50/60 Hz
- Durée de l'impulsion : >= 70 ms
- Consommation moyenne en va : 19 VA pour AC réseau 50 Hz à Uc à 20 ºC
- Puissance dissipée par pôle : 1 W
- Durée de vie mécanique : 1 Mcycles
- Durée de vie électrique : 100000 cycle sur AC-22 / 200000 cycle sur AC-21
- Hauteur : 81 mm
- Largeur : 18 mm
- Profondeur : 64 mm
- Masse du produit : 0.11 kg
- Infos fabricant : Jeu de 12
Ancien produit : Telemecanique GF1611U7
Schneider Electric
SCHGF1U62
Schneider Electric - réf. SCHGF1U62 abandonnée
Indisponible
Produit abandonné
Caractéristiques techniques
| Mode de pose | Rail din |
| Fonction | Commutateur mécanique |
| Profondeur d'encastrement | 64 mm |
| Largeur en nombre de modules | 1 |
| Tension de commande 1 | 230 V |
| Tension de commande 1 | 230 V |
| Type de tension de commande 1 | Ac |
| Fréquence de tension de commande 1 | 50 Hz |
| Fréquence de tension de commande 1 | 50 Hz |
| Type de tension d’alimentation | Ac |
| Courant de commutation max. (cos phi = 0,6) | 16 A |
| Charge max. de lampe à incandescence | 1600 W |
| Charge max. de lampe fluorescente | 1260 VA |
| Charge max. de lampe fluorescente (circuit duo) | 2000 VA |
| Charge max. de lampe fluorescente (compensée en parallèle) | 920 VA |
| Commande manuelle possible | Oui |
| Courant de commutation assigné | 16 A |
| Nombre de contacts en tant que contacts à ouverture | 1 |
| Nombre de contacts en tant que contacts à fermeture | 1 |
| Tension d’alimentation | 0 V |
| Nombre de contacts en tant qu'inverseurs | 0 |
| Commande manuelle | Oui |
