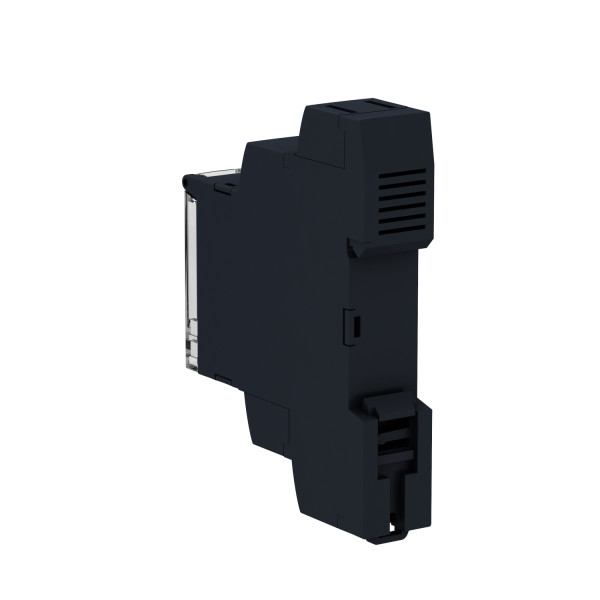

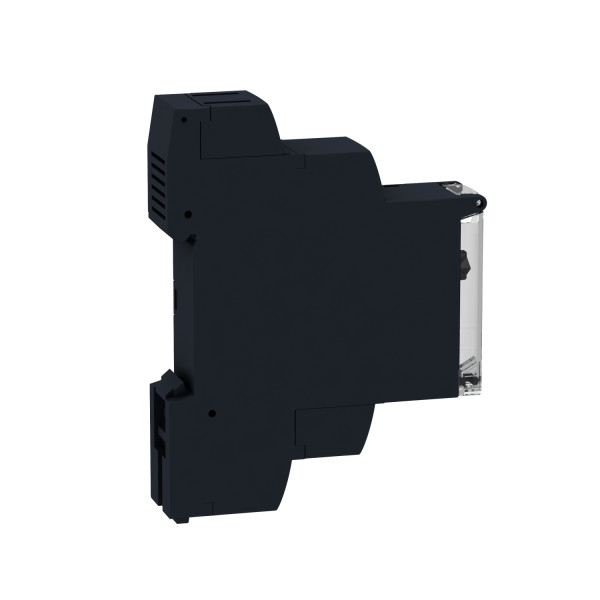

TEMPO MULTI 12VAC DC
TEMPO MULTI 12VAC DC
TEMPO MULTI 12VAC DC
TEMPO MULTI 12VAC DC

Photo(s) non contractuelle(s)

TEMPO MULTI 12VAC DC

71.13 € HT 85.36 € TTC

Marque Schneider Electric

Référence RE17RMJU

EAN 3606480552748

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Zelio Time
  • Type de produit ou de composant : Relais de temporisation modulaire
  • Type de sortie tor : Relais
  • Largeur : 17.5 mm
  • Nom de composant : RE17R
  • Type de temporisation : A / C.a. / At / B / Bw / C / D / Di / H / Ht
  • Domaine de réglage de la temporisation : 0.1...1 s / 1...10 H / 1...10 min / 1...10 s / 10...100 H / 6...60 min / 6...60 s
  • [us] tension d'alimentation : 12 V AC/DC 50/60 Hz
  • Courant de sortie nominal : 8 A
Caractéristiques complémentaires :
  • Matériau des contacts : Sans cadmium
  • Type de commande : Sélecteur sur face avant
  • Plage d'utilisation en tension : 0,9 à 1,2 Us
  • Fréquence d'alimentation : 50...60 Hz (+/- 5 %)
  • Tension d'entrée : 5 V
  • Mode de raccordement : Bornes à vis, capacité de serrage: 1 x 0.5...1 x 3.3 mm² AWG20...AWG12 (rigide) sans embout / Bornes à vis, capacité de serrage: 2 x 0.5...2 x 2.5 mm² AWG20...AWG14 (rigide) sans embout / Bornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG24...AWG14 (souple) avec embout / Bornes à vis, capacité de serrage: 2 x 0,2 à 2 x 1,5 mm² AWG24...AWG16 (souple) avec embout
  • Couple de serrage : 0.6...1 N.m conformément à IEC 60947-1
  • Matière du boîtier : Auto-extinguible
  • Précision de répétition : +/-0,5% conformément à IEC 61812-1
  • Dérive en température : +/- 0,05 %/°C
  • Dérive en tension : +/- 0,2 %/V
  • Réglage exact du temps de retard : +/- 10 % pleine échelle à 25 °C conformément à IEC 61812-1
  • Durée de l'impulsion : 100 ms avec charge en parallèle typique / 30 ms typique
  • Résistance d'isolement : 100 M' à 500 V DC conformément à IEC 60664-1
  • Temps de reset : 120 ms sur désexcitation typique
  • Facteur de marche : 100 %
  • Puissance consommée en va : <= 0.7 VA à 12 V AC
  • Puissance consommée en w : <= 0.5 W à 12 V DC
  • Courant commuté minimum : 10 mA 5 V DC
  • Courant commuté maximum : 8 A AC/DC
  • Tension de coupure maximale : 250 V AC
  • Pouvoir de coupure : <= 2000 VA
  • Taux de disponibilité en hz : 10 Hz
  • Durée de vie électrique : 100000 cycle pour résistif charge (8 A à 250 V AC maximum)
  • Durée de vie mécanique : 10000000 cycle
  • Tenue diélectrique : 2.5 kV 1 mA/1 minute 50 Hz conformément à IEC 61812-1
  • [uimp] tension assignéede tenue aux chocs : 5 kV (1,2/50 µs)
  • Retard réponse : < 100 ms
  • Marquage : CE
  • Distance de fuite : 4 kV/3 conformément à IEC 60664-1
  • Position de montage : Toutes positions in relation to normal vertical mounting plane
  • Support de montage : Rail DIN 35 mm conformément à EN/IEC 60715
  • Signalisation locale : Voyant DEL stabilisé : relais alimenté, aucune temporisation en cours / Voyant DEL clignotant : temporisation en cours (80 % ON and 20 % OFF) / Voyant DEL pulsing: relay de-energised, no timing in progress (except function Di-D and Li-L) (5 % ON and 95 % OFF)
  • Masse du produit : 0.07 kg
Référence : SCHRE17RMJU (Schneider-Electric)

Les avis clients

Caractéristiques techniques

Courant nominal 8,0 A
Largeur 17,5 mm
Hauteur 90,0 mm
Profondeur 72,0 mm
Adapté à un montage frontal Oui
Avec socle d'enfichage Non
Commande à distance possible Non
Uniquement adapté pour commande à distance Non
Fonction clignotement avec pause, temps fixe Oui
Fonction clignotement avec impulsion, temps fixe Oui
Fonction cadencée avec pause, variable Oui
Fonction cadencée avec impulsion, variable Oui
Avec sortie de semiconducteur Non
Fonction retardée à l'enclenchement Oui
Fonction glissant à l'enclenchement Oui
Fonction étoile/triangle Non
Plage temporelle 360000,0 min
Plage temporelle 360000 min
Fonction retardement du déclenchement Oui
Fonction à contact fugitif Oui
Fonction formation d'impulsion Oui
Finition du raccordement électrique Raccordement à vis
Tension d'alimentation de courant nominal us à ca 50 hz 12,0 V
Tension d'alimentation de courant nominal us à ca 50 hz 12 V
Tension d'alimentation de courant nominal us à ca 60 hz 12,0 V
Tension d'alimentation de courant nominal us cc 12,0 V
Tension d'alimentation de courant nominal us cc 12 V
Nombre de sorties, non retardées, contact inverseur 1,0
Nombre de sorties, retardées, contact inverseur 1,0
Enfichable sur un contacteur Non
Sorties, commutable, retardées/non retardées Non
Adapté à un montage de profilés chapeaux Oui
Type de tension d'actionnement Ac/dc
Nombre de sorties, non retardées, contact à ouverture 0,0
Nombre de sorties, non retardées, contact à fermeture 0,0
Nombre de sorties, retardées, contact à ouverture 0,0
Nombre de sorties, retardées, contact à fermeture 0,0
