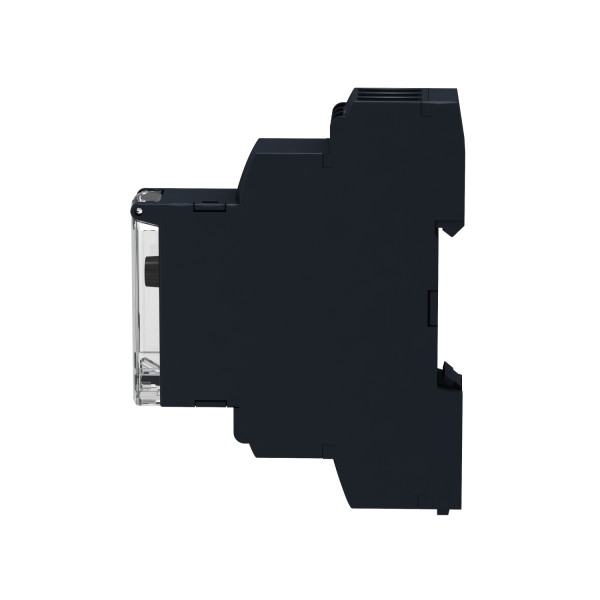

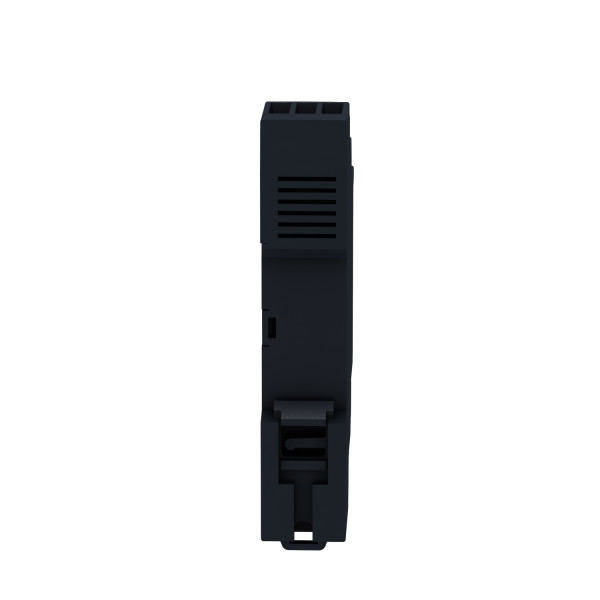

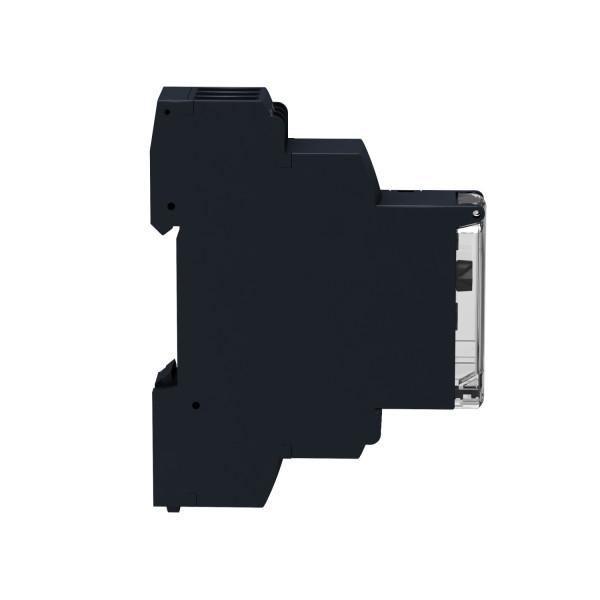

TEMPO MULTI 24VDC 24 240V AC

Description

• Gamme de produits : Zelio Time
• Type de produit ou de composant : Relais de temporisation modulaire
• Type de sortie tor : Relais
• Largeur : 17.5 mm
• Nom de composant : RE17R
• Type de temporisation : A / C.a. / At / B / Bw / C / D / Di / H / Ht
• Domaine de réglage de la temporisation : 0.1...1 s / 1...10 H / 1...10 min / 1...10 s / 10...100 H / 6...60 min / 6...60 s
• [us] tension d'alimentation : 24 V DC / 24...240 V AC 50/60 Hz
• Courant de sortie nominal : 8 A

• Matériau des contacts : Sans cadmium
• Type de commande : Sélecteur sur face avant
• Plage d'utilisation en tension : 0,85 à 1,1 Us
• Fréquence d'alimentation : 50...60 Hz (+/- 5 %)
• Tension d'entrée : 10 V
• Mode de raccordement : Bornes à vis, capacité de serrage: 1 x 0.5...1 x 3.3 mm² AWG20...AWG12 (rigide) sans embout / Bornes à vis, capacité de serrage: 2 x 0.5...2 x 2.5 mm² AWG20...AWG14 (rigide) sans embout / Bornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG24...AWG14 (souple) avec embout / Bornes à vis, capacité de serrage: 2 x 0,2 à 2 x 1,5 mm² AWG24...AWG16 (souple) avec embout
• Couple de serrage : 0.6...1 N.m conformément à IEC 60947-1
• Matière du boîtier : Auto-extinguible
• Précision de répétition : +/-0,5% conformément à IEC 61812-1
• Dérive en température : +/- 0,05 %/°C
• Dérive en tension : +/- 0,2 %/V
• Réglage exact du temps de retard : +/- 10 % pleine échelle à 25 °C conformément à IEC 61812-1
• Durée de l'impulsion : 100 ms avec charge en parallèle typique / 30 ms typique
• Résistance d'isolement : 100 M' à 500 V DC conformément à IEC 60664-1
• Temps de reset : 120 ms sur désexcitation typique
• Facteur de marche : 100 %
• Puissance consommée en va : <= 32 VA à 240 V AC
• Puissance consommée en w : <= 0.6 W à 24 V DC
• Courant commuté minimum : 10 mA 5 V DC
• Courant commuté maximum : 8 A AC/DC
• Tension de coupure maximale : 250 V AC
• Pouvoir de coupure : <= 2000 VA
• Taux de disponibilité en hz : 10 Hz
• Durée de vie électrique : 100000 cycle pour résistif charge (8 A à 250 V AC maximum)
• Durée de vie mécanique : 10000000 cycle
• Tenue diélectrique : 2.5 kV 1 mA/1 minute 50 Hz conformément à IEC 61812-1
• [uimp] tension assignéede tenue aux chocs : 5 kV (1,2/50 µs)
• Retard réponse : < 100 ms
• Marquage : CE
• Distance de fuite : 4 kV/3 conformément à IEC 60664-1
• Position de montage : Toutes positions in relation to normal vertical mounting plane
• Support de montage : Rail DIN 35 mm conformément à EN/IEC 60715
• Signalisation locale : Voyant DEL stabilisé : relais alimenté, aucune temporisation en cours / Voyant DEL clignotant : temporisation en cours (80 % ON and 20 % OFF) / Voyant DEL pulsing: relay de-energised, no timing in progress (except function Di-D and Li-L) (5 % ON and 95 % OFF)
• Masse du produit : 0.07 kg
