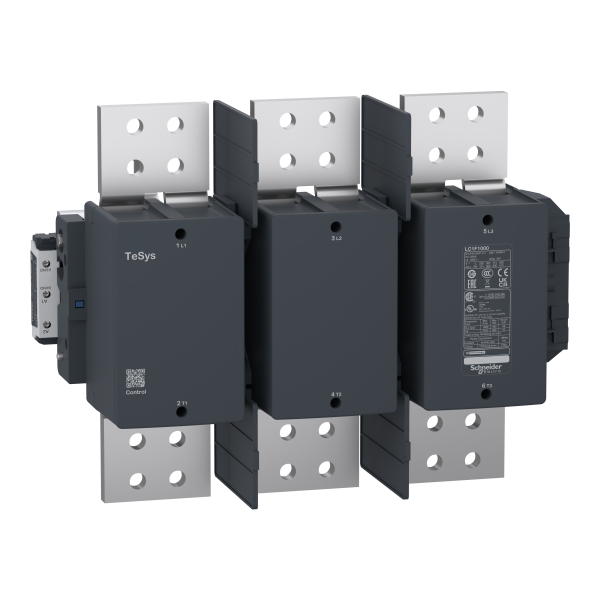

Tesys f - contacteur moteur - 3p - 1000a 415v ac3 - circuit commande 400vca
7039.40 € HT 8447.28 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 24-29 jours Délai estimatif
Jusqu'à 12000 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Gamme : TeSys
Nom du produit : TeSys F
Fonction produit : Contacteur
Nom abrégé de l'appareil : LC1F
Application du contacteur : Commande du moteurCharge résistive
Type de circuit de commande : CA 40...400 Hz
Tension circuit de commande : 400 V AC 40...400 Hz
[uimp] tension assignée de tenue aux chocs : 8 kV
Catégorie de surtension : III
[ith] courant thermique conventionnel : 1250 A à
Pouvoir nominal d'enclenchement irms : 10 kA AC conformément à IEC 60947-4-1
Pouvoir assigné de coupure : 8 kA conformément à IEC 60947-4-1
[icw] courant assigné de courte durée admissible : 10000 A 7500 A 5500 A 4200 A 3000 A
Calibre du fusible à associer : 2000 A gG à
Impédance moyenne : 0,1 mOhm à 50 Hz - Ith 1250 A
[ui] tension assignée d'isolement : 1000 V conformément à IEC 60947-4-11500 V conformément à VDE 0110 gr C
Puissance dissipée par pôle : 200 W AC-1
Support de montage : Platine
Normes : EN 60947-1EN 60947-4-1IEC 60947-1IEC 60947-4-1
Certifications du produit : CCCCSAUL/ETL vérifié
Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…4 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: rigide - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…4 mm² - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : barre 3...4
Temps de fonctionnement : 100…200 ms ouverture40…80 ms fermeture
Vitesse de commande : 600 cyc/h à
Caractéristiques complémentaires :
Catégorie d'emploi : AC-1AC-3
Description des pôles : 3P
Composition des pôles : 3F
[ue] tension assignée d'emploi :
[ie] courant assigné d'emploi : 1250 A (1000 A (
Caractéristiques techniques
| Adapté à un montage sur rail | Non |
| Nombre de contacts à fermeture en tant que contacts principaux | 3,0 |
| Courant de fonctionnement nominal ca-3, 400 v | 1000,0 A |
| Courant de fonctionnement nominal ca-1, 400 v | 1250,0 A |
| Tension d'alimentation de courant nominal us à ca 50 hz | 400,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 400 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 400,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 400 V |
| Type de raccordement du circuit principal | Raccordement par boulon |
| Type de tension d'actionnement | Ac |
| Puissance de fonctionnement nominale, ac-3, 400 v | 560,0 kW |
| Nombre de contacts ouverture en tant que contacts principaux | 0,0 |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
