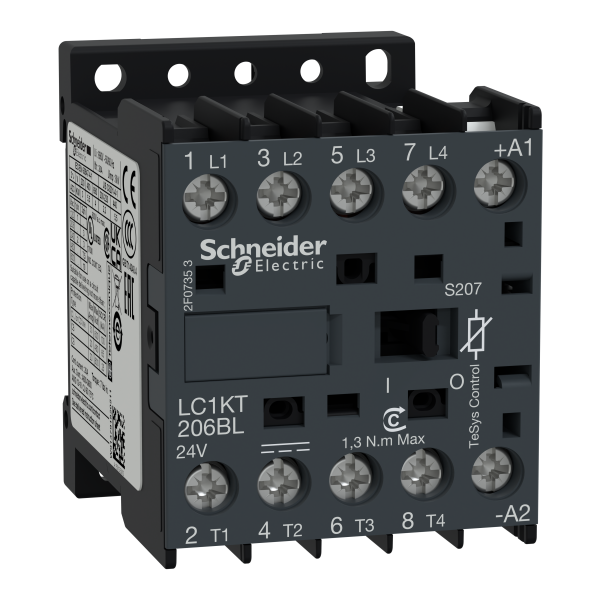

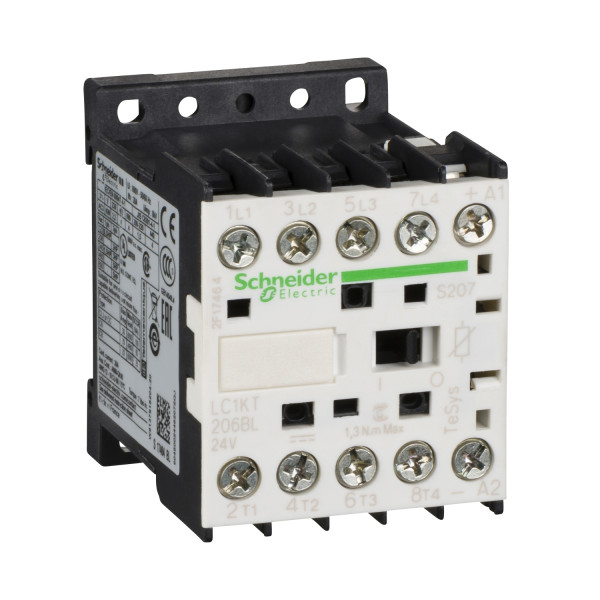

Tesys k - contacteur - 4p - 20a ac1 - 24vbc - cosses fermées ferroviaire

Description

Caractéristiques principales :

Gamme de produits : TeSys K
Gamme : TeSys
Fonction produit : Contacteur
Nom du produit : TeSys K
Nom abrégé de l'appareil : LC1K
Fonction de l’appareil : Contrôle
Application du contacteur : Charge résistive

Caractéristiques complémentaires :

Catégorie d'emploi : AC-1
Description des pôles : 4P
Composition des pôles : 4F
[ue] tension assignée d'emploi : 690 V CA 50/60 Hz pour circuit de puissance
[ie] courant assigné d'emploi : 20 A (16 A (

Type de circuit de commande : CC basse consommation
Tension circuit de commande : 24 V CC
[uimp] tension assignée de tenue aux chocs : 8 kV
Catégorie de surtension : III
[ith] courant thermique conventionnel : 20 A à

Pouvoir nominal d'enclenchement irms : 110 A CA pour circuit de puissance conformément à NF C 63-110110 A CA pour circuit de puissance conformément à IEC 60947
Pouvoir assigné de coupure : 110 A à 415 V conformément à IEC 60947110 A à 440 V conformément à IEC 6094780 A à 500 V conformément à IEC 60947110 A à 220...230 V conformément à IEC 60947110 A à 380...400 V conformément à IEC 6094770 A à 660...690 V conformément à IEC 60947
[icw] courant assigné de courte durée admissible : 90 A 85 A 80 A 60 A 45 A 40 A 20 A = 15 min circuit de puissance
Calibre du fusible à associer : 25 A gG à 10 A gG pour circuit de signalisation conformément à IEC 6094710 A gG pour circuit de signalisation conformément à VDE 0660
Impédance moyenne : 3 mOhm à 50 Hz - Ith 20 A pour circuit de puissance
[ui] tension assignée d'isolement : 690 V pour circuit de puissance conformément à BS 5424690 V pour circuit de puissance conformément à IEC 60947-4-1690 V pour circuit de puissance conformément à NF C 20-040750 V pour circuit de puissance conformément à VDE 0110 gr C690 V pour circuit de signalisation conformément à IEC 60947-4-1690 V pour circuit de signalisation conformément à IEC 60947-5-1
Consommation moyenne à l'appel en w : 1.8 W à 20 °C
Consommation moyenne au maintien en w : 1.8 W à 20 °C
Dissipation thermique : 1.8 W
Plage de tension du circuit de commande : >= 0,10 Uc à 0,7…1,3 Uc à

Mode de raccordement : Power circuit : lugs-ring terminals - external diameter: 7 mm
Vitesse de commande : 3600 cyc/h
Technologie bobine : Avec appareil de suppression intégral
Support de montage : PlatineRail
Couple de serrage : Power circuit : 1.1...1.3 N.m - on lugs-ring terminals - with screwdriver flat Ø 6 mm 3.2 mmPower circuit : 1.1...1.3 N.m - on lugs-ring terminals - with screwdriver Philips No 2 3.2 mm
Temps de fonctionnement : 10…20 ms désexcitation bobine + ouverture "F"10…20 ms désexcitation bobine + ouverture "F"30…40 ms excitation bobine + fermeture "F"
Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
Durée de vie mécanique : 30 Mcycles
Durée de vie électrique : 0.18 Mcycles 20 A AC-1 à Ue

Robustesse mécanique : Chocs contacteur fermé, sur l'axe des X 10 Gn pour 11 ms IEC 60068-2-27Chocs contacteur fermé, sur l'axe des Y 15 Gn pour 11 ms IEC 60068-2-27Chocs contacteur fermé, sur l'axe des Z 15 Gn pour 11 ms IEC 60068-2-27Chocs contacteur ouvert, sur l'axe des X 6 Gn pour 11 ms IEC 60068-2-27Chocs contacteur ouvert, sur l'axe des Y 10 Gn pour 11 ms IEC 60068-2-27Chocs contacteur ouvert, sur l'axe des Z 10 Gn pour 11 ms IEC 60068-2-27Vibrations contacteur fermé 4 Gn, 5 à 300 Hz IEC 60068-2-6Vibrations contacteur ouvert 2 Gn, 5 à 300 Hz IEC 60068-2-6
Hauteur : 58 mm
Largeur : 45 mm
Profondeur : 57 mm
Poids : 0.235 kg
