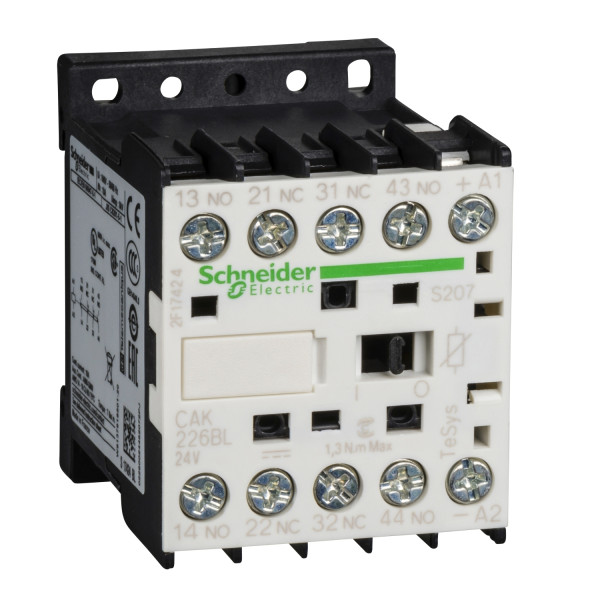

Tesys k - contacteur auxiliaire - 2f+2o - 24vbc - cosses fermées ferroviaire
80.88 € HT 97.06 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 10-15 jours Délai estimatif
Jusqu'à 194 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Gamme : TeSys
Nom du produit : TeSys CAK
Fonction produit : Relais de contrôle
Nom abrégé de l'appareil : CAK
Application du contacteur : Télécommande
Catégorie d'emploi : AC-15DC-13
Description des pôles : 4P
Composition des pôles : 2F+2O
[ue] tension assignée d'emploi :
Type de circuit de commande : CC basse consommation
Tension circuit de commande : 24 V CC
Caractéristiques complémentaires :
Technologie bobine : Avec appareil de suppression intégral
[uimp] tension assignée de tenue aux chocs : 8 kV
[ith] courant thermique conventionnel : 20 A at
Pouvoir nominal d'enclenchement irms : 110 A at 690 V conforming to IEC 60947110 A at 690 V conforming to NF C 63-110
[icw] courant assigné de courte durée admissible : 90 A 85 A 80 A 60 A 45 A 40 A 20 A = 15 min
Calibre du fusible à associer : 10 A gG conformément à IEC 6094710 A gG conformément à VDE 0660
[ui] tension assignée d'isolement : 690 V conformément à BS 5424690 V conformément à IEC 60947750 V conformément à VDE 0110 gr C
Support de montage : PlatineRail
Mode de raccordement : Bornes à anneau - diamètre externe: 7 mm
Couple de serrage : Power circuit : 1.1 N.m - on lugs-ring terminals - with screwdriver Philips No 2 3.2 mmPower circuit : 1.1 N.m - on lugs-ring terminals - with screwdriver flat Ø 6 mm 3.2 mm
Plage de tension du circuit de commande : 0,7…1,3 Uc à 50 °C opérationnel0,7…1,3 Uc à 50 °C opérationnel
Temps de fonctionnement : 10…20 ms désexcitation bobine + ouverture "F"25…35 ms excitation bobine + ouverture "O"30…40 ms excitation bobine + fermeture "F"15…25 ms désexcitation bobine + fermeture "O"
Durée de vie mécanique : 30 Mcycles
Vitesse de commande : 6000 cyc/h
Immunité aux micro coupures : 2 ms
Consommation moyenne à l'appel en w : 1.8 W à 20 °C
Consommation moyenne au maintien en w : 1.8 W à 20 °C
Dissipation thermique : 1.8 W
Tension de commutation minimale : 17 V
Courant commuté minimum : 5 mA
Distance de non-recouvrement : 0,5 mm
Résistance d'isolement : > 10 M?
Hauteur : 58 mm
Largeur : 45 mm
Profondeur : 57 mm
Poids : 0.235 kg
Caractéristiques techniques
| Mode de pose | Rail/ vis din |
| Interface | Non |
| Nombre de contacts auxiliaires à fermeture | 2,0 |
| Nombre de contacts auxiliaires à ouverture | 2,0 |
| Courant de fonctionnement nominal, 400 v | 10,0 A |
| Tension d'alimentation de courant nominal us cc | 24,0 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Commande manuelle possible | Non |
| Avec affichage led | Non |
| Type de raccordement du circuit auxiliaire | Autre |
| Type de tension d'actionnement | Dc |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Nombre de contacts auxiliaires à ouverture, commutation retardée | 0,0 |
| Nombre de contacts auxiliaires à fermeture, à action avancée | 0,0 |
| Commande manuelle | Non |
