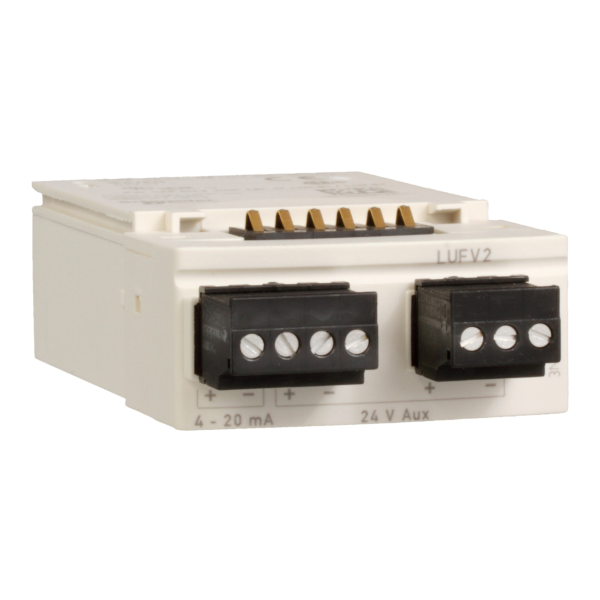

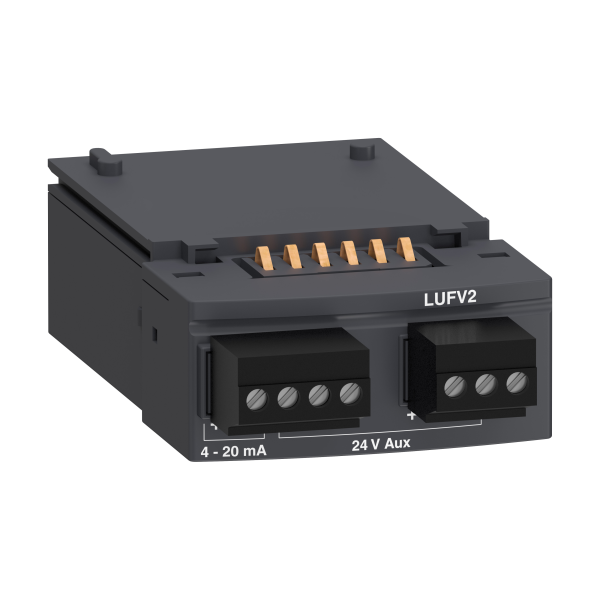

module de protection MOD VISU CHARGE MOTEUR 4-20 MA

Description

• Gamme : TeSys
• Nom abrégé d'appareil : LUF
• Type de produit ou de composant : Module de fonction
• Compatibilité produit : LUCB / LUCC / LUCD / LUCM

• Mode d'installation : Kit enfichable
• Emplacement de montage : Avant
• Fonction disponible : Indication de charge moteur
• [us] tension d'alimentation : 24 V DC
• Fonction de sortie analogique : 4.2 mA
• Type de signal de sortie : Valeur de la moyenne I/rapport Ir dans la plage de 0 à 2 pour LUCB et LUCD / Valeur de la moyenne I/rapport Ir dans la plage de 0 à 3 pour LUCC
• Impédance de charge ohmique : <= 500 Ohm / 100 Ohm typique
• Précision de mesure : +/- 10 % avec unité de contrôle multifonctionnelle - résolution: 1 % d'Ir / +/- 6 % avec unité de contrôle avancée
• Pas de raccordement : 3.81 mm
• Mode de raccordement : Borniers à vis-étrier 2 câble 0.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 1 câble 0.14...1 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 1 câble 0.14...1 mm² - rigidité du câble: rigide - sans extrémité de câble / Borniers à vis-étrier 1 câble 0.25...0.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 1 câble 0.25...1 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 2 câble 0.14...0.5 mm² - rigidité du câble: rigide - sans extrémité de câble / Borniers à vis-étrier 2 câble 0.14...0.75 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 2 câble 0.25...0.34 mm² - rigidité du câble: souple - avec extrémité de câble
• Type de câble à associer : AWG 26...AWG 16
• Couple de serrage : 0.2...0.25 N.m - avec tournevis 2.5 mm plat
• Masse du produit : 0.05 kg
