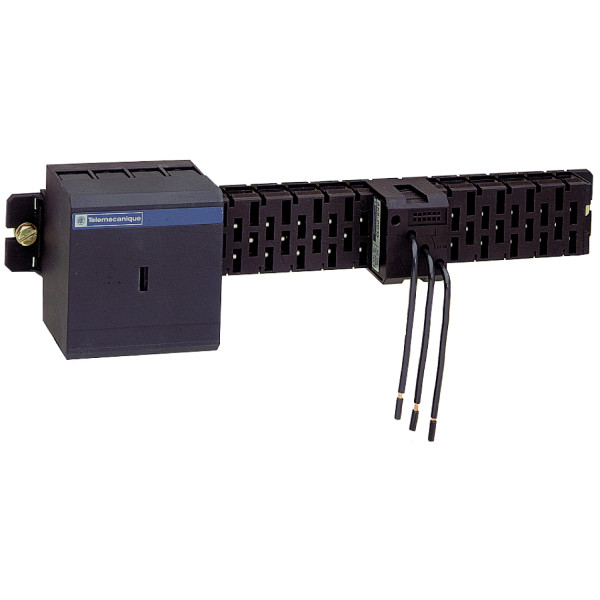

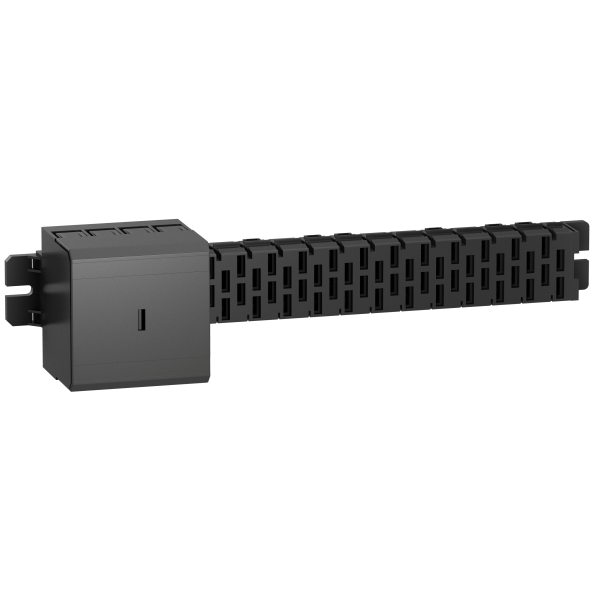

Schneider Electric Jdb Tetra 160A Lg 344Mm

Description

• Gamme : Linergy
• Nom du produit : HK
• Type de produit ou de composant : Jeu de barres
• Nombre de dérivations : 12
• Longueur de barre : 344 mm
• Largeur du coffret/armoire en mm : 600 mm
• Type de réseau : AC
• [ie] courant assigné d'emploi : 160 A à 35 °C
• [ue] tension assignée d'emploi : 400 V (branchement et débranchement à vide, avec l'alimentation activée) conformément à IEC 60439-1 / 480 V (branchement et débranchement à vide, avec l'alimentation activée) conformément à CSA / 480 V (branchement et débranchement à vide, avec l'alimentation activée) conformément à UL / 600 V (branchement et débranchement, avec alimentation désactivée) conformément à CSA / 600 V (branchement et débranchement, avec alimentation désactivée) conformément à UL / 690 V (branchement et débranchement, avec alimentation désactivée) conformément à IEC 60439-1
• Nombre de conducteurs : 4

• Fréquence du réseau : 50/60 Hz
• [ui] tension assignée d'isolement : 600 V conformément à UL / 690 V conformément à IEC 60439-1 / 600 V conformément à CSA
• Courant de crête : 25 kA
• Type de protection : Fusibles aM (In = 160 A, Isc = 100 kA, Ie = 160 A) / Fusibles gF (In = 160 A, Isc = 100 kA, Ie = 160 A) / Disjoncteur NS160H (In = 160 A, Isc = 36 kA, Ie = 160 A) / Disjoncteur NS160H (In = 160 A, Isc = 70 kA, Ie = 160 A)
• Mode de raccordement : Connecteur, 2.5...70 mm² souple câble avec extrémité de câble / Connecteur, 2.5...70 mm² rigide câble
• Couple de serrage : 10 N.m
• Position de montage : Horizontal montage / Vertical montage utilisation de l'arrêt latéral AK5BT01 sur les platines de montage AK5PA
• Tenue à la flamme : V0 conformément à UL 94
• Masse du produit : 0.7 kg
