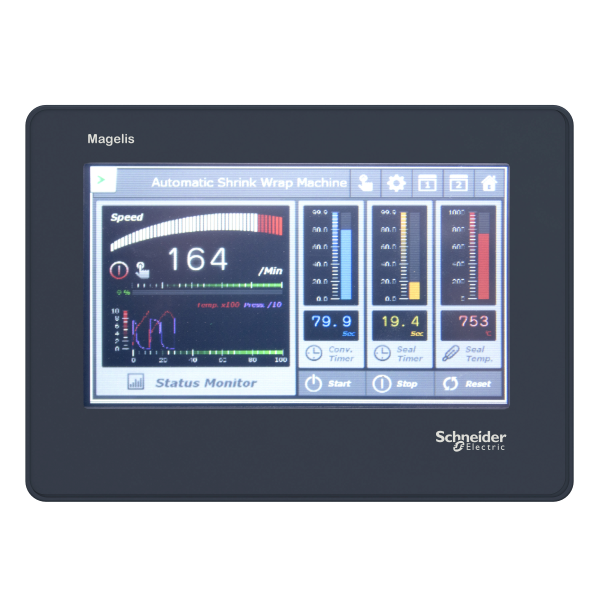

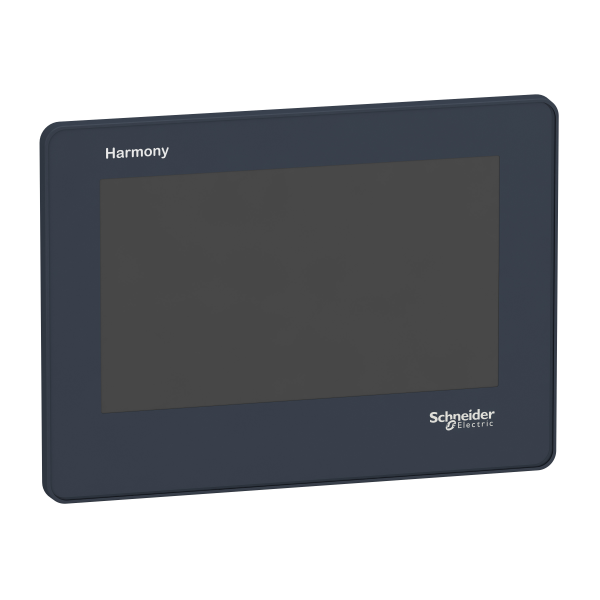

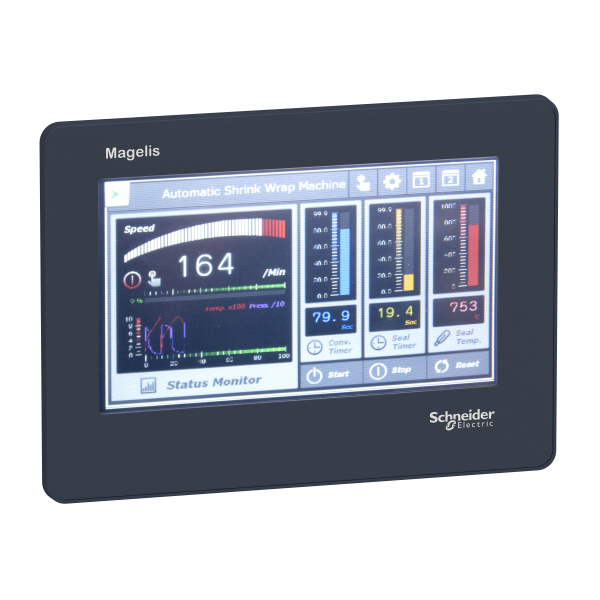

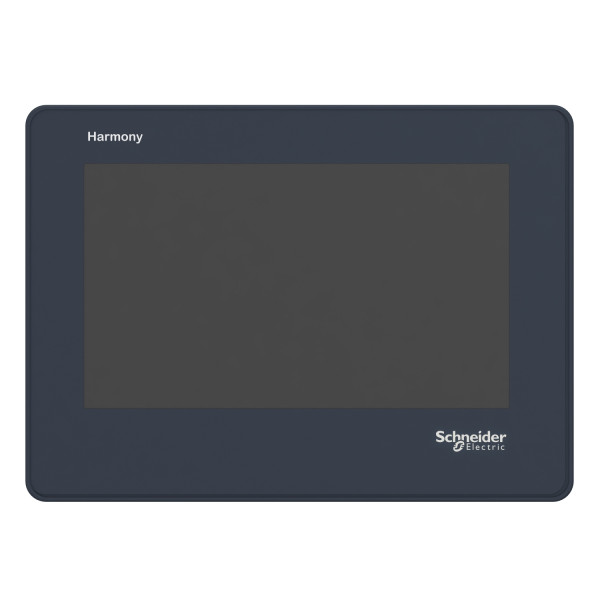

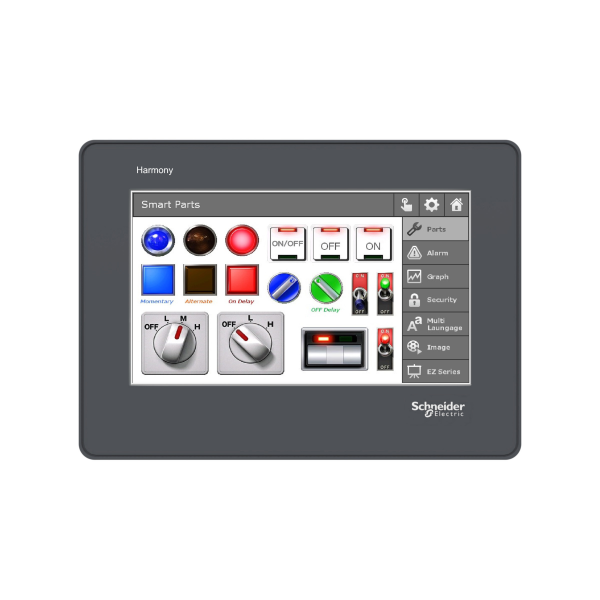

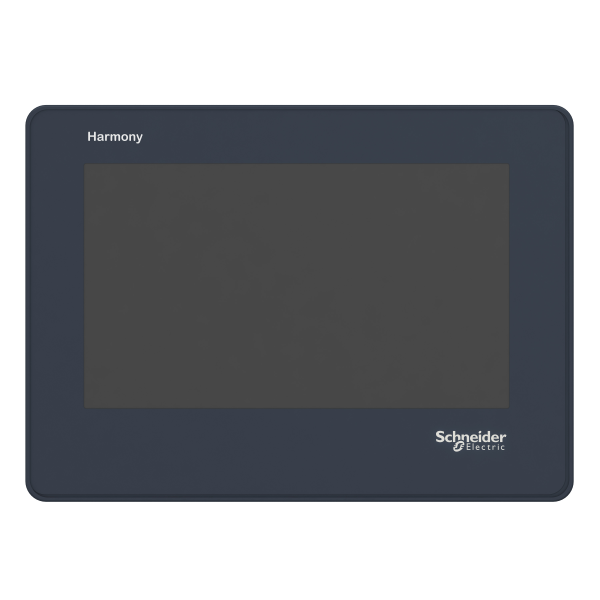

Touch Panel 4.3 Color Ethernet
327.81 € HT 393.37 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 786 points de fidélité en achetant ce produit
Description
Désignation :- Touch Panel 4.3 Color Ethernet
- Gamme de produits : Magelis STO & STU
- Fonction produit : Écran tactile
- Logiciel de programmation : Vijeo XD
- Système d'exploitation : Magelis
- Taille de l'affichage : 4.3 inch
- Type d'affichage : LCD TFT couleur
- Couleur d'affichage : 65536 couleurs
- Résolution en pixel : 480 x 272 pixels
- Afficheur tactile : Analogique
- Durée de vie du rétro éclairage : 50 000 heures (blanc)
- Luminosité : Réglage sur 16 niveaux
- Police de caractère : ASCII (caractères européens), Chinois (chinois simplifié), Cyrillique, Japonais (ANK, Kanji), Coréen, Taïwanais (Chinois traditionnel)
- [us] tension d'alimentation : 12...24 V DC - 10...20 %
- Puissance consommée : 8.1 W
- Nombre de pages : 8999
- Port ethernet : 10BASE-T/100BASE-TX
- Type de mémoire : Sauvegarde des données, 128 Ko, Mémoire d'application, 32 Mo
- Type de connexion intégrée : 1 Ethernet TCP/IP RJ45, 1 port USB (V2.0) mini B USB, 1 port USB (V2.0) USB type A
- Horodateur : With RTC-battery set (optionnel)
- Protocoles téléchargeables : Modbus, Modbus TCP, Protocoles tiers
- Compatibilité de gamme : Omron, Allen-Bradley, MitsubishI, Siemens
- Mode de fixation : By 2 installation fasteners sur panneau de 1,5 à 6 mm d'épaisseur
- Matière du boitier : PPT
- Matière de la face avant : Plastique
- Cut-out dimensions : 77.5 x 112.5 mm, 66 x 105 mm (with mounting adaptor)
- Poids : 0.22 kg
Caractéristiques techniques
| Adapté aux fonctions de sécurité | Non |
| Taille de l'écran | 4,3 mm |
| Type de tension d’alimentation | Dc |
| Protocole pris en charge pour lon | Non |
| Nombre d'interfaces matérielles industrial ethernet | 1 |
| Nombre d'interfaces matérielles usb | 2 |
| Protocole pris en charge pour tcp/ip | Oui |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Oui |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Oui |
| Avec écran couleur | Oui |
| Nombre de couleurs de l'écran | 65536 |
| Nombre de pixels, horizontal | 480 |
| Nombre de pixels, vertical | 272 |
| Avec clavier numérique | Non |
| Avec clavier alphabétique | Non |
| Mémoire projet/mémoire utilisateur utiles | 27136 Ko |
| Avec affichage de messages | Oui |
| Avec système de message (tampon et acquittement inclus) | Oui |
| Représentation des valeurs de processus (sortie) possible | Oui |
| Valeur de processus par défaut (entrée) possible | Oui |
| Avec recettes | Oui |
| Sortie d'impression disponible | Non |
| Nombre de langues en ligne | 6 |
| Composants logiciels supplémentaires, chargeables | Oui |
| Classe de protection (ip), face avant | Ip65/ip67 |
| Avec interfaces logicielles | Oui |
| Montage possible sur barres profilées | Non |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Montage mural/direct possible | Oui |
| Standard radio bluetooth | Non |
| Standard radio wlan 802.11 | Non |
| Maître io-link | Oui |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Oui |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension d'alimentation cc | 24 V |
| Tension d'alimentation cc | 24 V |
| Finition de l'écran | Tft |
| Nombre d'échelles de gris/de bleu de l'écran | 16 |
| Standard radio gprs | Non |
| Standard radio gsm | Non |
| Standard radio umts | Non |
| Technologie tactile | Autre |
| Degré de protection (nema), façade | Autre |
| Température d'utilisation | 50 °C |
| Nombre d'interfaces matérielles en série rs-232 | 0 |
| Nombre d'interfaces matérielles en série rs-422 | 0 |
| Nombre d'interfaces matérielles en série rs-485 | 0 |
| Nombre d'interfaces matérielles en série tty | 0 |
| Nombre d'interfaces matérielles parallèles | 0 |
| Nombre d'autres interfaces matérielles | 0 |
| Nombre de touches de fonction, programmable | 0 |
| Nombre de niveaux de protection par mot de passe | 0 |
| Nombre d'interfaces matérielles profinet | 0 |
| Nombre d'interfaces matérielles wireless | 0 |
| Nombre de touches à led | 0 |
| Nombre de touches système | 0 |
| Profondeur d'encastrement | 38,8 mm |
| Largeur de l'avant | 124,9 mm |
| Hauteur de l'avant | 90,4 mm |
