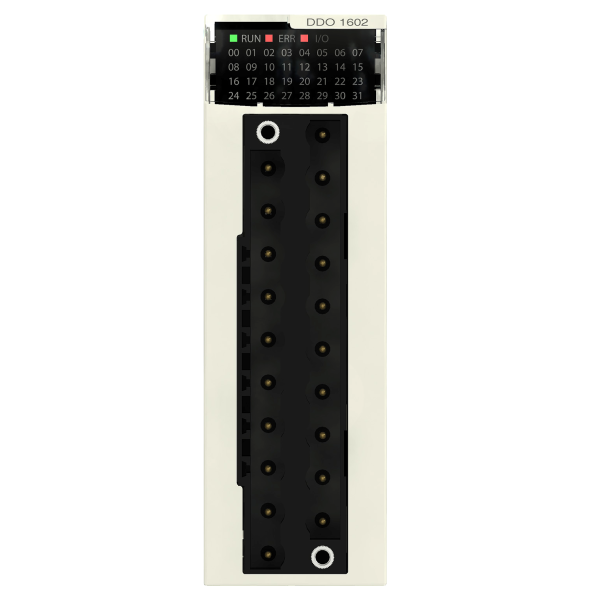

Schneider Electric H Dig 16Q Trans Source 0.
Schneider Electric H Dig 16Q Trans Source 0.

Photo(s) non contractuelle(s)

Schneider Electric H Dig 16Q Trans Source 0.

375.85 € HT 451.02 € TTC

Marque Schneider Electric

Référence BMXDDO1602H

EAN 3595864025766

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 102-107 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Plateforme d'automatisme Modicon M340
  • Type de produit ou de composant : Module de sorties numériques
  • Application spécifique du produit : Pour environnements sévères
  • Raccordement électrique : Connecteur 20 points
  • Nombre sorties tor : 16 conformément à EN/IEC 61131-2
  • Type de sortie tor : Statique
  • État sortie tor : Positif
  • Tension de sortie tor : 24 V 19...30 V c.c.
  • Courant de sortie tor : 0.5 A
  • Compatibilité de sortie : Entrée CC IEC 61131-2 type 3 / Pas d'entrée CC IEC 61131-2
Caractéristiques complémentaires :
  • Courant par voie : <= 0.625 A
  • Courant par module : <= 10 A
  • Courant de fuite : <= 0.5 mA à phase 0
  • [ures] tension résiduelle : <= 1.2 V à phase 1
  • Résistance d'isolement : > 10 M' 500 V DC
  • Puissance dissipée en w : <= 4 W
  • Temps de réponse de la sortie : 1.2 ms
  • Mise en parallèle des sorties : Oui : 2 maximum
  • Consommation électrique typique : 100 mA à 3,3 V DC
  • Fiabilité mtbf : 409413 H
  • Type de protection : Protection contre court-circuit externe / Overload protection / Overvoltage protection / Protection inversion de polarité
  • Protection contre les surcharges en sortie : Avec disjoncteur électronique 1,5 In < Id < 2 In / Avec limiteur de courant
  • Protection surtension en sortie : Avec diode suppresseuse de surtension
  • Protection court-circuit sortie : Avec fusible externe 2 A
  • Protection inversion de polarité : Diode montée à l''opposé
  • Seuil de détection de tension : < 14 V DC préactuateur erreur / > 18 V DC préactuateur à phase 0
  • Charge sur lampe à filament : <= 6 W
  • Fréquence de commutation : 0,5/LI² Hz
  • Impédance de charge ohmique : <= 48 Ohm
  • Led d'état : 1 LED rouge pour erreur module (ERR) / 1 LED vert pour module en marche (RUN) / 1 DEL par canal vert pour diagnostic du canal / 1 LED rouge pour module E/S
  • Masse du produit : 0.12 kg
Référence : SCHBMXDDO1602H (Schneider-Electric)

Les avis clients

Caractéristiques techniques

Hauteur 100,0 mm
Profondeur 150,0 mm
Adapté aux fonctions de sécurité Non
Nombre de sorties numériques 16,0
Temps de retard en cas de changement de signal 1,2 ms
Temps de retard en cas de changement de signal 1,2 ms
Type de tension d’alimentation Dc
Type de tension d'entrée Dc
Capacité de redondance Non
Courant de sortie 0,5 A
Protection contre les courts-circuits, sorties disponibles Oui
Type de sortie numérique Transistor
Finition du raccordement électrique Fiche
Catégorie de protection contre les explosions pour le gaz Sans
Catégorie de protection contre les explosions pour la poussière Sans
Matériel associé (ex ia) Non
Matériel associé (ex ib) Non
Catégorie selon en 954-1 1
Niveau de performance selon en iso 13849-1 Sans
Tension d'alimentation cc 24,0 V
Tension d'alimentation cc 3,3 V
Tension admissible à la sortie 24,0 V
Tension admissible à la sortie 24 V
Type de tension de sortie Dc
Entrées numériques configurables Non
Sorties numériques configurables Oui
Sil conformément à iec 61508 Sans
Nombre d’entrées numériques 0,0
Largeur 33,0 mm
Courant d'entrée au signal 1 0,65 A
Tension admissible à l'entrée 24,0 V
