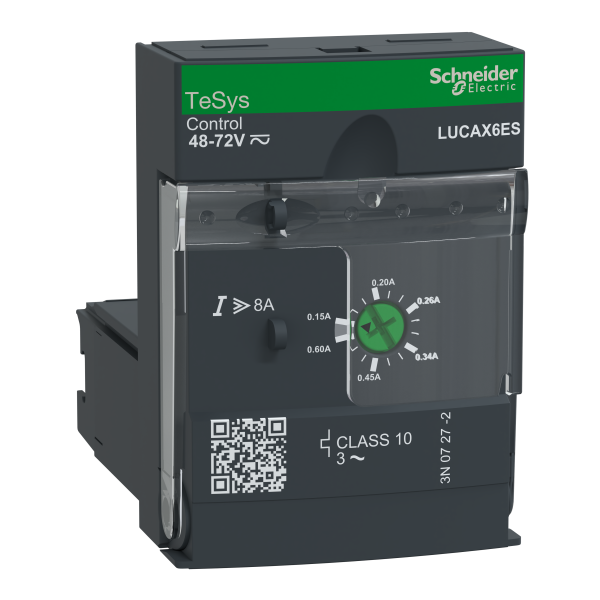

UNITE 0,15-0,6A 48-72V CTRL STANDARD CL 10

Description

• Gamme : TeSys
• Product name : TeSys U
• Nom abrégé d'appareil : LUCA
• Type de produit ou de composant : Unité de contrôle standard
• Application spécifique du produit : Critères protection de base pour démarreurs moteur : surcharge et court-circuit
• Compatibilité produit : LUFC00 / LUFN..
• Catégorie d'emploi : AC-41 / AC-43 / AC-44
• Puissance moteur kw : 0.09 kW à 400...440 V AC 50/60 Hz
• Zone de réglage de protection thermique : 0.15...0.6 A
• Tension circuit de commande : 48 V c.a. / 48...72 V c.c.
• Classe de surcharge thermique : Classe 10 - limite de fréquence: 40...60 Hz - compensation de température: -25...70 °C - conformément à IEC 60947-6-2 / Classe 10 - limite de fréquence: 40...60 Hz - compensation de température: -25...70 °C - conformément à UL 508

• Fonction disponible : Protection de fuite à la terre / Réinitialisation manuelle / Protection contre surintensité et court-circuit / Protection contre les défauts et déséquilibres de phase
• Mode d'installation : Kit enfichable
• Emplacement de montage : Avant
• Plage de tension du circuit de commande : 38,5 à 72 V pour c.a. circuit 48 V en marche / 38,5 à 93 V pour c.c. circuit 48...72 V en marche
• Consommation électrique typique : 280 mA à 48 V c.a. I maximum lors de la fermeture avec LUB12 / 280 mA à 48 V c.a. I maximum lors de la fermeture avec LUB32 / 280 mA à 48...72 V c.c. I maximum lors de la fermeture avec LUB12 / 280 mA à 48...72 V c.c. I maximum lors de la fermeture avec LUB32 / 35 mA à 48 V c.a. I eff étanche avec LUB12 / 35 mA à 48...72 V c.c. I eff étanche avec LUB12 / 45 mA à 48 V c.a. I eff étanche avec LUB32 / 45 mA à 48...72 V c.c. I eff étanche avec LUB32
• Temps de fonctionnement : 35 ms ouverture avec LUB12 pour télécommande / 35 ms ouverture avec LUB32 pour télécommande / 60 ms fermeture avec LUB12 pour télécommande / 60 ms fermeture avec LUB32 pour télécommande
• Type de charge : Moteur triphasé - refroidissement: refroidissement naturel
• Seuil de déclenchement : 14,2 x Ir +/- 20 %
• [ui] tension assignée d'isolement : 600 V conformément à UL 508 / 690 V conformément à IEC 60947-1 / 600 V conformément à CSA C22.2 No 14
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-6-2
• Déconnexion sûre du circuit : SELV 400 V entre les circuits de commande et auxiliaires conformément à IEC 60947-1 / SELV 400 V entre le circuit de commande ou auxiliaire et le circuit principal conformément à IEC 60947-1
• Masse du produit : 0.135 kg
