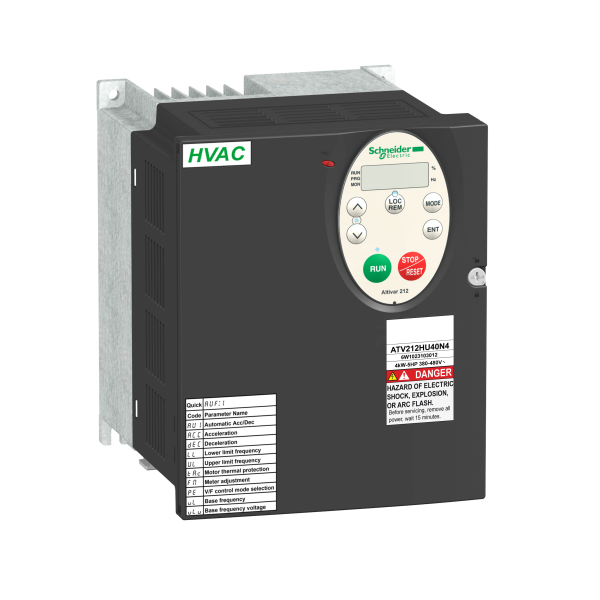

ATV212 3kW 4HP 480V tri

Description

• Gamme de produits : Altivar 212
• Type de produit ou de composant : Variable speed drive
• Nom abrégé d'appareil : ATV212
• Destination du produit : Asynchronous motors
• Application spécifique du produit : Pompes et ventilateurs en HVAC
• Variante de construction : Avec dissipateur thermique
• Nombre de phases réseau : 3 phases
• Puissance moteur kw : 3 kW
• [us] tension d'alimentation : 380...480 V (- 15...10 %)
• Limites de la tension d'alimentation : 323...528 V
• Fréquence d'alimentation : 50...60 Hz (- 5...5 %)
• Fréquence du réseau : 47,5...63 Hz
• Filtre cem : Filtre intégré CEM Classe C2
• Courant de ligne : 4.9 A pour 480 V / 6.2 A pour 380 V

• Puissance apparente : 5.5 kVA pour 380 V
• Lsc présumé de ligne : 5 kA
• Courant de sortie permanent : 7.2 A à 380/460 V
• Courant transitoire maximum : 7.9 A pour 60 s
• Fréquence de sortie du variateur de vitesse : 0.5...200 Hz
• Fréquence de commutation nominale : 12 kHz
• Fréquence de commutation : 12...16 kHz avec facteur de correction / 6...16 kHz réglable
• Gamme de vitesse : 1...10
• Précision de vitesse : +/-10% du glissement nominal pour 0,2 Tn à Tn variation du couple
• Précision de couple : +/- 15 %
• Surcouple transitoire : 120 % ducouple nominal du moteur, +/- 10 % pour 60 s
• Profil de commande pour moteur asynchrone : Rapport tension/fréquence, 2 points / Rapport tension/fréquence, 5 points / Commande vecteur de flux sans capteur, standard / Rapport tension/fréquence - Économie d'énergie, U/f quadratique / Voltage/frequency ratio, automatic IR compensation (U/f + automatic Uo)
• Boucle de régulation : Régulateur PI réglable
• Compensation de glissement du moteur : Adjustable / Automatic whatever the load / Non disponible pour la commande moteur en rapport tension/fréquence
• Signalisation locale : 1 DEL - RED - bus CC alimenté
• Tension de sortie : <= power supply voltage
• Isolement : Electrical between power and control
• Type de câble : IEC cable sans kit de montage : 1 fil(s) - 45 °C, cuivre 90°C / XLPE/EPR / IEC cable sans kit de montage : 1 fil(s) - 45 °C, cuivre 70°C / PVC / UL 508 cable avec kit UL type 1 : 3 fil(s) - 40 °C, cuivre 75°C / PVC
• Raccordement électrique : Bornier 2.5 mm² / AWG 14 (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES) / Bornier 6 mm² / AWG 10 (L1/R, L2/S, L3/T)
• Couple de serrage : 0.6 N.m (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES) / 1.3 N.m - 11,5 livres par pouce (L1/R, L2/S, L3/T)
• Alimentation : Alimentation interne pour le potentiomètre de référence (1 à 10 kOhm) : 10,5 V DC, +/- 5 % - <= 10 A avec protection contre les surcharges et court-circuits / Alimentation interne : 24 V (21...27 V) DC - <= 200 A avec protection contre les surcharges et court-circuits
• Nombre entrées analogiques : 2
• Type d'entrée analogique : Tension configurable par microswitch : (VIA) 0...10 V c.c. - 24 V max - 30000 Ohm - résolution: 10 bits / Tension configurable : (VIB) 0...10 V c.c. - 24 V max - 30000 Ohm - résolution: 10 bits / Sonde PTC configurable : (VIB) 0 à 6 sondes - 1500 Ohm / Courant de commutation configurable : (VIA) 0...20 mA - 250 Ohm - résolution: 10 bits
• Durée d'échantillonnage : 2 ms +/- 0,5 ms (F) - numérique entrée(s) / 2 ms +/- 0,5 ms (R) - numérique entrée(s) / 2 ms +/- 0,5 ms (RES) - numérique entrée(s) / 3.5 ms +/- 0,5 ms (VIA) - analogique entrée(s) / 22 ms +/- 0,5 ms (VIB) - analogique entrée(s)
• Temps de réponse : 2 ms +/- 0,5 ms (FM) - analogique sortie(s) / 7 ms +/- 0,5 ms (FLA, FLC) - numérique sortie(s) / 7 ms +/- 0,5 ms (FLB, FLC) - numérique sortie(s) / 7 ms +/- 0,5 ms (RY, RC) - numérique sortie(s)
• Précision : +/- 0.6 % (VIA) pour une variation de température de 60 °C / +/- 0.6 % (VIB) pour une variation de température de 60 °C / +/- 1 % (FM) pour une variation de température de 60 °C
• Erreur de linéarité : +/- 0,15 % de la valeur maximale pour entrée (VIA) / +/- 0,15 % de la valeur maximale pour entrée (VIB) / +/-0,2 % pour sortie (FM)
• Nombre sorties analogiques : 1
• Type de sortie analogique : Tension configurable par microswitch : (FM) 0...10 V DC - 7620 Ohm - résolution: 10 bits / Courant de commutation configurable : (FM) 0...20 mA - 970 Ohm - résolution: 10 bits
• Nombre sorties tor : 2
• Type de sortie tor : Relais logique configurable : (FLA, FLC) non - 100000 cycle / Relais logique configurable : (FLB, FLC) "O'' - 100000 cycle / Relais logique configurable : (RY, RC) non - 100000 cycle
• Courant commuté minimum : 3 mA à 24 V DC (Relais logique configurable)
• Courant commuté maximum : 5 A à 250 V AC sur résistif charge - cos phi = 1 - L/R = 0 ms (FL, R) / 5 A à 30 V DC sur résistif charge - cos phi = 1 - L/R = 0 ms (FL, R) / 2 A à 250 V AC sur inductif charge - cos phi = 0,4 - L/R = 7 ms (FL, R) / 2 A à 30 V DC sur inductif charge - cos phi = 0,4 - L/R = 7 ms (FL, R)
• Type d'entrée tor : Programmable (F) 24 V c.c., avec niveau 1 PLC - 4700 Ohm / Programmable (R) 24 V c.c., avec niveau 1 PLC - 4700 Ohm / Programmable (RES) 24 V c.c., avec niveau 1 PLC - 4700 Ohm
• Logiqued'entrée numérique : Logique positive (source) (F, R, RES), <= 5 V (état 0), >= 11 V (état 1) / Logique négative (dissipateur) (F, R, RES), >= 16 V (état 0), <= 10 V (état 1)
• Rampes accélérat et décelérat : Automatique en fonction de la charge / À réglage linéaire séparé de 0,01 à 3200 s
• Freinage d'arrêt : Si injection CC
• Type de protection : Protection surchauffe pour variateur / Court-circuit entre les phases du moteur pour variateur / Surintensité en sortie entre phases et neutre pour variateur / Surtensions sur le bus DC pour variateur / Coupure sur le circuit de contrôle pour variateur / Contre dépassement vitesse limite pour variateur / Sur-tension d'alimentation électrique pour variateur / Contre déperdition phase entréé pour variateur / Thermal protection pour moteur / Coupure phase du moteur pour moteur / Coupures de phase en entrée pour variateur / Étage de puissance thermique pour variateur / Sur-tension ou sous-tension d'alimentation électrique pour variateur / Avec sondes PTC pour moteur
• Tenue diélectrique : 3535 V DC entre terre et bornes d'alimentation électrique / 5092 V DC entre commande et bornes d'alimentation électrique
• Résistance d'isolement : >= 1 M' à 500 V c.c. pendant 1 minute
• Résolution en fréquence : 0,1 Hz pour unité d'affichage / 0,024/50 Hz pour entrée analogique
• Protocole du port communication : APOGEE FLN / BACnet / LonWorks / METASYS N2 / Modbus
• Type de connecteur : 1 RJ45 / 1 open style
• Interface physique : 2-wire RS 485
• Trame de transmission : RTU
• Vitesse de transmission : 9600 bps ou 19200 bps
• Format des données : 8 bits, 1 bit d'arrêt, bits de parité impairs, pairs ou non configurables
• Type de polarisation : Aucune impédance
• Nombre d'adresses : 1...247
• Service communication : Surveillance inhibitrice / Identification du périphérique de lecture (43) / Lecture des registres de maintien (03) 2 mots maximum / Réglage dudélai d'attente de 0.1 à 100 s / Écriture des registres multiples (16) 2 mots au maximum / Écriture de registre simple (06)
• Carte d'options : Communication card pour LonWorks
• Position de montage : Vertical +/- 10 degree
• Largeur : 142 mm
• Hauteur : 184 mm
• Profondeur : 150 mm
• Masse du produit : 3.35 kg
• Puissance dissipée en w : 137 W
• Débit d'air : 47 m3/h
