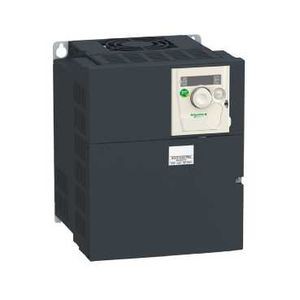

Schneider Electric Atv312 Altivar 5,5Kw 500V Tri 9 Kva 500V Tri

Description

• Gamme de produits : Altivar 312
• Type de produit ou de composant : Variable speed drive
• Destination du produit : Asynchronous motors
• Application spécifique du produit : Machine simple
• Variante de construction : Avec dissipateur thermique
• Nom de composant : ATV312
• Puissance moteur kw : 5.5 kW
• Puissance moteur hp : 7.5 hp
• [us] tension d'alimentation : 380...500 V (- 15...10 %)
• Fréquence d'alimentation : 50...60 Hz (- 5...5 %)
• Nombre de phases réseau : 3 phases
• Courant de ligne : 16.5 A pour 500 V / 21.9 A pour 380 V, 22 kA
• Filtre cem : Intégré
• Puissance apparente : 15 kVA
• Courant transitoire maximum : 21.5 A pour 60 s
• Puissance dissipée en w : 232 W à charge nominale
• Gamme de vitesse : 1...50
• Profil de commande pour moteur asynchrone : Réglage usine: couple constant / Ctrl. vectoriel flux courant sans capteur avec signal cmde. moteur type PWM
• Raccordement électrique : Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6 bornier 2.5 mm² AWG 14 / L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- bornier 16 mm² AWG 6
• Alimentation : Alimentation interne pour entrées logiques à 19...30 V <= 100 mA pour protection contre les surcharges et court-circuits / Alimentation interne pour le potentiomètre de référence (2,2 à 10 kOhm) à 10 à 10,8 V <= 10 mA pour protection contre les surcharges et court-circuits
• Protocole du port communication : CANopen / Modbus
• Degré de protection ip : IP20 sur la partie supérieure sans plaque de protection / IP21 sur bornes de raccordement / IP31 sur la partie supérieure / IP41 sur la partie supérieure
• Carte d'options : Guirlande CANopen communication card / DeviceNet communication card / Fipio communication card / Modbus TCP communication card / Profibus DP communication card

• Limites de la tension d'alimentation : 323...550 V
• Limites de fréquence réseau : 47.5...63 Hz
• Lsc présumé de ligne : 22 kA
• Courant de sortie permanent : 14.3 A à 4 kHz
• Fréquence de sortie du variateur de vitesse : 0...500 Hz
• Fréquence de commutation nominale : 4 kHz
• Fréquence de commutation : 2...16 kHz réglable
• Surcouple transitoire : 170...200 % du couple moteur nominal
• Couple de freinage : 100 % avec résistance de freinage sur cycle continu / 30 % sans résistance de freinage / 150 % avec résistance de freinage pour 60 s
• Boucle de régulation : Régulateur de fréquence PI
• Compensation de glissement du moteur : Adjustable / Automatic whatever the load / Supprimable
• Tension de sortie : <= power supply voltage
• Couple de serrage : 0.6 N.m Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6 / 2.5 N.m L1, L2, L3, U, V, W, PA, PB, PA/+, PC/-
• Isolement : Électrique entre alimentation et contrôle
• Nombre entrées analogiques : 3
• Type d'entrée analogique : AI1 tension configurable 0...10 V, tension d'entrée 30 V max, impédance 30000 Ohm / AI2 tension configurable +/- 10 V, tension d'entrée 30 V max, impédance 30000 Ohm / AI3 courant configurable 0...20 mA, impédance 250 Ohm
• Durée d'échantillonnage : AI1, AI2, AI3 8 ms pour analogique / LI1...LI6 4 ms pour numérique
• Temps de réponse : AOV, AOC 8 ms pour analogique / R1A, R1B, R1C, R2A, R2B 8 ms pour numérique
• Erreur de linéarité : +/-0,2 % pour sortie
• Nombre sorties analogiques : 1
• Type de sortie analogique : AOC courant configurable 0...20 mA, impédance 800 Ohm, résolution 8 bits / AOV tension configurable 0...10 V, impédance 470 Ohm, résolution 8 bits
• Logiqued'entrée numérique : (LI1...LI4)entrée logique non câblée état 1 < 13 V / (LI1...LI6)logique négative (source) état 0 > 19 V / (LI1...LI6)logique positive (source) état 0 < 5 V état 1 > 11 V
• Nombre sorties tor : 2
• Type de sortie tor : (R1A, R1B, R1C) Relais logique configurable 1 ''O'' + 1 ''F'', durabilité électrique 100000 cycle / (R2A, R2B) Relais logique configurable "O'', durabilité électrique 100000 cycle
• Courant commuté minimum : R1-R2 10 mA à 5 V DC
• Courant commuté maximum : R1-R2 sur inductif charge, 2 A à 250 V AC, cos phi = 0,4, L/R = 7 ms / R1-R2 sur inductif charge, 2 A à 30 V DC, cos phi = 0,4, L/R = 7 ms / R1-R2 sur résistif charge, 5 A à 250 V AC, cos phi = 1, L/R = 0 ms / R1-R2 sur résistif charge, 5 A à 30 V DC, cos phi = 1, L/R = 0 ms
• Nombre entrées tor : 6
• Type d'entrée tor : (LI1...LI6) programmable, 24 V 0...100 mA avec API, impédance 3500 Ohm
• Rampes accélérat et décelérat : À réglage linéaire séparé de 0,1 à 999,9 s / S, U ou personnalisé
• Freinage d'arrêt : Si injection CC
• Type de protection : Coupures de phase en entrée variateur / Circuits de sécurité pour surtensions et sous-tensions du réseau variateur / Fonct. sécurité perte phase pr alim. élec., pour alimentations triphasées variateur / Coupures de phase du moteur variateur / Surintensité entre les phases de sortie et la terre (au démarrage uniquement) variateur / Protection surchauffe variateur / Court-circuit entre les phases du moteur variateur / Thermal protection moteur
• Résistance d'isolement : >= 500 mOhm à 500 V c.c. pendant 1 minute
• Signalisation locale : 1 DEL RED pour tension du lecteur / 4 unités d'affichage à 7 segments pour état bus CANopen
• Constante de temps : 5 ms pour le changement de référence
• Résolution en fréquence : Entrée analogique 0,1 à 100 Hz / Unité d'affichage 0,1 Hz
• Type de connecteur : 1 RJ45 Modbus/CANopen
• Interface physique : Connexion série multipoint RS485
• Trame de transmission : RTU
• Vitesse de transmission : 10, 20, 50, 125, 250, 500 kbps ou 1 Mbps CANopen / 4800, 9600 or 19200 bps Modbus
• Nombre d'adresses : 1...247 Modbus / 1...127 CANopen
• Nombre de variateur : 127 CANopen / 31 Modbus
• Marquage : CE
• Position de montage : Vertical +/- 10 degree
• Gabarit : 232 x 180 x 170 mm / 300 x 210 x 170 mm / 402 x 239 x 192 mm / 442 x 239 x 192 mm
• Hauteur : 232 mm
• Largeur : 180 mm
• Profondeur : 172 mm
• Masse du produit : 6.5 kg
