Photo(s) non contractuelle(s)

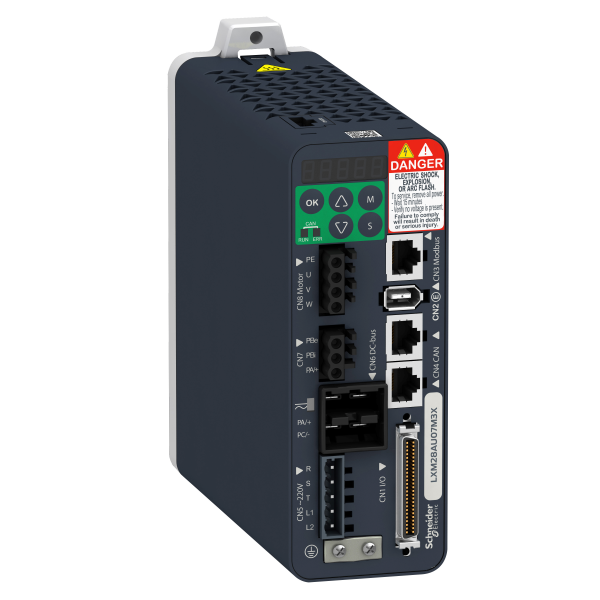

Variateur lxm28 can io 1/ 3ph 230v 100w
738.61 € HT 886.33 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 33-38 jours Délai estimatif
Jusqu'à 1772 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Gamme de produits : Lexium 28
Fonction produit : Servo variateur pour commande de mouvement
Nom abrégé de l'appareil : LXM28A
Format du lecteur : Carcasse compact
Courant de ligne : 1,2 A, THDI de 239.2 % à 220 V, monophasé1,2 A, THDI de 212.7 % à 220 V, triphasé
Caractéristiques complémentaires :
Nombre de phases réseau : MonophaséTriphasé
[us] tension d'alimentation : 220 V (- 10…15%) pour triphasé220 V (- 20…15 %) pour monophasé
Limites de la tension d'alimentation : 170…255 V pour monophasé200…255 V pour triphasé
Fréquence d'alimentation : 50/60 Hz (- 5...5 %)
Fréquence du réseau : 47,5…63 Hz
Filtre cem : Sans filtre CEM
Courant de sortie permanent : 0,9 A à 16 kHz
Courant de sortie de crête 3s : 2.7 A à 220 V
Alimentation continue : 100 W à 220 V
Puissance nominale : 0.1 kW à 220 V, 16 kHz
Fréquence de commutation : 16 kHz
Catégorie de surtension : III
Courant de fuite : 1,3 mA
Tension de sortie :
Isolation électrique : Entre alimentation et contrôle
Type de câble : Câble moteur blindé (temperature: 0...55 °C) cuivre
Raccordement électrique : Bornier à ressort, capacité de serrage: 0,82…1 mm², AWG 18 (R, S, T)Bornier à ressort, capacité de serrage: 0,82…1 mm², AWG 18 (PA/+, PBe)Bornier à ressort, capacité de serrage: 0,82…1 mm², AWG 18 (U, V, W, PE)Bornier à ressort, capacité de serrage: 0,82…1 mm², AWG 18 (L1-L2)
Nombre entrées tor : 8 programmable (CN1)2 capture rapide (CN1)1 fonction sécurité STO (CN9)1 entrée train d'impulsion PTI (CN1)
Tension entrées tor : 24 V DC (logique)
Logique d'entrée numérique : Positif ou négatif (CN1)
Nombre sorties tor : 5 sortie numérique (CN1)à 12...24 V DC1 sortie train d'impulsion (PTO) (CN1)
Tension de sortie tor : 12…24 V DC
Logique de sortie numérique : Positif ou négatif (CN1)
Nombre d'entrées analogiques : 2
Erreur de précision absolue : 0.001
Type d'entrée analogique : Entrée analogique de tension (T_REF)Entrée analogique de tension (V_REF), - 10...10 V impédance d'entrée: 10 kOhm, résolution: 14 bits
Type de signal de commande : CN2 : retour codeur servo-moteur
Type de protection : Contre l'inversion de polarité (signal d'entrée)Contre les courts-circuits (signal de sorties)Sur courant (moteur)Surtension (moteur)Sous-tension (moteur)Surchauffe (moteur)Surcharge (moteur)Survitesse (moteur)
Fonction de sécurité : STO (safe torque off), intégré
Niveau de sécurité : SIL 2 conformément à IEC 61800-5-2 : 2007SIL 2 conformément à IEC 61508-1 : 2010PL d/catégorie 3 conformément à EN/ISO 13849-1 : 2008SIL 2 conformément à EN/ISO 13849-1 : 2009/ACSIL 2 conformément à EN 60204-1 : 2006SIL 2 conformément à EN 60204-1 : 2009/A1SIL 2 conformément à EN 60204-1 : 2010/ACSIL 2 conformément à IEC 62061 : 2012
Interface de communication : CANmotion, intégréCANopen, intégré
Type de connecteur : RJ45 (CN4) pour CANopen, CANmotion
Méthode d'accès : Esclave
Vitesse de transmission : 250 kbit/s pour une longueur de bus de 100...250 m pour CANopen, CANmotion500 kbit/s pour une longueur de bus de 4...100 m pour CANopen, CANmotion1 Mbit/s pour une longueur de bus de
Nombre d'adresses : 1...127 pour CANopen, CANmotion
Interface physique : RS485 (modbus esclave ligne sérielle)
État led : 1 LED vert pour RUN1 LED rouge pour erreur1 LED rouge pour charge
Fonction de signalisation : Codes d'état d'asservissement et de défaut sur 7 segments cinq unités d'affichage
Marquage : CECSACULus
Type de refroidissement : Convection naturelle
Position de montage : Verticale
Compatibilité produit : Servo moteur BCH2 (40 mm, 2 taille moteur)à 100 kW
Largeur : 55 mm
Hauteur : 150 mm
Profondeur : 146 mm
Poids : 1 kg
Courant de sortie 3s crête 2 : 2,7 A 220 V
Courant de sortie 3s crête 3 : 2,7 A 220 V
Caractéristiques techniques
| Largeur | 55,0 mm |
| Hauteur | 150,0 mm |
| Profondeur | 146,0 mm |
| Avec élément de commande | Oui |
| Protocole pris en charge pour lon | Non |
| Nombre d'interfaces matérielles en série rs-422 | 2,0 |
| Nombre d'interfaces matérielles en série rs-485 | 1,0 |
| Avec interface optique | Non |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Oui |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Oui |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Indice de protection (ip) | Ip20 |
| Avec prise pour ordinateur | Non |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Tension du secteur | 220,0 V |
| Tension du secteur | 220 V |
| Fréquence du secteur | 50/60 hz |
| Fonctionnement possible à quatre quadrants | Non |
| Type de convertisseur | Convertisseur direct |
| Nombre de phases de sortie | 3 |
| Nombre de phases d'entrée | 1 |
| Hacheur de freinage intégré | Oui |
| Convient pour environnement industriel | Oui |
| Utilisation autorisée en zone résidentielle et commerciale | Oui |
| Fréquence de sortie max. | 16,0 Hz |
| Puissance utile max. en charge linéaire sous tension de sortie assignée | 0,1 kW |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension de sortie max. | 240,0 V |
| Courant de sortie nominal i2n | 0,9 A |
| Supporte protocole bacnet | Non |
| Nombre d'interfaces matérielles industrial ethernet | 0,0 |
| Nombre d'interfaces matérielles en série rs-232 | 0,0 |
| Nombre d'interfaces matérielles en série tty | 0,0 |
| Nombre d'interfaces matérielles usb | 0,0 |
| Nombre d'interfaces matérielles parallèles | 0,0 |
| Nombre d'autres interfaces matérielles | 0,0 |
| Nombre d'interfaces matérielles profinet | 0,0 |
| Nombre d’entrées numériques | 6,0 |
| Nombre de sorties numériques | 2,0 |
| Nombre d’entrées analogiques | 3,0 |
| Nombre de sorties analogiques | 1,0 |
| Puissance utile max. en charge quadratique sous tension de sortie assignée | 0,1 kW |
| Tolérance relative de tension du réseau symétrique | 10,0 % |
| Tolérance relative de fréquence du réseau symétrique | 5,0 % |
