Zelio control sur ou sous tension 65..260 V AC DC

Description

• Gamme de produits : Zelio Control
• Type de produit ou de composant : Relais de contrôle et de mesure modulaires
• Type de relais : Relais de contrôle de la tension
• Application spécifique du produit : Pour alimentation CC et monophasée

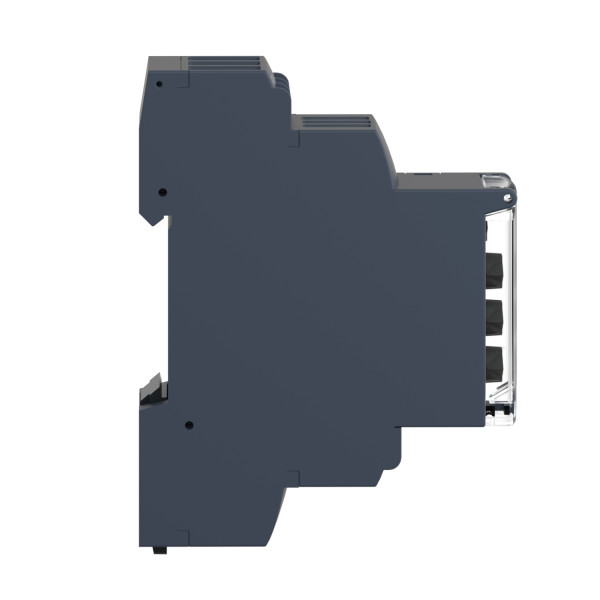

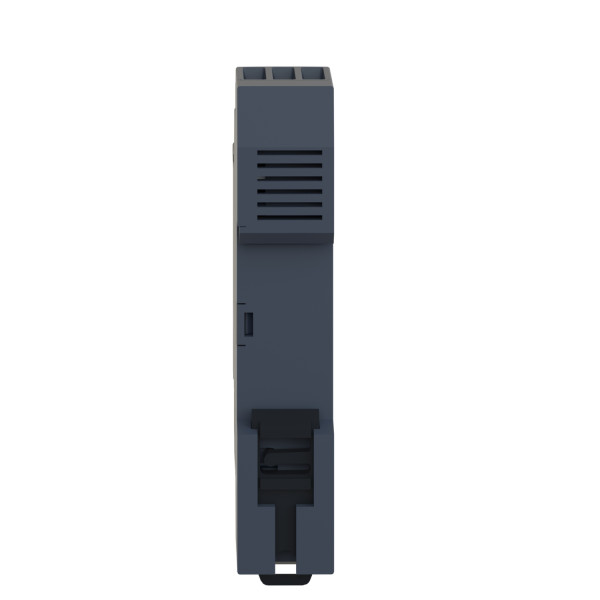

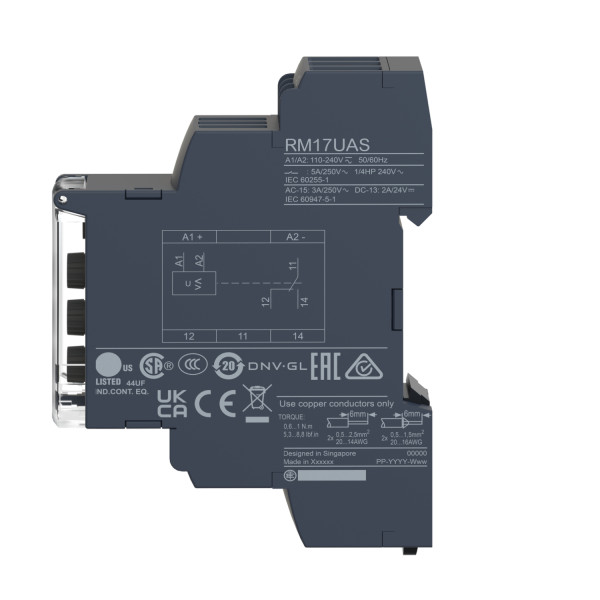

• Nom du relais : RM17UAS
• Paramètres surveillés par le relais : Détection de surtension ou de sous-tension / Auto-alimenté
• Temporisation : Réglable 0.1...10 s, 0 + 10 % lors du dépassement du seuil
• Capacité de commutation en va : 1250 VA
• Courant commuté minimum : 10 mA à 5 V CC
• Courant commuté maximum : 5 A AC/DC
• Puissance consommée en va : <= 3 VA AC
• Plage de mesure : 65...260 V tension AC 50/60 Hz / 65...260 V tension DC
• Catégorie d'emploi : AC-12 conformément à IEC 60947-5-1 / AC-13 conformément à IEC 60947-5-1 / AC-14 conformément à IEC 60947-5-1 / AC-15 conformément à IEC 60947-5-1 / DC-12 conformément à IEC 60947-5-1 / DC-13 conformément à IEC 60947-5-1 / DC-14 conformément à IEC 60947-5-1

• Temps de reset : 1500 ms pour temporisation
• Tension de coupure maximale : 250 V c.a./c.c.
• [us] tension d'alimentation : 110...240 V AC/DC
• Limites de la tension d'alimentation : 50...270 V AC/DC
• Puissance consommée en w : <= 1 W DC
• Fréquence circuit de commande : 50...60 Hz +/- 10 %
• Contacts de sortie : 1 F/O
• Courant de sortie nominal : 5 A
• Cycle de mesure : <= 150 ms cycle de mesure en tant que valeur eff réelle
• Hystérésis : 5...20 % de réglage du seuil
• Temporisation à la mise sous tension : <= 100 ms DC / <= 500 ms AC
• Précision de mesure : +/-10 % de la valeur pleine échelle
• Précision de répétition : +/-0,5% pour circuit de mesure et d'entrée / +/- 1 % pour temporisation
• Erreur de mesure : < 1 % sur la gamme entière avec variation de tension / 0,2 %/°C avec variation de température
• Polarité : Polarité non réversible sur alimentation CC
• Marquage : CE : 73/23/EEC / CE : CEM 89/336/EEC
• Catégorie de surtension : III conformément à IEC 60664-1
• Résistance d'isolement : > 500 M' à 500 V DC conformément à IEC 60255-5 / > 500 M' à 500 V DC conformément à IEC 60664-1
• [ui] tension assignée d'isolement : 250 V conformément à IEC 60664-1 / 400 V conformément à IEC 60664-1
• Fréquence d'alimentation : 50/60 Hz +/- 10 %
• Position de montage : Toutes positions sans facteur de déclassement
• Mode de raccordement : Bornes à vis 1 x 0,5 à 1 x 4 mm² - AWG 20...AWG 11, rigide câble sans embout / Bornes à vis 2 x 0.5...2 x 2.5 mm² - AWG 20...AWG 14, rigide câble sans embout / Bornes à vis 2 x 0,2 à 2 x 1,5 mm² - AWG 24...AWG 16, souple câble avec embout / Bornes à vis 1 x 0,2...2 x 2,5 mm² - AWG 24...AWG 12, souple câble avec embout
• Couple de serrage : 0.6...1 N.m conformément à IEC 60947-1
• Matière du boîtier : Plastique auto-extinguible
• Led d'état : 1 LED vert pour Indicateur d'alimentation / 1 LED jaune pour Etat du relais
• Support de montage : Rail DIN symétrique 35 mm conformément à EN/IEC 60715
• Durée de vie électrique : 100000 cycle
• Durée de vie mécanique : <= 30000000 cycle
• Vitesse de commande : <= 360 opérations/heure sous pleine charge
• Largeur : 17.5 mm
• Masse du produit : 0,08 kg
